Technics SL-DL1 Service Manual

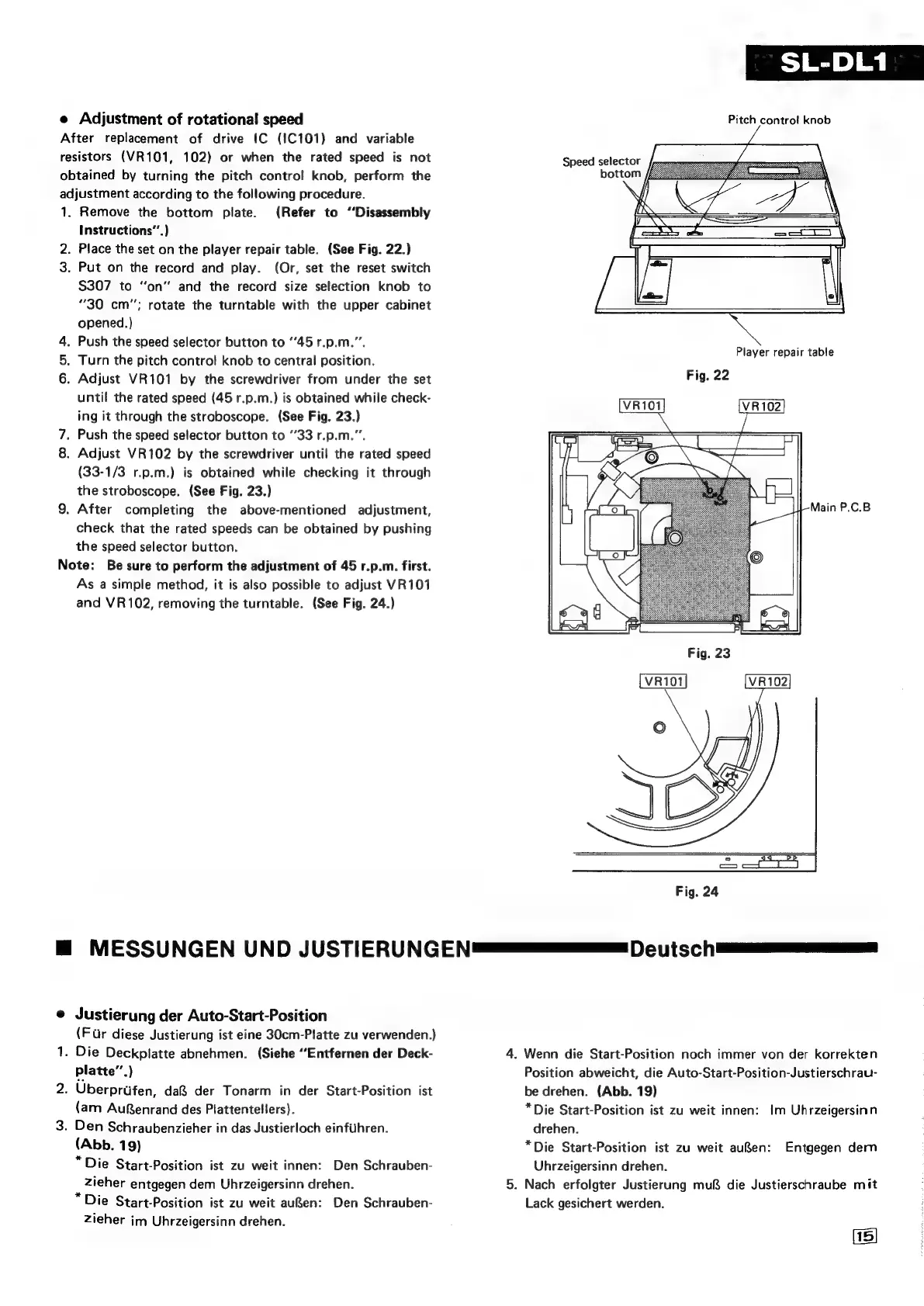

Adjustment of rotational speed
After replacement of drive (C (1C101) and variable
resistors (VR101, 102) or when the rated speed is not
obtained by turning the pitch contro! knob, perform the
adjustment according to the following procedure.
1.
2.
3.
ol
~
Remove the bottom plate. (Refer to “Disassembly
Instructions’”’.)
Place the set on the player repair table. (See Fig. 22.)
Put on the record and play. (Or, set the reset switch
S307 to “on” and the record size selection knob to
“30 cm”; rotate the turntable with the upper cabinet
opened.)
. Push the speed selector button to “45 r.p.m.”.
. Turn the pitch control knob to central position.
. Adjust VR101 by the screwdriver from under the set
until the rated speed (45 r.p.m.) is obtained while check-
ing it through the stroboscope. (See Fig. 23.)
. Push the speed selector button to 33 r.p.m.”.
. Adjust VR102 by the screwdriver until the rated speed
(33-1/3 r.p.m.) is obtained while checking it through
the stroboscope. (See Fig. 23.)
. After completing the above-mentioned adjustment,
check that the rated speeds can be obtained by pushing
the speed selector button.
Note: Be sure to perform the adjustment of 45 r.p.m. first.
As a simple method, it is also possible to adjust VR101
and VR102, removing the turntable. (See Fig. 24.)
Pitch contro! knob
Speed selector
bottom
Fig. 24
mM MESSUNGEN UND JUSTIERUNGEN Se De ts ch
Justierung der Auto-Start-Position
(Fur diese Justierung ist eine 30cm-Platte zu verwenden.)
. Die Deckplatte abnehmen. (Siehe “Entfernen der Deck-
platte”.)
. Uberpriifen, daf& der Tonarm in der Start-Position ist
(am AuRenrand des Plattentellers).
. Den Schraubenzieher in das Justierloch einfUhren.
(Abb. 19)
“Die Start-Position ist zu weit innen: Den Schrauben-
zieher entgegen dem Uhrzeigersinn drehen.
“Die Start-Position ist zu weit auRen: Den Schrauben-
Zieher im Uhrzeigersinn drehen.
4. Wenn die Start-Position noch immer von der korrekten
Position abweicht, die Auto-Start-Position-Justierschrau-
be drehen. (Abb. 19)
*Die Start-Position ist zu weit innen: Im Uhrzeigersinn
drehen.
*Die Start-Position ist zu weit auRen: Entgegen dem
Uhrzeigersinn drehen.
. Nach erfolgter Justierung mu die Justierschraube mit
Lack gesichert werden.
