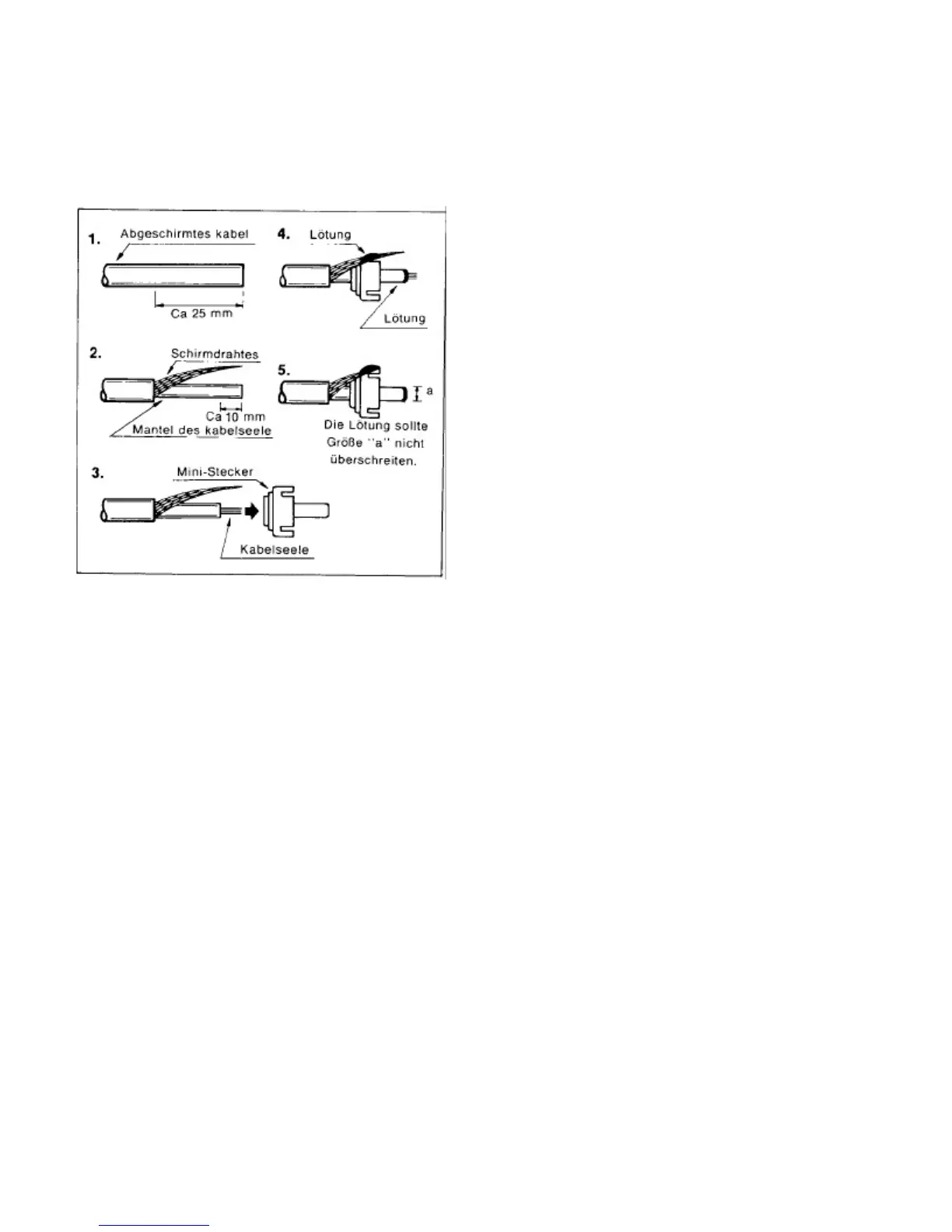

VERWENDUNG VON
MINI-STECKERN
Verwenden Sie den mitgelieferten Mini-Stecker, falls die Form des
Anschlußes (Steckerbuchse) dieses Gerätes verschieden vom
Anschlußkabel der anzuschließenden Einheit ist.
ZUBEHÖR
Kurzschlußsicherungen ............................................. 2
Mini-Stecker ............................................................. 4
TECHNISCHE DATEN
Verstärkerteil
(IHF)
RMS-Dauertonleistung bei 1 kHz
beide Kanäle zusammen ausgesteuert 55 W+55 W (4 Ohm)
43 W+43 W (8Ohm)
RMS- Dauertonleistung bei 20 Hz~20 kHz
beide Kanäle zusammen ausgesteuert 48 W+48W (4 Ohm)
41 W+41 W (8Ohm)
Leistungsbandbreite
(beide Kanäle ausgesteuert bei 8 Ohm)
8 Hz~55 kHz, -3 dB
Harmonische Verzerrung
0.08% bei Nennleistung (20 Hz~20 kHz)
0.04% bei Halbwertleistung (20 Hz~20 kHz)
0.02% bei Halbwertleistung (1 kHz)
Intermodulations Verzerrung
0.08% (60 Hz: 7 kHz=4:1, SMPTE)
Hum & Noise 0.6 mV
Dämpfungsfaktor 20 (4 Ohm), 40 (8 Ohm)
Eingangsempfindlichkeit & Impedanz
PHONO 2.5 mV/47 kOhm
TUNER 150 mV/47 kOhm
PLAYBACK TAPE 1 180 mV/47 kOhm
PLAYBACK TAPE 2 150 mV/47 kOhm
REC/PLAY TAPE 1 180 mV/47 kOhm
PHONO Maximale Eingangsspannungen
(1 kHz, RMS) 150 mV
Fremdspannungsabstand (IHF, A)
PHONO 78dB
TUNER 97 dB
Frequenzgang
PHONO RIAA Standardkurve +-0.3 dB
TUNER 7 Hz-80 kHz, - 0 dB, -3 dB
20 Hz-20 kHz, +0.5 dB
Klangregler
BÄSSE 50 Hz, +12 dB--12 dB
HÖHEN 20 kHz, +12 dB~-12 dB
Hochtontilter 8 kHz, -6 dB/oct.
Gehörgerechte Lautstärkekorrektur (Lautstärke -30 dB)
100 Hz, +8 dB
100 Hz, +8 dB
Ausgangsspannungen
REC OUT TAPE 1, TAPE 2 150 mV/1.2 kOhm
REC/PLAY TAPE 1 Aufnahme 30 mV/82 kOhm
Endimpedanz
MAIN oder REMOTE 4-16 Ohm
(DIN 45 500)
RMS-Dauertonleistung bei 1 kHz
beide Kanäle zusammen ausgesteuert 2X55 W (4 Ohm)
2X43 W (8 Ohm)
RMS-Dauertonleistung bei 20 Hz~20 kHz
beide Kanäle zusammen ausgesteuert 2x 48 W (4Ohm)
2x 41 W (8)
RMS-Dauertonleistung bei 40 Hz~16 kHz 2 x 48 W (4Ohm)
beide Kanäle zusammen ausgesteuert 2 x 41 W (8 Ohm)
Leistungsbandbreite (beide Kanäle zusammen
ausgesteurt bei 452) 8 Hz~55 kHz, -3 dB
Harmonische Verzerrungen
Nennleistung bei 1 kHz, 4Ohm 0.08%
Nennleistung bei 40 Hz Ohm 16,000 Hz, 4Ohm 0.08%
-26 dB Ausgangsleistung 1 kHz, 4Ohm 0.1 %
50 mW Ausgangsleistung 1 kHz, 4 Ohm 0.15%
Intermodulationsverzerrung
Nennleistung bei 250 Hz: 8,000 Hz=4:1, 4Ohm 0.08%
Frequenzgang 7 Hz~80 kHz, +0 dB, -3 dB
15 Hz~40 kHz, +0 dB, - 1 dB
Fremdspannungsabstand
Nennleistung PHONO
TUNER
-26 dB Ausgangsleistung
PHONO
TUNER
50 mW Ausgangsleistung PHONO, TUNER
Kanaltrennung
Kanalabweichung
Kopfhörerpegel und
Ausgangsimpedanz
63 dB
83 dB
55 dB
58 dB
53 dB
+-1.5dB
50 dB
350 mV/330 Ohm
Allgemeine Daten
Leistungsaufnahme
Netzspannung umschaltbar (50 Hz/60 Hz)
400 W
110 V/120 V/220 V/240 V
410x139x334 mm 8.9 kg
Abmessungen (B x H x T)
Gewicht
-19-
