Benutzen Sie ein magnetisches Tonabnehmersystem [be-
weglicher Magnet (MM), induzierter Magnet (IM) und be-
wegliche Spule (MC)]. mit einer Leistung von 1 mV-10 mV
(50 mm/s).
Ein MC-Tonabnehmer niedriger Ausgangsleistung kann
nicht direkt mit Phono-Buchsen verbunden werden. Benu-
tzen Sie in diesem Fall einen Zusatztransformator oder
Benutzen Sie Lautsprecher mit einer Schwingspulen-
impedanz von 4-16 Ohm für diese Anlage.
•Lautsprecheranschlusskabel
Benutzen Sie ein Kabel von mittlerer Stärke, zum Beispiel
ein Wechselstromnetzkabel, für die Lautsprecheranschlüsse,
um die Dämpfungskonstante nicht herabzusetzen.
•Anschlüsse
Um alle Anschlüsse richtig durchzuführen, folgen Sie
bitte den Anleitungen in Abbildung.
Die linken Anschlüsse sind für den rechten Kanal und die
rechten Anschlüsse für den linken Kanal; die roten An-
schlüsse sind (-) und die schwarzen Anschlüsse sind
Entfernen Sie etwa 20 mm der Isolation des Laut-
sprecherkabels und verdrillen Sie die Kabelseele.
Biegen Sie die freie Kabelseele in Form eines Hakens
und führen Sie ihn zwischen Gerät und Schraube ein.
Drehen Sie die Anschlußschraube nach rechts, bis die
Kabelseele fest angezogen sitzt.
Schließen Sie den Plattenspieler an die "PHONO-
Buchse an und achten Sie darauf, daß Sie die linken
und die rechten Anschlußdrähte richtig einstöpseln.
Falls der Plattenspieler ein Erdungskabel hat, verbinden
Sie es bitte mit dem GNDAnschluß.

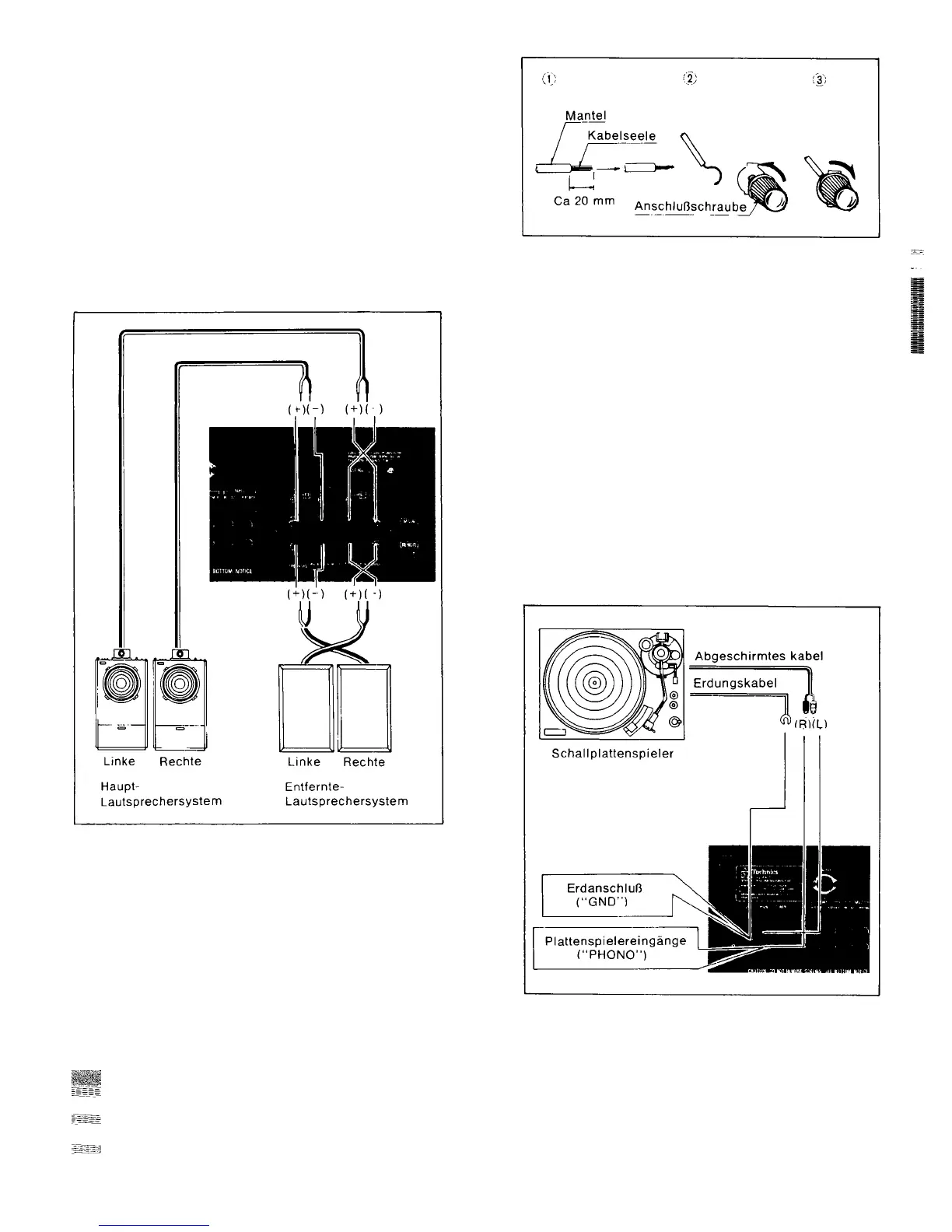

Anschliessen eines Schallplattenspielers
Anmerkung:
Beachten Sie, daß die Anschlüsse der Lautsprecher
nicht kurz geschlossen werden. Benutzen Sie den
Minus-Lautsprecheranschluß nicht für den
Erdanschluß.
•Polaritätsprüfung «+) und C )
Nachdem die Anschlüsse der Lautsprechersysteme
durchgeführt wurden, vergewissern Sie sich, ob die
Polarität der Lautsprecheranschlüsse an den
Stecken Sie nicht den Netzstecker ein, bevor Sie alle
anderen Anschlüsse hergestellt haben.
Anschliessen von Lautsprecher-Systemen
Diese Einheit hat zwei Paare Lautsprecherbuchsen, die mit
"MAIN" (Haupt-) und "REMOTE" (Fern-) gekennzeichnet
sind und den Anschluß von zwei Lautsprechersystemen
gestatten.
