Technics SU-R1000

Español
09

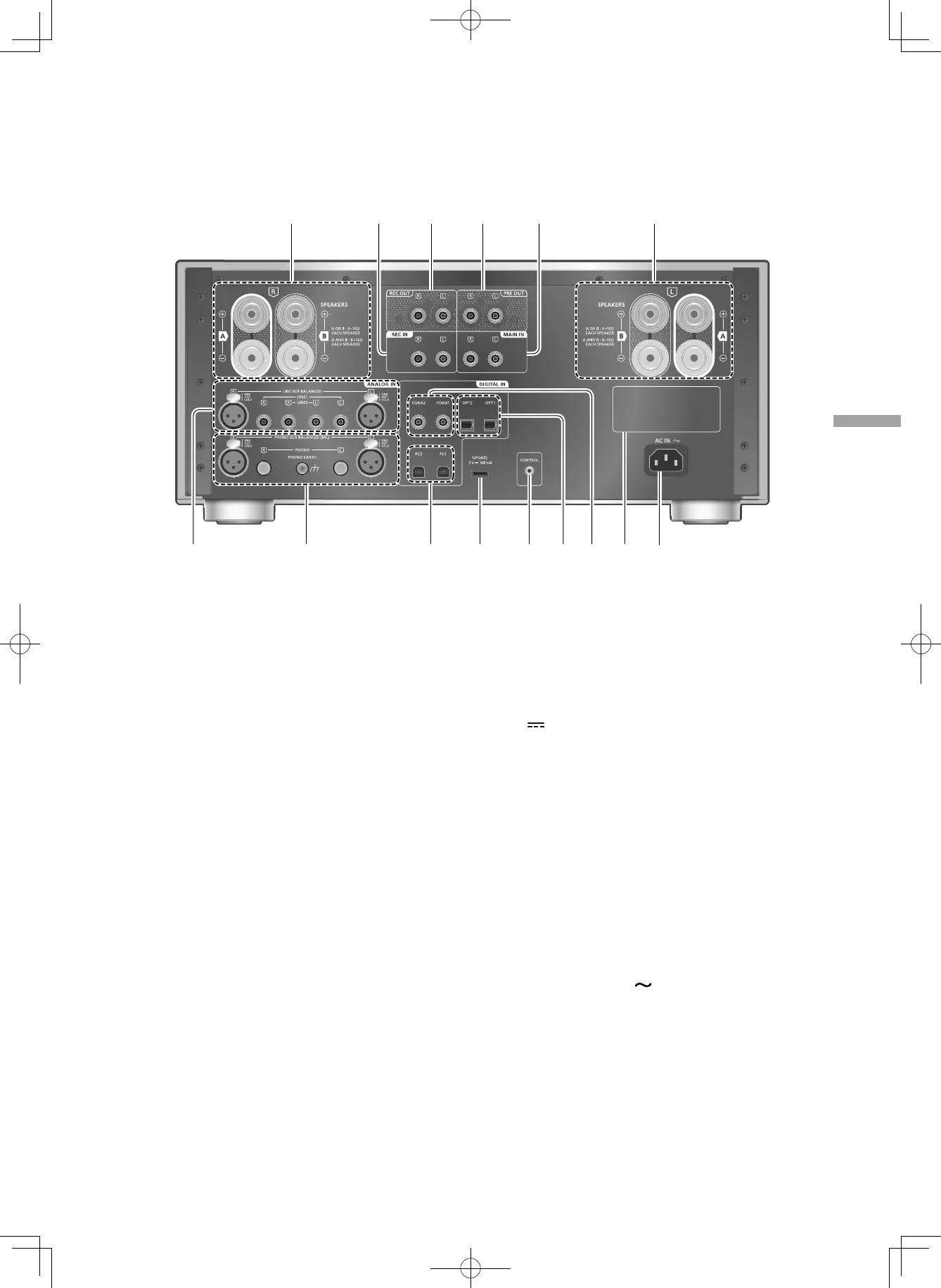

Guía de referencia de control
(139)


 
 

   
 
10 Terminales de salida de altavoces
( 12)
11 Terminales de entrada de audio analógico
(REC IN)
( 15, 19)
12 Terminales de salida de audio analógico
(REC OUT)
( 19)
13 Terminales de salida de audio analógico
(PRE OUT)
( 19)
14 Terminales de entrada de audio analógico
(MAIN IN)
( 18)
15 Terminales de entrada de audio analógico
(LINE XLR BALANCED/LINE1/LINE2)
( 15)
16 Terminales de entrada de audio analógico
(PHONO XLR BALANCED/PHONO)/
Terminal PHONO EARTH
( 16)
• El terminal PHONO EARTH permite conectar
el cable de tierra de un tocadiscos.
• Utilice un cable inferior a 3 m.
• Mantenga las clavijas cortas PHONO fuera
del alcance de los niños para evitar que las
ingieran.
17 Terminales USB-B (PC1/PC2)
( 14)
18 Terminal USB-A (UPDATE)
(
5 V CC, 500 mA)
( 23)
19 Terminal del sistema (CONTROL)
( 24)
20 Terminales de entrada digital óptica
(OPT1/OPT2)
( 13)
21 Terminales de entrada digital coaxial
(COAX1/COAX2)
( 13)
22 Marcado de identificación del producto
• Se indica el número de modelo.
23 Terminal AC IN (
)
( 12)
