Deutsch
09

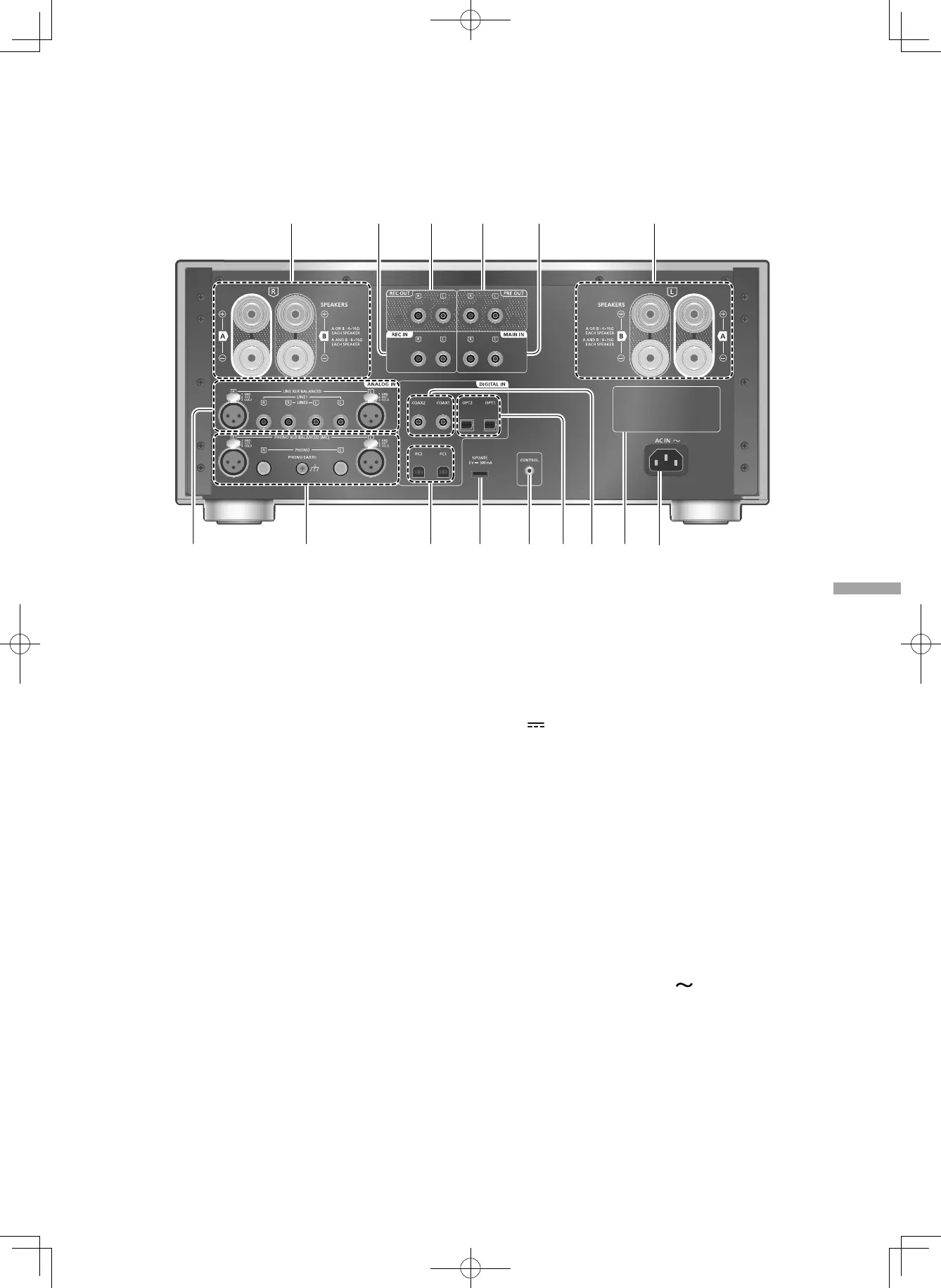

Benutzung der Bedienelemente
(35)
10 Lautsprecher-Ausgangsanschlüsse
( 12)
11
Analoge Audioeingangsanschlüsse (REC IN)
( 15, 19)
12
Analoge Audioausgangsanschlüsse (REC OUT)
( 19)
13
Analoge Audioausgangsanschlüsse (PRE OUT)
( 19)
14
Analoge Audioeingangsanschlüsse (MAIN IN)
( 18)
15 Analoge Audioeingangsanschlüsse
(LINE XLR BALANCED/LINE1/LINE2)
( 15)
16 Analoge Audioeingangsanschlüsse
(PHONO XLR BALANCED/PHONO) /
PHONO EARTH-Anschluss
( 16)
• PHONO EARTH dient zum Anschluss des
Erdungskabels eines Plattenspielers.
• Verwenden Sie ein Kabel unter 3 m Länge.
• Bewahren Sie die PHONE Kurzschlussstecker
außerhalb der Reichweite von Kindern auf,
um ein Verschlucken zu verhindern.
17 USB-B-Anschlüsse (PC1/PC2)
( 14)
18 USB-A-Anschluss (UPDATE)
(
DC 5 V 500 mA)
( 23)
19 Systemanschluss (CONTROL)
( 24)
20 Optische digitale Eingangsanschlüsse
(OPT1/OPT2)
( 13)
21 Koaxiale digitale Eingangsanschlüsse
(COAX1/COAX2)
( 13)
22 Produktkennzeichnung
• Es wird die Modellnummer angegeben.
23 Netzkabel-Anschluss (
)
( 12)
