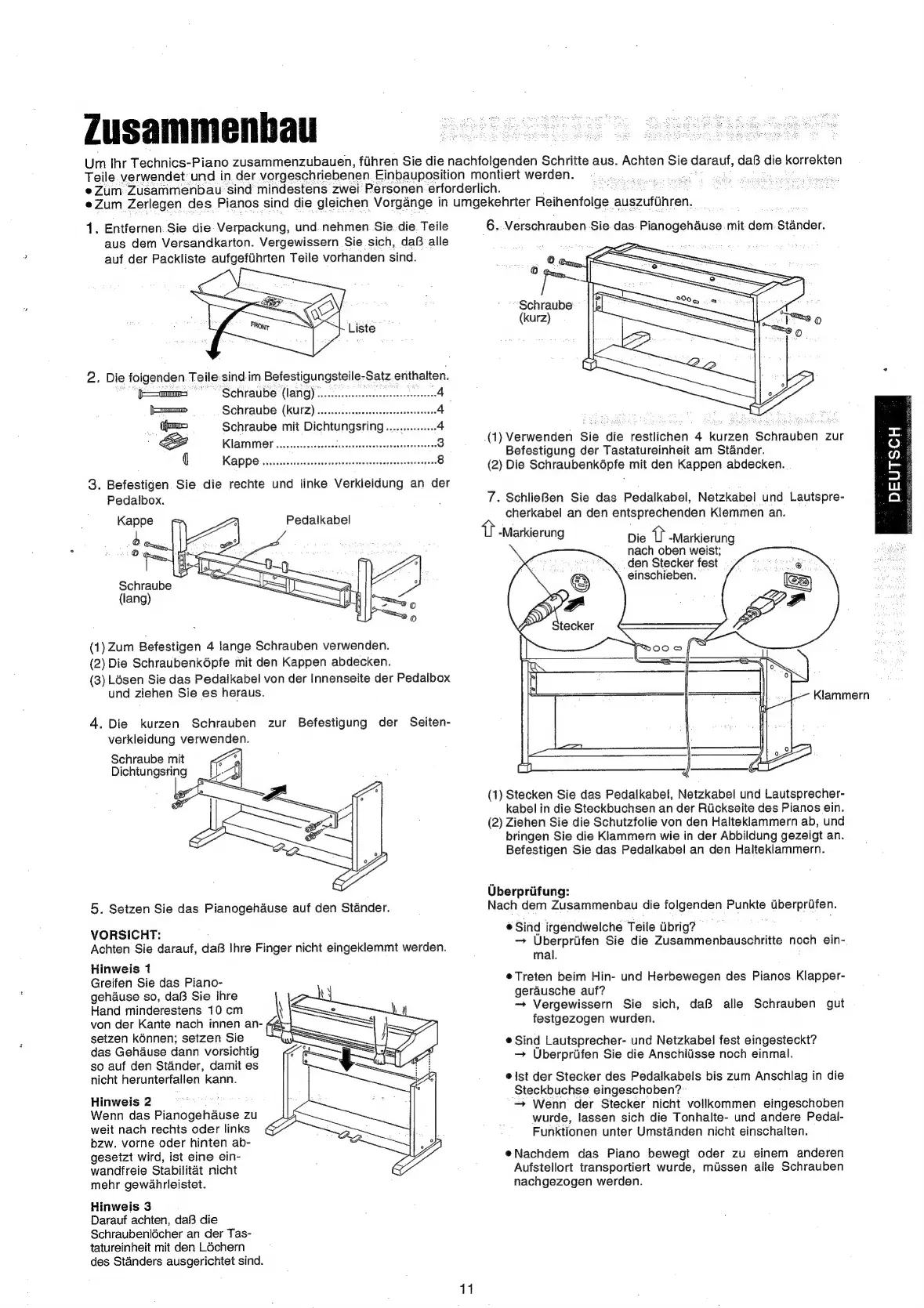

Zusammenhau
Um
Ihr
Technics-Piano
zusammenzubauen,
filhren
Sie
die
nachfolgenden
Schritte
aus.
Achten
Sie
darauf,
daB
die
korrekten
Teile.
verwendet:
und
in.
der
vorgeschriebenen
Einbauposition
montiert
werden.
;
;
e
Zum
:Zusammenbau
sind
mindestens
zwei
Personen
erforderlich.
‘s
eZum Zerlegen des Pianos sind die gleichen Vorgange in umgekehrter Reihenfolge auszufiihren.
1. Entfernen. Sie die Verpackung, und.nehmen Sie.die Teile
aus dem Versandkarton. Vergewissern Sie sich, daB alle
auf der Packliste aufgeflihrten Teile vorhanden sind.
2. Die foigenden Teile-sind.im Befestigungsteile-Satz enthalten.
fom: Schraube (lang) ..ccssessesssscseessecsessseeseees 4
[oom Schraube (KUIZ) ......cceeeeeceeeeeseeeees 4
(fam Schraube mit Dichtungsring............+ 4
: EB KIAINIMOM iiss ecccsssctvdncdeveavsteastorseceacsoasastene 3
q Kap pe vaicciccraisniiisenschatissedecortsaectdedeibers 8
3. Befestigen Sie die rechte und linke Verkleidung an der
Pedalbox.
Pedalkabel
Schraube
(lang)
(1)Zum Befestigen 4 lange Schrauben verwenden.
(2) Die Schraubenképfe mit den Kappen abdecken.
(3) Lésen Sie das Pedalkabel von der Innenseite der Pedalbox
und ziehen Sie es heraus.
4. Die kurzen Schrauben zur Befestigung der Seiten-
verkleidung verwenden.
Schraube mit 4
Dichtungsring .
5. Setzen Sie das Pianogehduse auf den Stander.
VORSICHT:
Achten Sie darauf, daB Ihre Finger nicht eingeklemmt werden.
Hinweis 1
Greifen Sie das Piano-
gehause so, da Sie thre
Hand minderestens 10 cm
von der Kante nach innen an- «@
seizen kénnen; setzen Sie
das Gehause dann vorsichtig
so auf den Stander, damit es
nicht herunterfallen kann.
LF = ,
—
Hinweis 2
Wenn das Pianogehause zu
weit nach rechis oder links
bzw. vorne oder hinten ab-
geseizt wird, ist eine ein-
wandfreie Stabilitat nicht
mehr gewahrleistet.
Hinweis 3
Darauf achten, daB die
Schraubenlécher an der Tas-
tatureinheit mit den L6chern
des Standers ausgerichtet sind.
Ad
+6. Verschrauben Sie das. Pianogehdause: mit dem. Stander.
Schraube
(kurz)
(1) Verwenden Sie die restlichen 4 kurzen Schrauben zur
Befestigung der Tastatureinheit am Stander.
(2) Die Schraubenkdépfe mit den Kappen abdecken.
7. SchlieBen Sie das Pedalkabel, Netzkabel und Lautspre-
cherkabel an den entsprechenden Klemmen an.
“Markierung Die ay -Markierung
nach oben weist;
den Siecker fest
einschieben.
Kiammern
l j
(1) Stecken Sie das Pedalkabel, Netzkabel und Lautsprecher-
kabel in die Steckbuchsen an der Ruckseite des Pianos ein.
(2) Ziehen Sie die Schutzfolie von den Halteklammern ab, und
bringen Sie die Kiammern wie in der Abbildung gezeigt an.
Befestigen Sie das Pedalkabel an den Halteklammern.
Uberpriifung:
Nach dem Zusammenbau die folgenden Punkte Uberprifen.
@ Sind irgendwelche Teile Ubrig?
— Uberpriifen Sie die Zusammenbauschritte noch ein-
mal.
e@Treten beim Hin- und Herbewegen des Pianos Klapper-
gerausche auf?
— Vergewissern Sie sich, daB alle Schrauben gut
festgezogen wurden.
¢ Sind Lautsprecher- und Netzkabel fest eingesteckt?
— Uberpriifen Sie die Anschiisse noch einmal.
eist der Stecker des Pedalkabels bis zum Anschlag in die
Steckbuchse eingeschoben?
— Wenn der Stecker nicht vollkommen eingeschoben
wurde, lassen sich die Tonhalte- und andere Pedal-
Funktionen unter Umstanden nicht einschalten.
eNachdem das Piano bewegt oder zu einem anderen
Aufstellort transportiert wurde, mussen alle Schrauben
nachgezogen werden.
Sa
O
i)
-
=)
Lu
a
