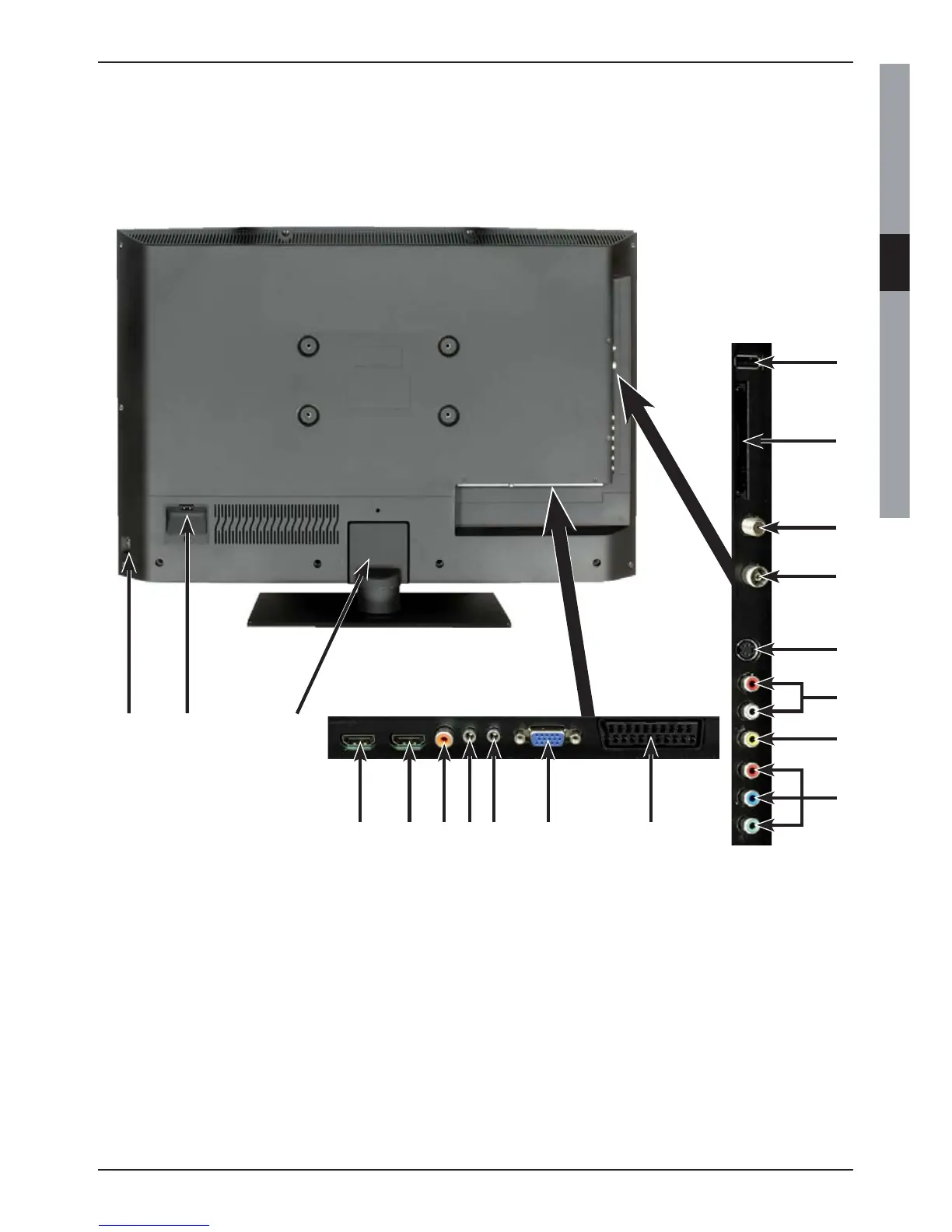

Lato posteriore dell'apparecchio
TechniVision 26 / 32 HD
(collegamenti, coperchio)
Lato posteriore dell'apparecchio
TechniVision 26 / 32 HD
1 Presa USB
2 Common Interface
3 Ingresso LNB (DVB-S)
4 Ingresso antenna
(DVB-C, DTT, analogico)
5 Ingresso S-Video
6 Ingresso audio (R, L)
(S-Video, ingresso
video e componenti)
7 Ingresso video
8 Ingresso componenti
9 Pulsante di accensione
10 Presa di rete
11 Copertura fissaggio
supporto
12 Ingresso HDMI 2
13 Ingresso HDMI 1
14 Uscita audio digitale
(S/P-DIF elettrica)
15 Uscita cuffie (connettore
jack 3,5 mm)
16
Ingresso audio (VGA/DVI)
(connettore jack da 3,5 mm)
17 Presa VGA
18 Presa SCART (EuroAV)
119 10
141312 1516 17 18
4
3
2
5
1
8
7
6
