11
Collegamento della lampada luce - cella Deve essere effettuato come indicato da schema elettrico. La
lampada luce – cella deve avere una tensione di 230 Volt e 100 Watt massimo
Collegamento resistenza porta La resistenza porta va collegata come indicato sulla targhetta posizionata sulla
morsettiera. La resistenza è indicata con EP. La tensione di uscita è 230 Volt.
AVVERTENZA
L'eventuale sostituzione di parti elettriche difettose dovrà essere effettuata solo ed
esclusivamente da personale istruito.
L'allacciamento elettrico deve essere eseguito da persona competente.
7.2 Allacciamento impianto idraulico
(
condensatore ad acqua
)
Questo collegamento si rende necessario solo se la condensazione avviene ad acqua e
deve essere eseguito rispettando le targhette ENTRATA ed USCITA acqua poste in
vicinananza dei tubi su cui collegarsi. Tenere presente che i tubi utilizzati per quasto
collegamento non devono essere mai di diametro inferiore a quelli posti sull'unità e che la
pressione minima per una buona circolazione dell'acqua deve essere di almeno 1 bar.

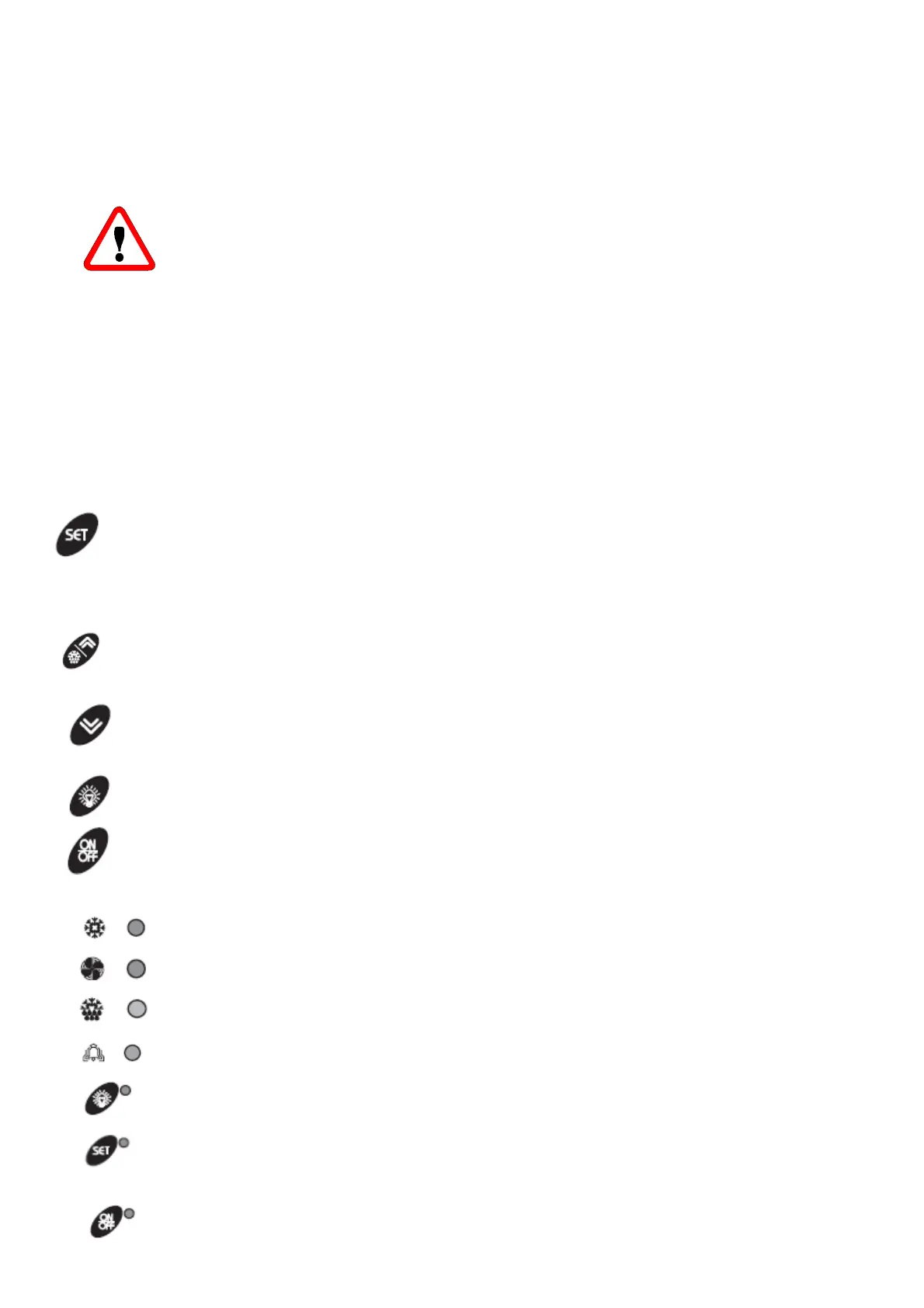

8 Comandi elettrici
8.1 Pannello di comando e controllo
SET : Visualizzazione del SET POINT: premendo e rilasciando il tasto si accede alla visualizzazione del set
point.
Modifica del SET POINT: premendo per tre secondi il tasto si visualizza e si accede al modo variazione set
point: il led Set lampeggia. Per modificare il valore agire sui tasti UP e DOWN.
Eseguite le modifiche, è possibile memorizzare il nuovo valore sia premendo SET (lo strumento ritorna a
visualizzare la temperatura), sia attendendo il timeout di uscita dalla programmazione (15s).
UP : In modo programmazione o in “Menù Funzioni” scorre i codici dei parametri o incrementa il valore
della variabile visualizzata. Tenendolo premuto si avrà un incremento veloce.
Sbrinamento manuale: tenendolo premuto per 5s avvia il ciclo di sbrinamento.
DOWN : In modo programmazione o in “Menu Funzioni” scorre i codici dei parametri o decrementa il
valore della variabile visualizzata. Tenendolo premuto si avrà un decremento veloce.
LUCE : Attiva e disattiva la luce.
ON/OFF: Attiva e disattiva lo stand-by della scheda.
Sulla tastiera esistono una serie di punti luminosi che svolgono un’azione di monitoraggio dei carichi
controllati dallo strumento. La funzione di ogni LED è data dalla tabella seguente:
LED MODALITÀ FUNZIONE
ACCESO Compressore attivo LAMPEGGIANTE Ritardo antipendolazione attivo
ACCESO Ventilatore attivo LAMPEGGIANTE Sgocciolamento attivo
ACCESO Sbrinamento attivo LAMPEGGIANTE In corso tempo di sgocciolamento
ACCESO Segnalazione ALLARME In “Pr2” indica che il parametro è presente
anche in “Pr1”
ACCESO Uscita ausiliaria ON
ACCESO E’ visualizzato il set point LAMPEGGIANTE E’ visualizzato il set point ed è
modificabile
ACCESO Lo strumento è in Stand By
