D) Ligue um tubo de evacuação de condensados para a água de condensação, situado na parte inferior do
equipamento.

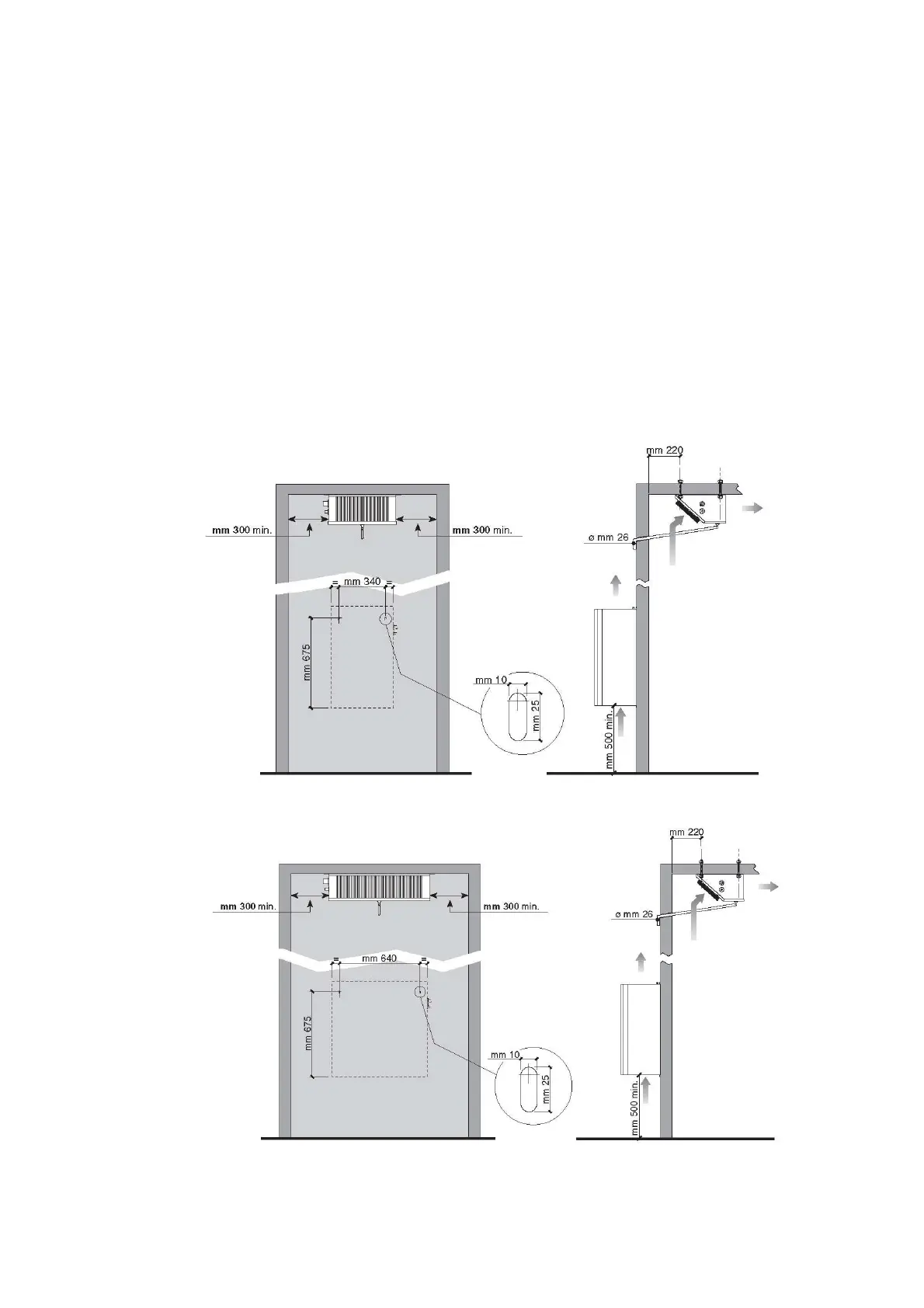

6.4 Espaços libres obrigatórios
Para permitir um uso incorreto do equipamento e facilitar uma ágil manutenção do mesmo em condições de
segurança, está previsto que a instalação tenha lugar numa posição que respeite os epaços livres mínimos para a
abertura do equipamento.
6.5 Montagem
A) Coloque a unidade de condensação, para a parede
B) Broca no teto da cámara de acordo com a distância a partir da parede, mínima a 220 mm.
C) Ligue os conectores no evaporador e unidade condensadora com cabos das sondas e
alimentação ( de comprimento igual ao do tubo de gás pré-carregados para os modelos ) .
D) Ligue um tubo para drenar a água na parte inferior do evaporador
