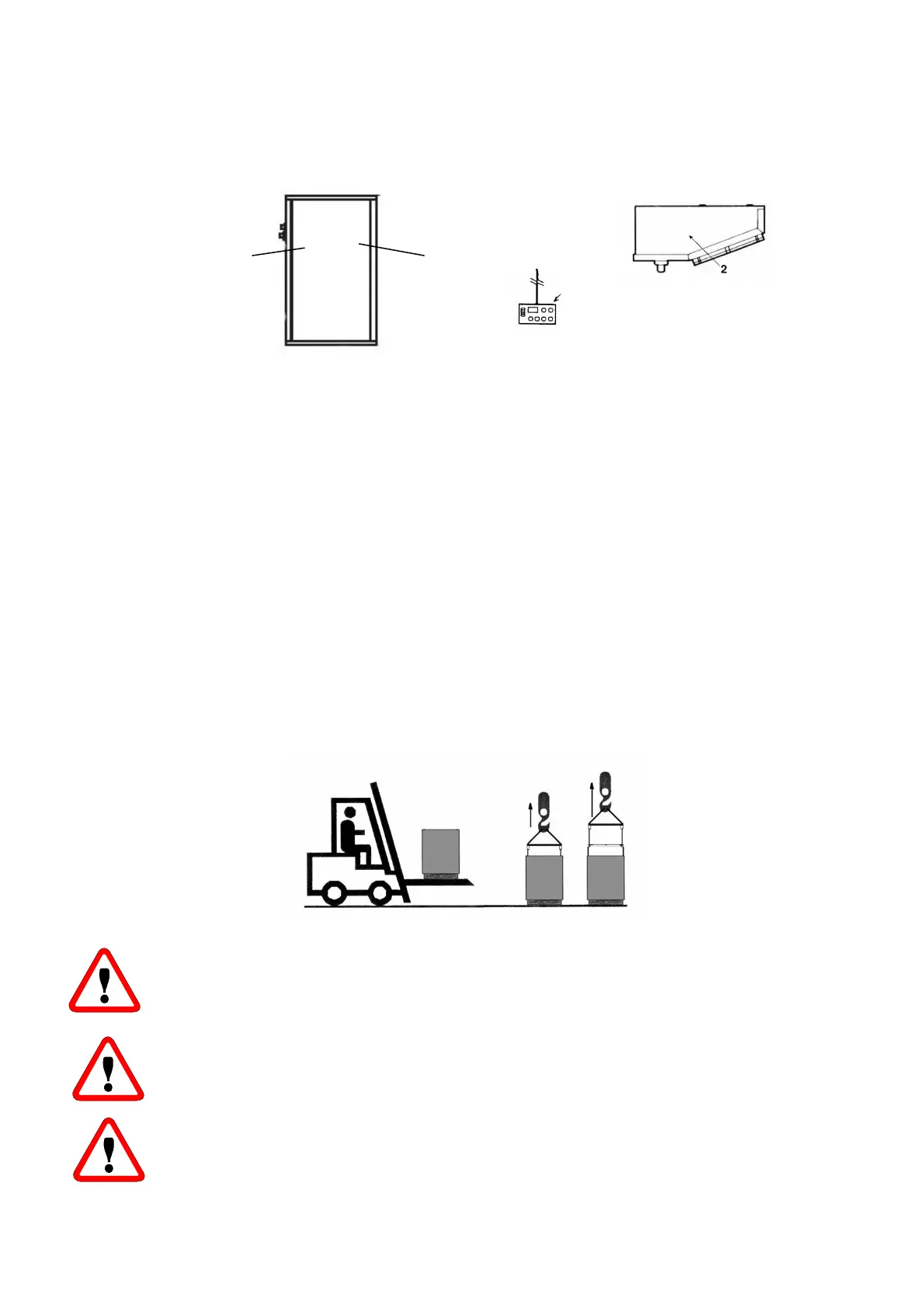

Description de la machine
Les unités de la série CS sont des groupes frigorifiques condensés par air ou par
eau (option) construits en version split. Ils sont composés de:
1. une unité de condensation installée à l’extérieur de la chambre froide
2. une unité d’évaporation installée à l’intérieur de la chambre froide
3. un tableau électrique de contrôle et de commande, situé sur l’unité de
condensation, équipé d’un panneau de commande à distance fixé à la paroi
4. deux tuyaux préchargés de frigorigène à brancher aux raccords correspondants
situés sur l’unité de condensation et sur l’unité d’évaporation.
4
Fonctionnement de la machine
Les unitè CS sont des groupes frigorifiques à compression dans lesquels le froid est
produit par vaporisation à basse pression d’un fluide frigorigène liquide, type HFC, dans
un échangeur thermique (évaporateur); la vapeur qui se produit est ramenée à l’état
liquide par compression mécanique à une pression plus élevée, suivie d’un
refroidissement dans un autre échangeur thermique (condenseur).
Le compresseur frigorifique est de type hermétique, à mouvement alternatif, alimenté par
le réseau électrique monophasé ou triphasé. Le dégivrage, par injection de gaz chaud
(standard), est automatique et programmé à l’avance, avec une fréquence cyclique, avec
la possibilité d’intervention même manuelle.
5
Déplacement de la machine
Le déplacement de la machine peut être effectué avec des moyens de levage et
transport.
AVERTISSEMENTS
Faites beaucoup d’attention à ce que personne ne se trouve dans la zone de manoeuvre
du moyen de levage et transport, de façon à empêcher toute possibilité d’accident aux
personnes pendant le déplacement de la machine.
Lorsque la machine est emballée dans une caisse ou dans une caisse à claire-voie en bois,
le déplacement devra être effectué en élinguant l’emballage de façon adéquate.
Faites beaucoup d’attention à ce que la vitesse de levage de la machine emballée
n’entraîne des oscillations pouvant provoquer la chute de l’unité.
