Technoblock CS - Freiräume

46
D) Bringen Sie am Kondenswasserablass, der sich am unteren Teil der
Kondensierungseinheit befindet, ein Rohr an, damit das Kondenswasser abfließen
kann.

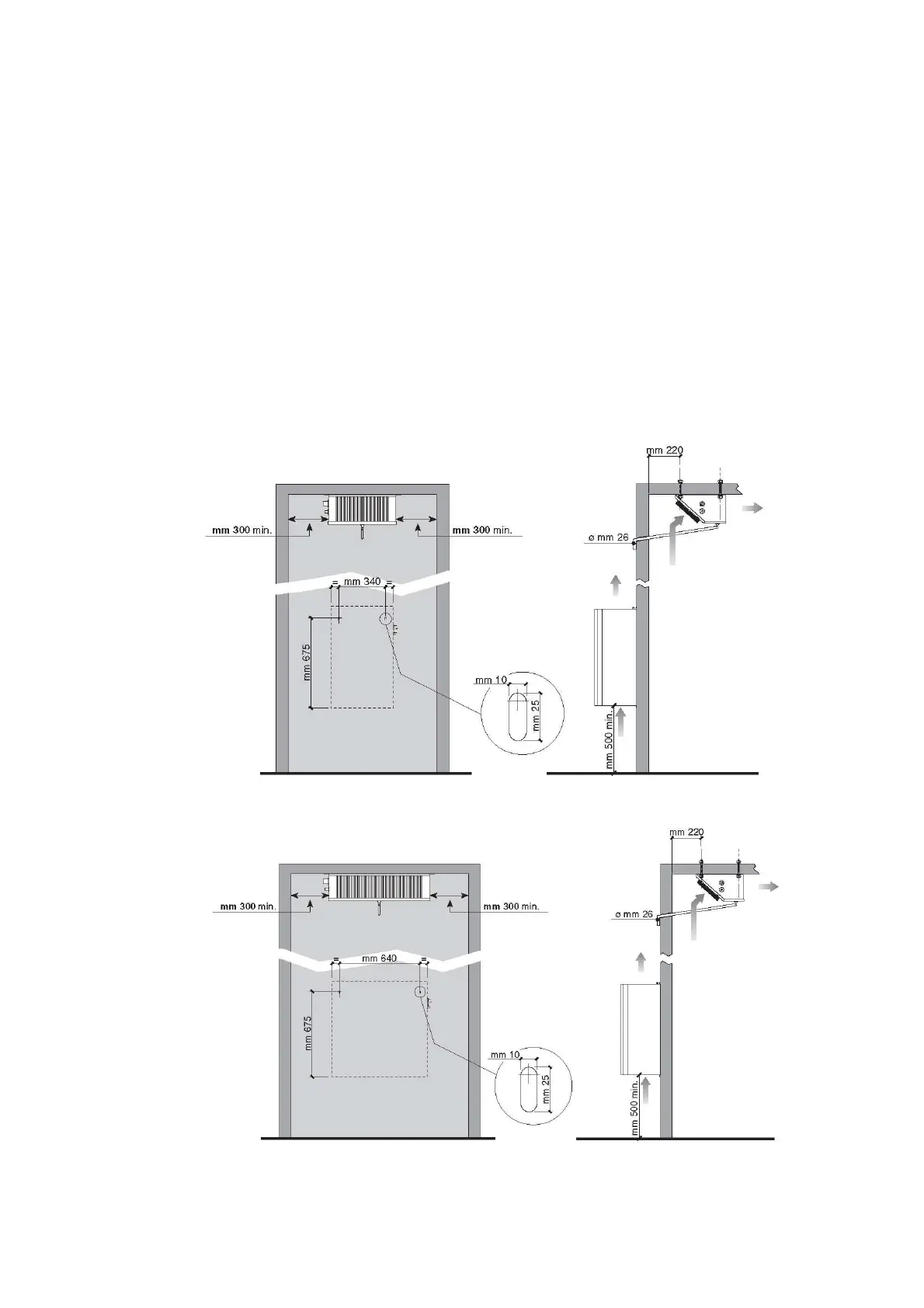

6.4 Freiräume
Für einen korrekten Einsatz der Maschine sowie für eine unkomplizierte Wartung unter
Sicherheitsbedingungen ist vorgesehen, dass die Installation in einer Position ausgeführt
wird, bei der die Mindestfreiräume für die Öffnung der Maschine eingehalten werden.
6.5 Montage
A) Setzen Sie den Verflüssigungssatz zu Wand
B)Bohrungen an der Zellendecke anbringen; den Abstand von der Wand beachten 140 cm.
C) Bitte wählen Sie die passende Kabellänge für die Sonden und Verbindungskabel zwischen
Verdampfereinheit und Kondensationseinheit. (Für die Modelle müssen diese der Länge der
ausgewählten Vorgefüllten Rohre entsprechen).
D) Eine Wasserabflussleitung an den Kondenswasserabfluss am unteren Teil des Verdampfers
anschließen.
CS 1
CS 2
