7.2 Anschluss an die hydraulische Anlage ( Wasserkondensator )
Dieser Anschluss ist nur bei wassergekühltem Kondensator notwendig. Wenn er
ausgeführt wird, müssen die Schilder Wassereinlauf und Wasserauslauf
beachtet werden, die sich in der Nähe der Rohre befinden, an denen der Anschluss
erfolgt. Die Durchmesser der Anschlussrohre dürfen nicht geringer als diejenigen
des Gerätes sein. Der Mindestdruck für eine gute Wasserzirkulation muss
mindestens 1 bar betragen.
8 Elektrische Steuerungen
8.1 Steuer- und Kontrollschalttafel

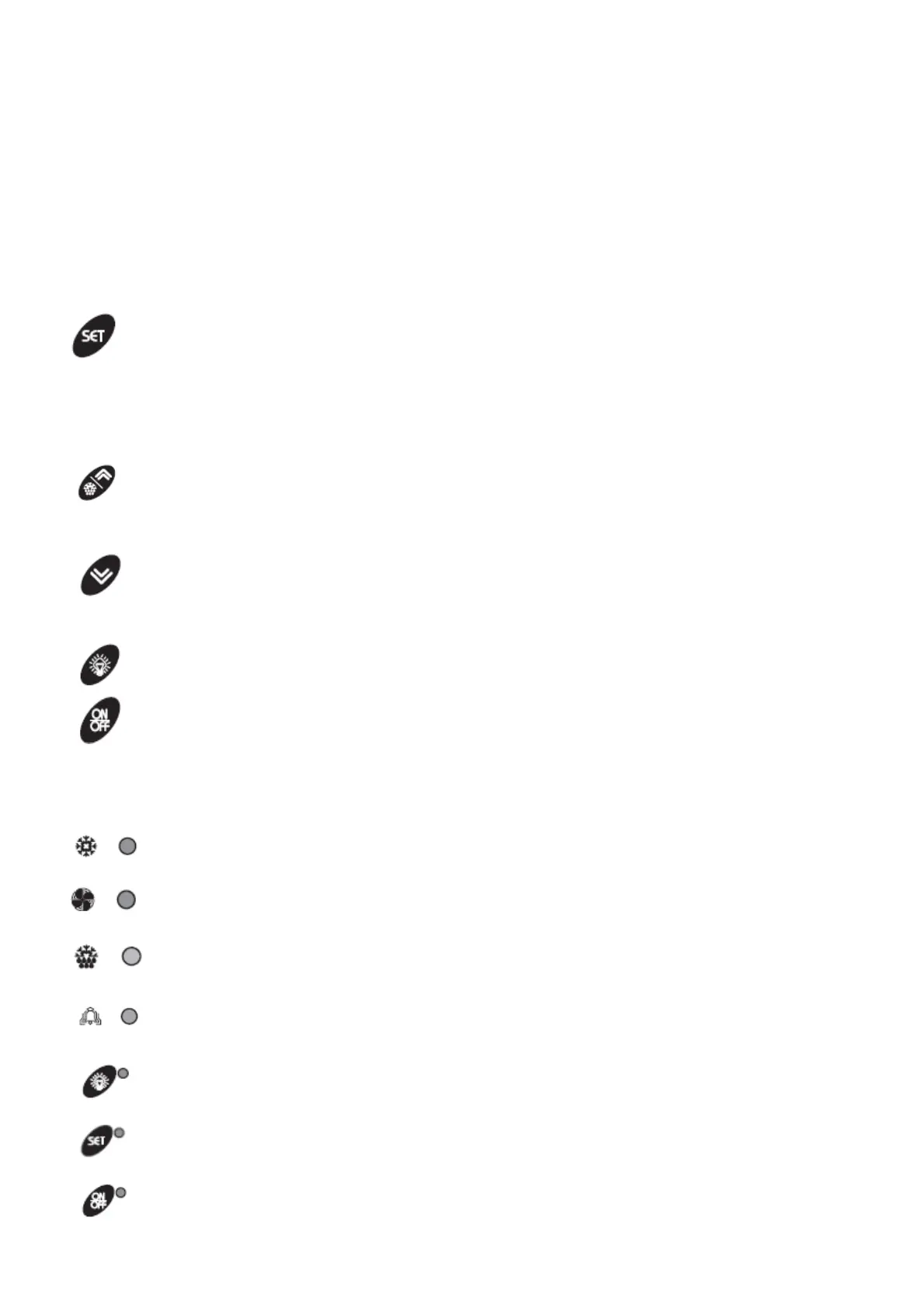

SET : SET POINT–SICHTBARMACHUNG: indem man sie drückt und wieder losläßt, wird das Set Point
sicht- bar gemacht.
SET POINT–ÄNDERUNG: Wenn man auf die Taste 3 s drückt, wird die Taste sichtbar gemacht und kann
man in Set Point-Änderungs-
Modus kommen: das SET Led blinkt. Um den Wert zu ändern, drücken Sie auf die Tasten UP und
DOWN. Nachdem die Änderungen ausgeführt worden sind, kann der neue Wert gespeichert werden,
indem man auf SET drückt (das Gerät macht die Temperatur wieder sichtbar) oder indem man das
Ausgangs-Timeout von der Programmierung (15 s) erwartet.
UP Während der Programmierung oder im “Menü der Funktionen” dient sie dazu, die Codes der
Parameter zu überfliegen oder den Wert der sichtbar gemachten Variable zu erhöhen. Wenn man auf
diese Taste dauernd drückt, wird die Erhöhung schneller.
Manuelle Abtauung: wenn man auf diese Taste für 5 s drückt, fängt der Abtauungszyklus an.
DOWN : : Während der Programmierung oder im “Menü der Funktionen” dient sie dazu, die Codes der
Parameter zu überfliegen oder den Wert der sichtbar gemachten Variable herabzusetzen. Wenn man
auf diese Taste dauernd drückt, wird die Herabsetzung schneller.
LICHT : Durch diese Taste wird das Licht an- und ausgemacht.
ON/OFF : Durch diese Taste wird das Stand-By der Karte in Betrieb gesetzt und dann auch
unterbrochen.
Auf der Tastatur liegen Leuchtflecke, die die vom Gerät kontrollierten Lasten überwachen. Die Funktion
von jedem LED wird in der nachstehenden Tabelle beschrieben:
LED MODALITÄTEN FUNKTION
LEUCHTEND Der Kompressor läuft BLINKEND Laufende Mindestzeit vom Kompressor-
Stehenbleiben
LEUCHTEND Der Lüfter läuft BLINKEND Laufendes Tropfen
LEUCHTEND Laufende Abtauung BLINKEND Laufende Tropfenzeit
L EUCHTEND • Alarmsignal • Während der “Pr2” Programmierung bedeutet es, daß der
Parameter auch in “Pr1” anwesend ist
ALLUMÉE LEUCHTEND Hilfsausgang AN
ALLUMÉE LEUCHTEND Das Set Point wird sichtbar gemacht
BLINKEND Das Set Point wird sichtbar gemacht und es ist möglich es zu ändern
LEUCHTEND Das Gerät ist in Stand-By
