AVERTISSEMENT
Le remplacement de parties électriques défectueuses devra être effectué uniquement
par des professionnels qualifiés.
Le branchement électrique doit être effectué par une personne compétente.
7.2 Branchement installation hydraulique ( condenseur à eau )
Ce branchement est nécessaire seulement si la condensation est par eau et doit être
effectué en respectant les indications ENTREE et SORTIE eau situées près des tubes
auxquels il faut se brancher. N’oubliez pas que le diamètre des tubes utilisés pour ce
branchement ne doit jamais être inférieur à celui des tubes installés sur l’unité et que la
pression minimale pour obtenir une bonne circulation de l’eau doit atteindre au moins 1
bar.
8
Commandes électriques

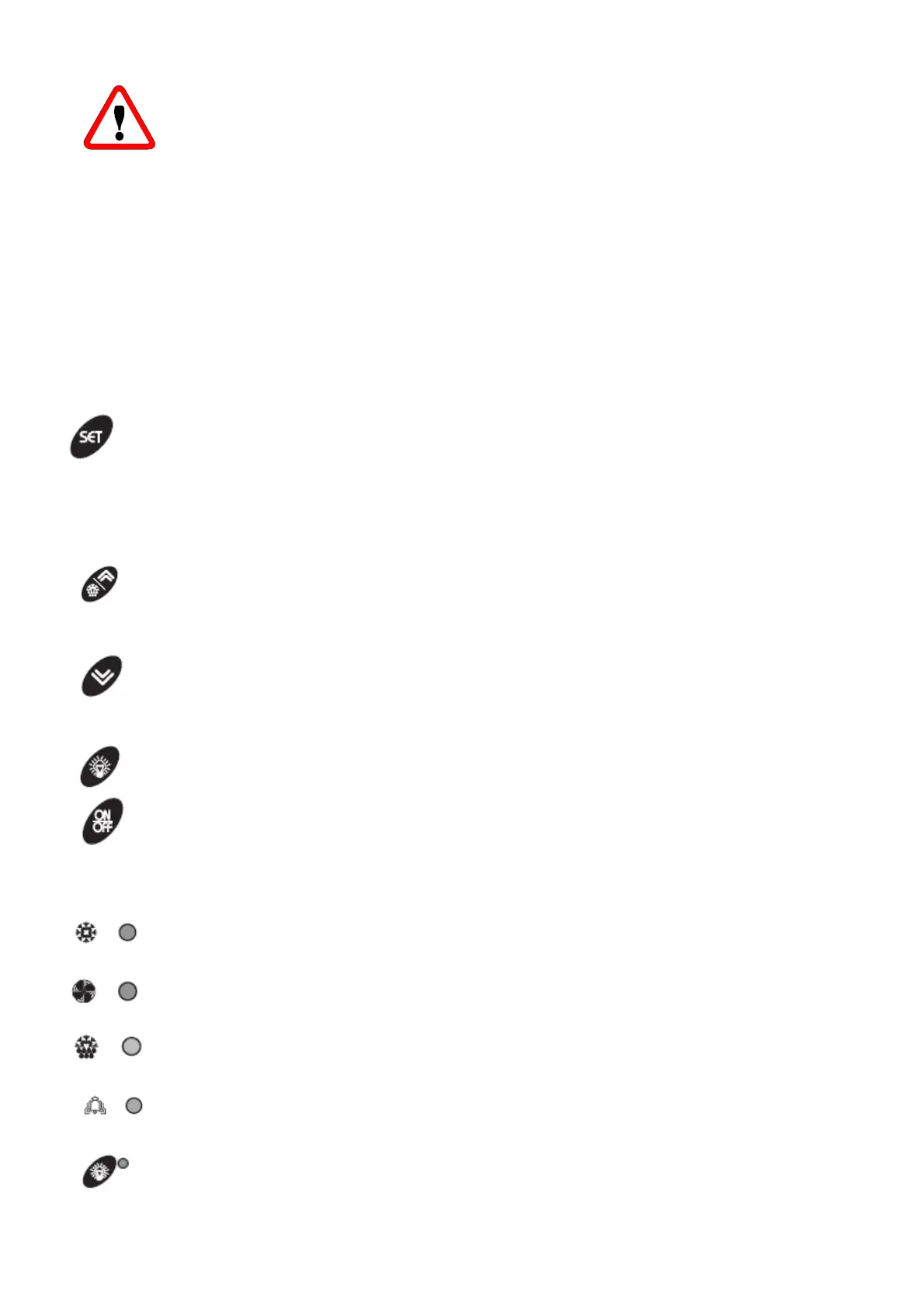

8.1 Panneau de commande et de contrôle
SET : Affichage du POINT DE CONSIGNE: en pressant et en lâchant cette touche, le point de consigne
est affiché.
Modification du POINT DE CONSIGNE: en appuyant sur la touche pendant 3 secondes, le point de
consigne est affiché et on peut le modifier; la led SET clignote. Pour changer la valeur, appuyer sur les
touches UP et DOWN.
Après avoir effectué les modifications, il est possible de mémoriser la nouvelle valeur aussi bien
enappuyant sur SET (l’instrument affiche à nouveau la température) qu’en attendant la fin de la
programmation (15 secondes).
UP : : En mode programmation ou en “Menu fonctions”, il permet de parcourir les codes des paramètres
ou d’augmenter la valeur de la variable affichée. En tenant cette touche pressée, on aura une
augmentation rapide.
Dégivrage manuel: en appuyant sur cette touche pendant 5 secondes, le cycle de dégivrage démarre.
DOWN : En mode programmation ou en “Menu fonctions”, il permet de parcourir les codes des
paramètres ou de réduire la valeur de la variable affichée. En tenant cette touche pressée, on aura une
réduction rapide.
ECLAIRAGE: Pour allumer et éteindre la lumière.
ON/OFF : Pour activer et désactiver le stand-by du panneau..
Le clavier est doté d’une série de points lumineux qui exercent une action de monitorage des charges
côntrolées par l’instrument. La fonction de chaque LED est indiquée dans la table suivante:
LED MODALITÉ FONCTION
ALLUMÉE Compresseur active CLIGNOTE Retard empêchant des démarrages
rapprochés du compresseur
ALLUMÉE Ventilateur active CLIGNOTE Egouttement activé
ALLUMÉE Dégivrage active CLIGNOTE Égouttement en cours
ALLUMÉE Signalisation ALARME En programmation “Pr2” elle indique que le
paramètre est présent aussi en “Pr1”
ALLUMÉE Sortie auxiliaire ON
