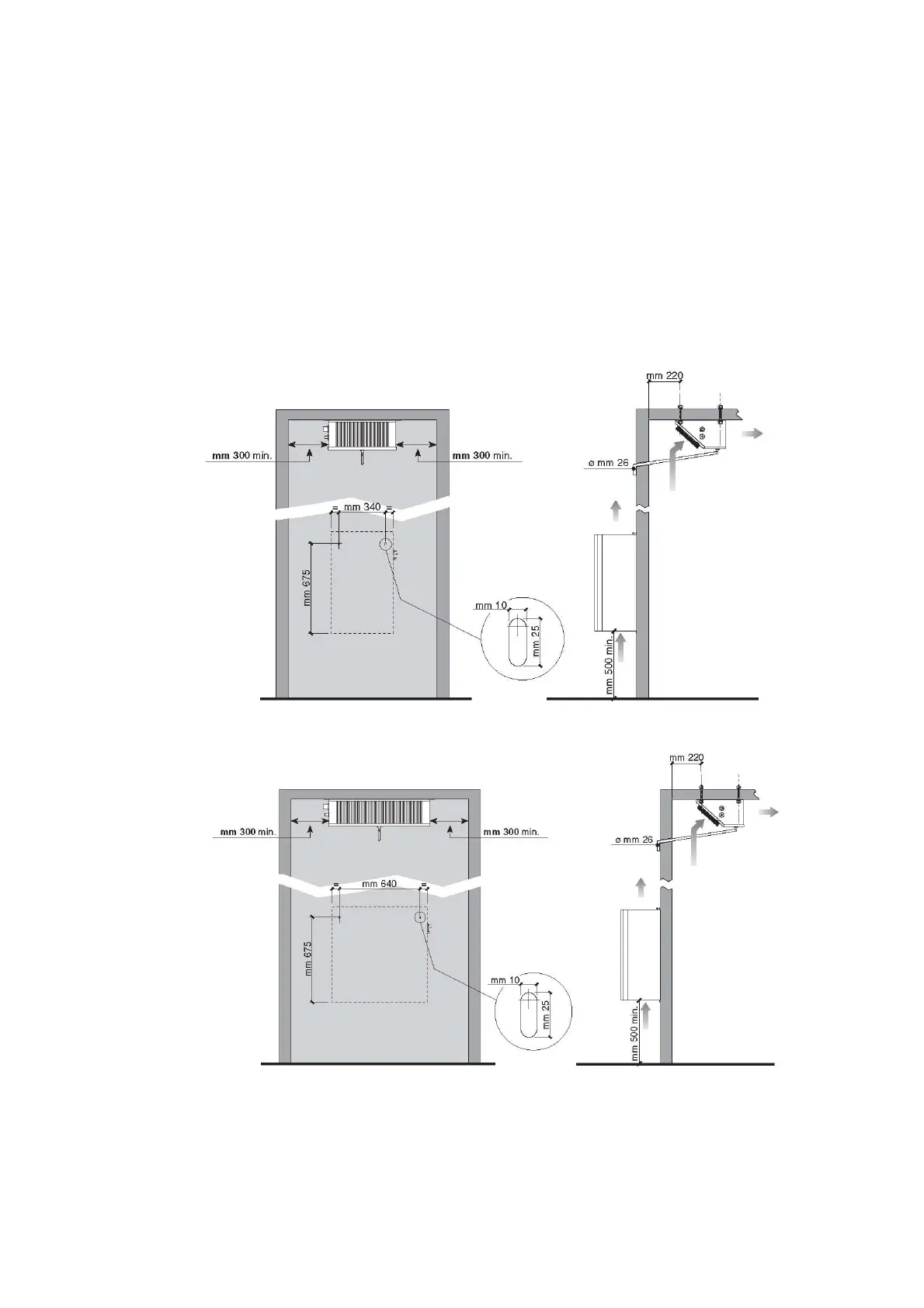

6.4 Espacios libres obligatorios
Para permitir un uso correcto del equipo y facilitar una ágil manutención del mismo en
condiciones de seguridad, está previsto que la instalación tenga lugar en una posición que
respete los espacios libres mínimos para la apertura del equipo.
6.5 Montaje
A) Coloque el equipo condensador en la pared
B) Luego realice los agujeros en el techo de la cámara respetando la distancia de la pared 220 mm
C) Conecte los conectores situados en el evaporador y la unidad condensadora a los cables de sonda y
potencia (de una longitud igual a la del tubo pre-cargado de gas en los modelos).
D) Conecte un tubo para la evacuación del agua al desagüe del agua de condensación, situado en la parte
inferior del evaporador.
CS 1
CS 2
