AVISO
El eventual reemplazamiento de partes eléctricas defectuosas podrá ser realizado solo y
exclusivamente por personal cualificado.
La conexión eléctrica tiene que ser realizada por una persona competente.
7.2 Conexión sistema hidráulico ( condensador de agua )
Esta conexión solo es necesaria si la condensación tiene lugar por agua y ha de realizarse
respetando las etiquetas de ENTRADA y SALIDA del agua situadas cerca de los tubos a
los que conectarse. Tenga en cuenta que los tubos utilizados para esta conexión nunca
pueden tener un diámetro inferior al del equipo y que la presión mínima para una buena
circulación del agua tiene que ser por lo menos de 1 bar
8 Mandos eléctricos
8.1

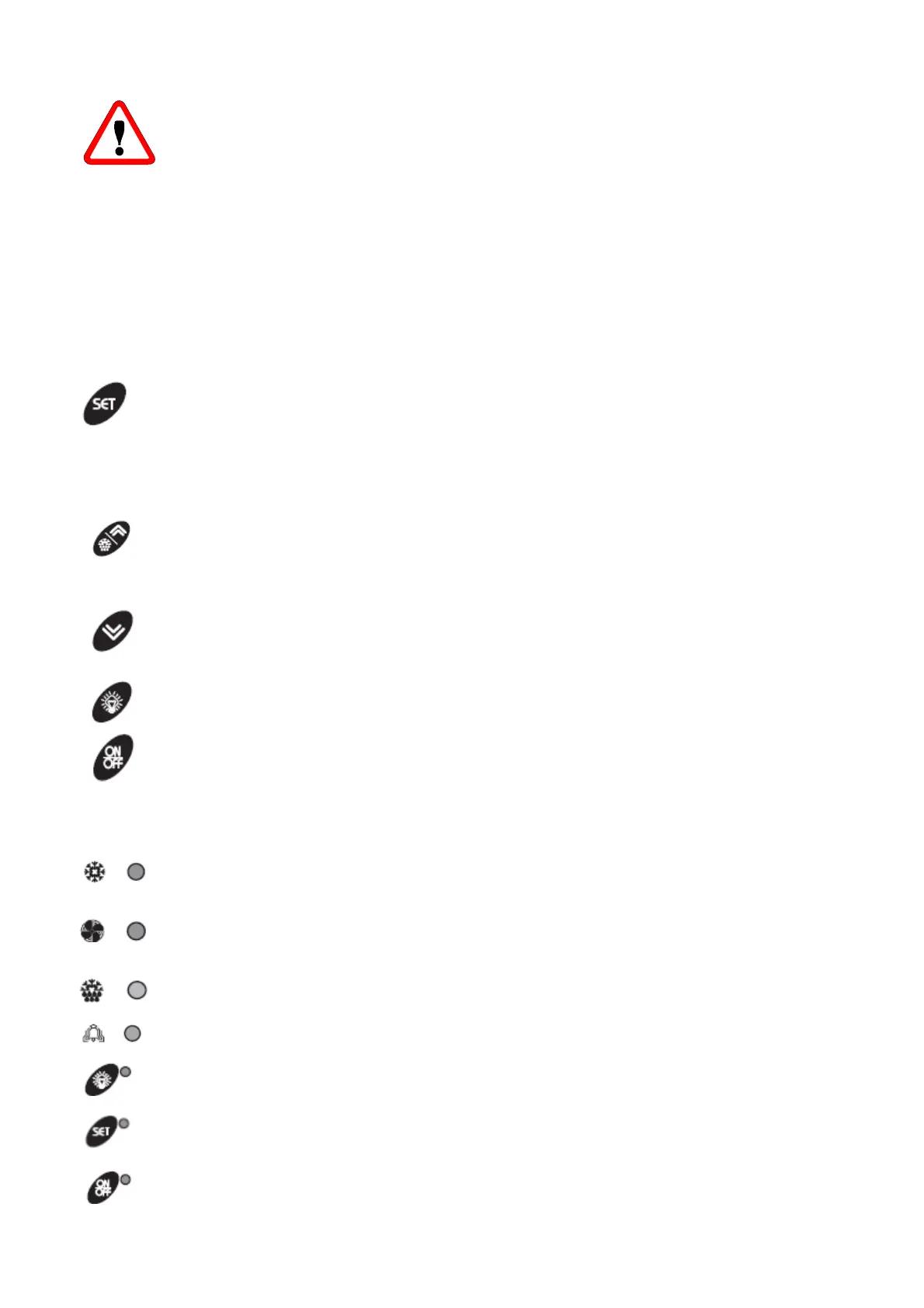

Panel de mandos y control
SET Visualización del SET POINT: presionando y soltando el pulsador se accede a la visualización del
set point.
Modificación del SET POINT: presionando durante tres segundos el pulsador se visualiza y se accede al
modo de variación del set point: el led Set se ilumina intermitentemente. Para modificar el valor actuar
en los pulsadores UP y DOWN .
Efectuada la modificación, es posible memorizar el nuevo valor sea presionando SET (El instrumento
vuelve a visualizer la temperatura) o esperando el timeout de salida de la programación (15s).
UP : En modo de programación o en “Menú Funciones” desplaza los códigos de los parámetros o
incrementa el valor de la variable visualizada. Manteniéndola presionada se producirá un incremento
veloz.
Desescarche manual: manteniéndolo presionado durante 5 seg. efectuará el ciclo de desescarche.
DOWN : : En modo programación o en “Menú Funciones” desplaza los códigos de los parámetros o
disminuye el valor de la variable visualizada. Manteniéndolo presionado se producirá una disminución
veloz.
LUZ : Activa y desactiva la luz
ON/OFF: Activa y desactiva el funcionamiento de la placa.
En la placa de pulsadores existen una serie de puntos luminosos que efectúan una acción de
señalización de las cargas (compresor, ventiladores,etc) controladas por el instrumento. La función de
cada LED se indica en la siguiente tabla: TÄT DER
LED MODALIDAD FUNCIÓN
ILUMINADO Compresor activo INTERMITENTE Retardo protección compresor
ILUMINADO Ventilador activo INTERMITENTE Goteo activo
ILUMINADO Desescarche activo INTERMITENTE En curso el tiempo de goteo
ILUMINADO • Señalización ALARMA • En “Pr2” indica que el parámetro está presente
también en “Pr1”
ILUMINADO Salida auxiliar ON
ILUMINADO Se visualiza el set point INTERMITENTE Se visualiza el set point y es
modificable
ILUMINADO El instrumento está en Stand By
