TecLINE TDE 183 - Technische Daten

3
DE

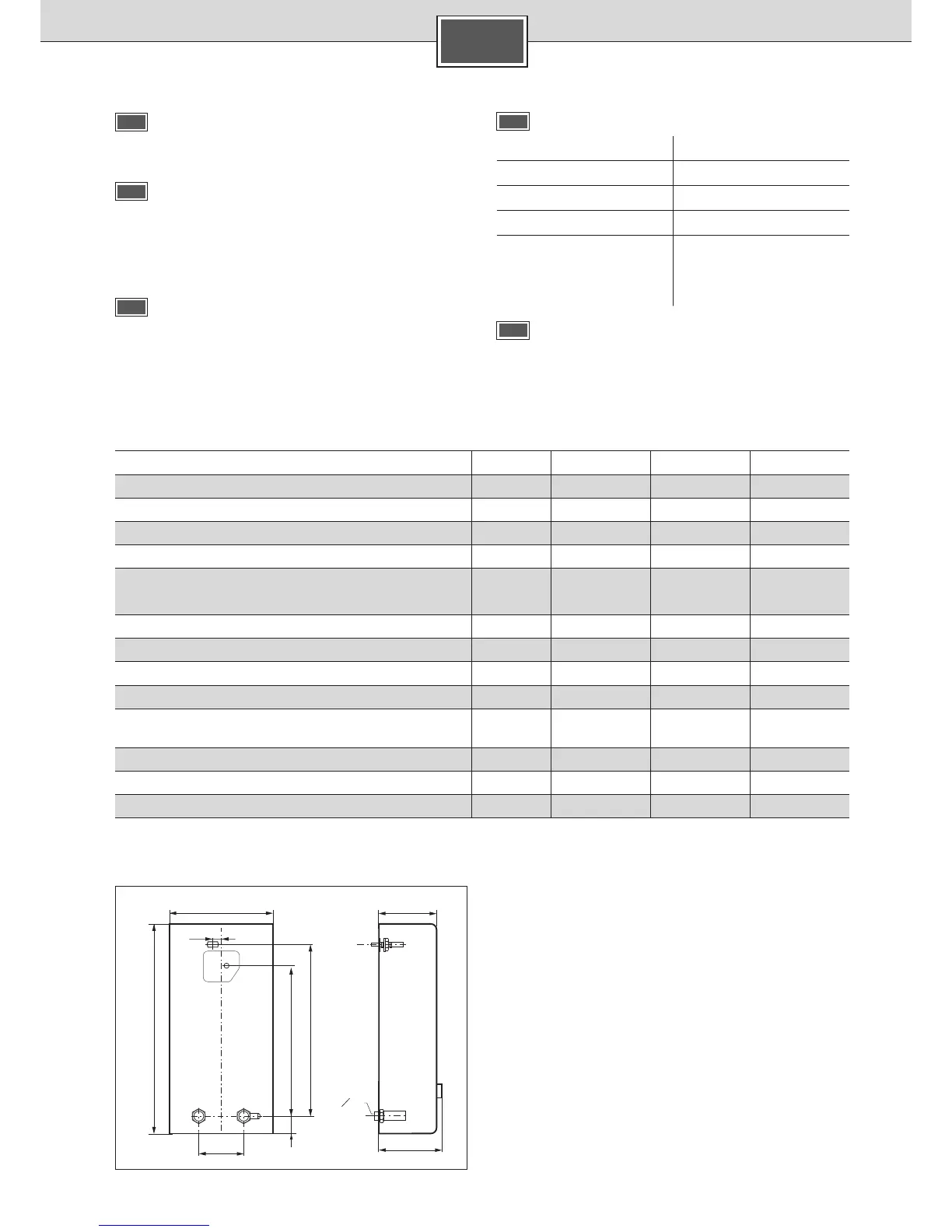

Technische Daten
TDE 183 TDE 213 TDE 243
Nennleistung
[kW] 18 21 24
Nennspannung
[V] 400 400 400
Absicherung
[A] 32 32 40
Mindestens Leitungsquerschnitt
[mm
2
]4 4 6
Warmwassermenge bei Nennleistung
bei Temperaturerhöhung von
12 °C auf 38 °C [l/min] 9,9 11,6 13,6
12 °C auf 60 °C [l/min] 5,4 6,3 7,2
Einschaltmenge
[l/min] 2,6 2,6 2,6
Einschaltfließdruck *
[MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25)
Einsatzbereich in Wässern
Spezifischer elektrischer Widerstand bei 15 °C
[Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300
Nenndruck
[MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0)
Maximal zulässige Zulauf-Temperatur
[°C] 20 20 20
Maximale Netzimpedanz am Anschlussort
[Ω] ≤ 0,400 ≤ 0,400 ≤ 0,400
* Hierzu kommt noch der Druckabfall an der Mischbatterie
A
Erreicht der Durchlauferhitzer aufgrund von zu
geringem Wasserleitungsdruck in Ihrer Hausinstalla-
tion keinen genügenden Durchfluss, entfernen
Sie den Durchflussbegrenzer.
B
Vorrangschaltung für die Kombination mit Elektro-
Speicherheizgeräten:
Für den Betrieb mit Vorrangschaltung ist ein spe-
zielles Lastabwurfrelais (Sonderzubehör) erforderlich.
Andere, bereits vorhandene Lastabwurf relais, ausge-
nommen elektronische Lastabwurfrelais, können
Fehlfunktionen aufweisen.
C
Bei Betrieb mit dem Lastabwurfrelais muss die
Regelungs elektronik kodiert werden.
Sonderzubehör
Rohrbausatz ■ DLE02RBS: zur Verwendung des Durchlauf-
erhitzers als Untertischgerät
Vorrangschalter (Lastabwurfrelais): für den Betrieb mit
■
Vorrangschaltung
Montageset
■ DLE02AP: für Aufputzinstallation
D
Statusanzeige im Gerät
LED Gerätestatus
Aus Aus
Leuchtet Bereitschaft
Langsames Blinken (1/s) Gerät heizt
Schnelles Blinken (4/s) Eingestellte Temperatur
wird nicht erreicht
(Wasserdurchfluss für die
Anschlussleistung zu hoch).
E
Das Sieb vor dem Rückschlagventil im Kaltwasser-
zulaufstutzen ist verstopft.
Sieb entnehmen und reinigen oder entkalken.
Siehe Bild E 1–3.
472
236
20
100
332
42
388
124
137
G
1
2
A
