Tecno POP 6 - Page 2

01

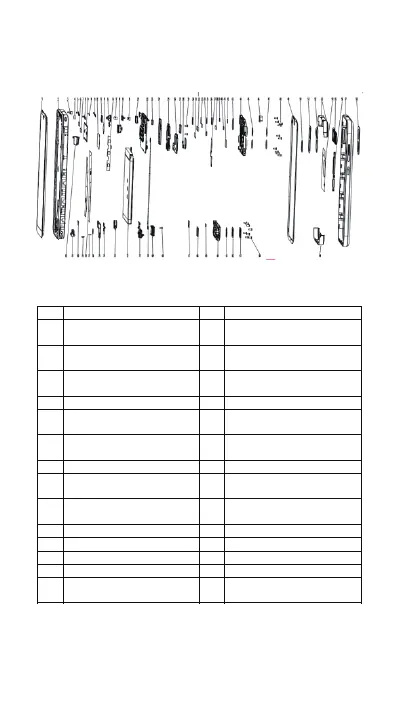

Especificaciones del diagrama de
explosión
1
Módulo TP/LCM
2
Módulo de carcasa frontal
3
Guía de indicadores
luminosos
4
Caucho sellado de la cámara
frontal
5 Guía de sensor luminoso P/L 6 Espuma de presión de l
a
cámara frontal
7
Cámara principal de espuma a
presión
8
Guía luminosa del flash
frontal
9
Espuma sellada de la tarjeta T
10
Sensor P/L mylar
11
Gasa de pol vo receptora
12
Cobre de aluminio de blindaje
BB
13
Espuma sellada del auricular
14
Cobre de aluminio conductor
de la cámara principal
15
Módulo de cámara frontal
16
Lado clave del módulo FPC
17
Caucho sellado por el or ificio
de la tarjeta T
18
Cámara principal
19
Cámara vice
20
Adhesivo de caucho sellado
por un orificio
21
Auricular
22
Placa principal PCBA
23
Blindaje del sensor G
24
Blindaje de RF
25
Blindaje PDN
26
Blindaje de BB
27
Blindaje WCN
28
Módulo de huella dactilar
29
Tornillo para bloquear la placa
principal PCBA
30
Guía luminosa de e spuma
sellada
31
Blindaje de cobre de aluminio
RF
32
Conector principal de espuma
sellada PCBA
33
Esponja conductora de
cámara frontal
34
Espuma sellada de cámara
vice
35
Guía luminosa adhesiva del
flash
36
Espuma sellada de cámara
principal
37
Cobre de aluminio termolítica
para huellas dactilares
38
Conector principal de espuma
a presión PCBA
39
Espuma de presión de huella
40
Espuma a presión de cámara
