14

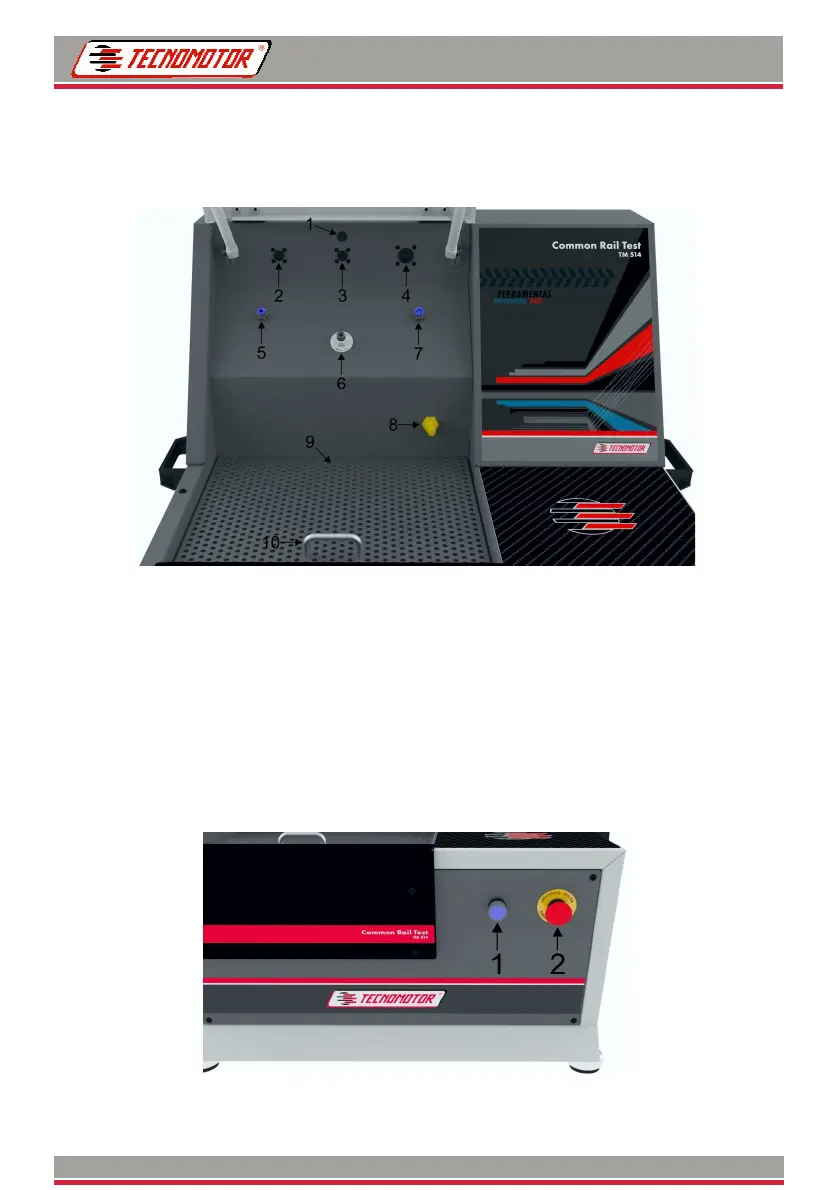

Detalhes e pontos importantes do sistema
Vista frontal
1 - Sensor de abertura da tampa
2 - Conexão elétrica auxiliar para injetores
3 - Conexão elétrica para injetores
4 - Conexão elétrica para válvulas e sensores
5 - Conexão hidráulica de retorno de injetores
6 - Conexão hidráulica de alta pressão
7 - Conexão hidráulica de retorno de válvulas
8 - Conexão hidráulica para medição de óleo do injetor
9 - Grelha de isolação da cuba
10 - Alça da grelha de isolação
1 - Botão Liga/Desliga
2 - Chave de emergência
