TM 514

–

COMMON RAIL TEST

Detalles y puntos importantes del sistema

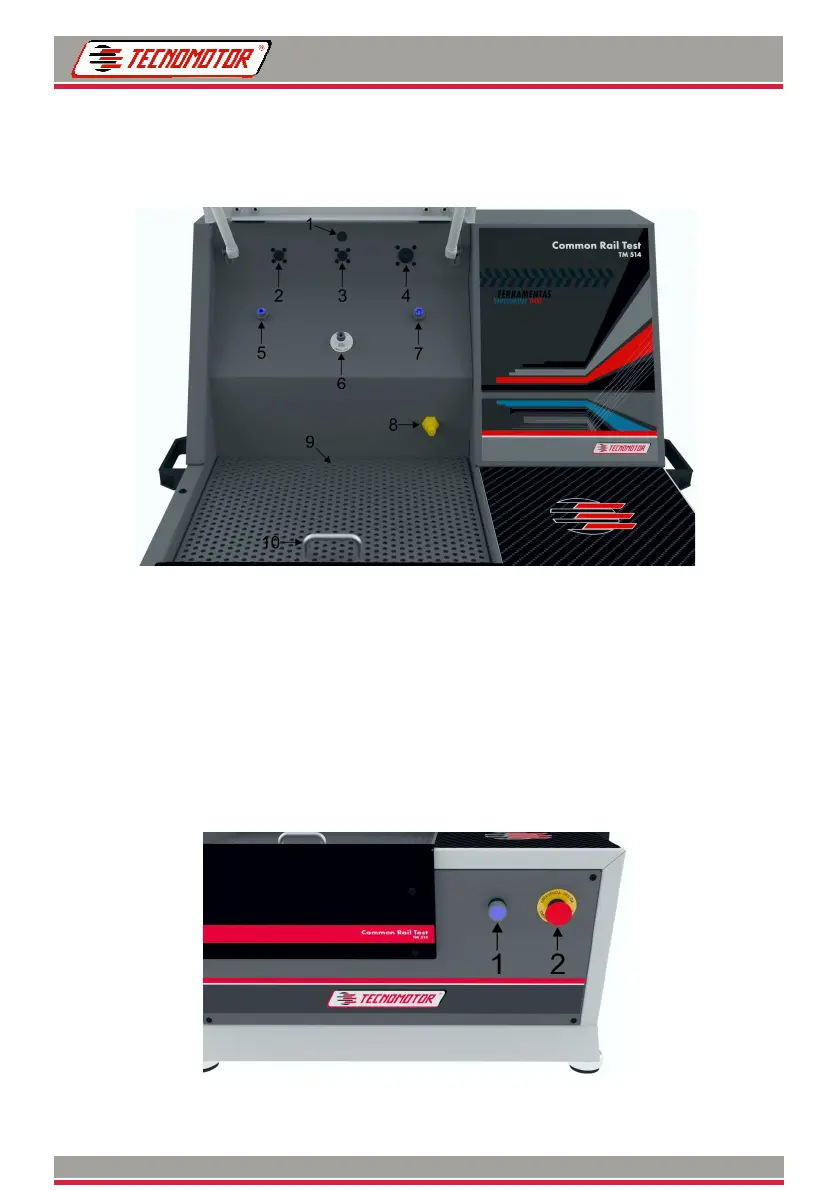

Vista frontal

1 - Sensor de apertura de la tapa

2 - Conexión eléctrica auxiliar para inyectores

3 - Conexión eléctrica para inyectores

4 - Conexión eléctrica para válvulas y sensores

5 - Conexión hidráulica de retorno de los inyectores

6 - Conexión hidráulica de alta presión

7 - Conexión hidráulica de retorno de válvulas

8 - Conexión hidráulica para medición de aceite del inyector

9 - Rejilla de aislamiento de la cuba

10 - Asa de la rejilla de aislamiento

1 - Botón de encendido / apagado

2 - Botón de emergencia
