Manuel instructions
6 FRA
type
ON - OFF
+ 12V
_

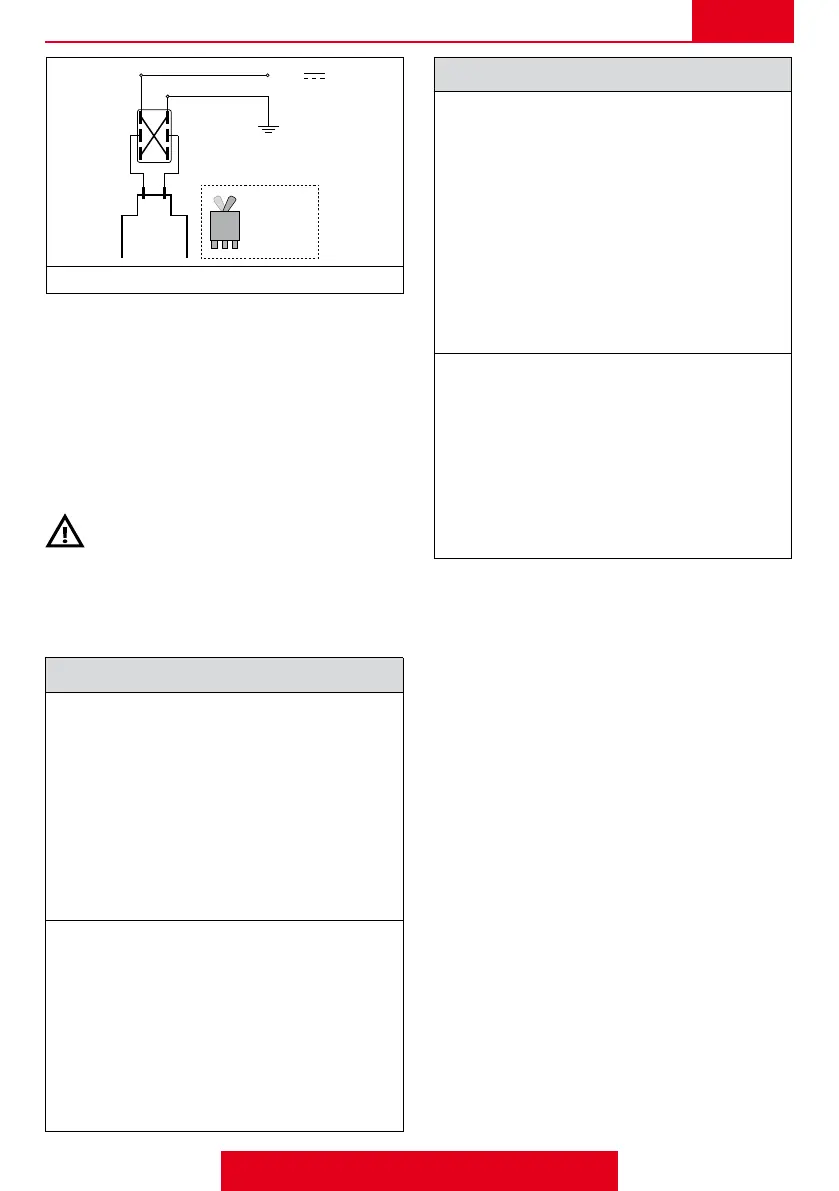

Schéma électrique vanne générale
Des câbles de branchement et des boîtiers de commande
Geoline sont disponibles comme accessoires en option.
BRANCHEMENT HYDRAULIQUE
Les vannes de cette série peuvent être raccordées
comme suit:
- raccordement au groupe de vannes de section à l’aide
de tuyaux.
- raccordement direct au groupe de vannes de section.
La règle de l’art impose de monter un ltre sur l’entrée des vannes.
Respecter la direction du uide (Fig. 2-3-4), comme
indiqué sur le corps de la vanne et contrôler toujours le
parfait serrage des tuyaux sur le corps de la vanne.
Les conduites utilisées doivent être conformes aux
caractéristiques indiquées dans le tableau des DONNÉES
TECHNIQUES.
Raccordement hydraulique VGME1 - VGME5
Raccordement à des tuyaux (Fig. 6-7):
- Composer le “kit brides 6” comme indiqué sur la g.
6 et l’introduire dans le corps de la vanne en le xant
à l’aide de la fourche prévue à cet effet.
- S’assurer que toutes les fourches de blocage des
raccords sont bien en place.
- Mettre en place le raccord porte-tuyau de sortie
avec bague sur le “kit brides 6” (g. 7).
- Mettre en place les tuyaux sur les raccords d’ar
-
rivée, refoulement et évacuation et les xer à l’aide
des colliers prévus à cet effet (g. 7).
Raccordement au groupe de commande (Fig. 8):
- Mettre en place la bride sur le corps de la vanne et
la xer à l’aide de la fourche prévue à cet effet.
- S’assurer que toutes les fourches de blocage des
raccords sont bien en place.
- Raccorder le groupe de commande à la vanne
générale à l’aide de tirants et des écrous de bocage.
- Mettre en place les tuyaux sur les raccords d’ar
-
rivée, refoulement et évacuation et les xer à l’aide
des colliers prévus à cet effet.
DEUXIÈME PARTIE (réservée au technicien spécialisé)
Raccordement hydraulique VGME4
Raccordement à des tuyaux (Fig. 9-10):
- Positionner la bride de xation (exemple g. 12.).
- Mettre en place la bride (avec joint torique ) sur
le corps de la vanne et la xer à l’aide de vis et
d’écrous (g. 9).
- S’assurer que toutes les fourches de blocage des
raccords sont bien en place.
- Mettre en place le raccord porte-tuyau de sortie
avec bague sur la bride (g. 10).
- Mettre en place les tuyaux correspondants sur les
raccords d’arrivée, refoulement et évacuation et les
xer à l’aide des colliers prévus à cet effet (g. 10).
Raccordement au groupe de commande (Fig.11):
- Positionner la bride de xation (exemple g. 12.).
- S’assurer que toutes les fourches de blocage des
raccords sont bien en place.
- Raccorder le groupe de commande à la vanne
générale à l’aide de tirants et des écrous de bocage.
- Mettre en place les tuyaux sur les raccords d’ar
-
rivée, refoulement et évacuation et les xer à l’aide
des colliers prévus à cet effet.
