L’appareil objet du présent manuel est une affûteuse électrique pour chaînes de
coupe utilisées sur scies électriques.
- Utiliser l’appareil uniquement pour les types de chaîne indiqués dans le tableau
des données techniques.
- Ne pas utiliser l’appareil comme tronçonneuse ni pour meuler des objets autres
que les chaînes indiquées.
- Fixer solidement l’appareil à un établi ou à un mur.
- L’appareil n’est pas prévu pour être utilisé sous atmosphère corrosive ou explosive.
Le constructeur ne saurait être tenu responsable des dommages causés par une
mauvaise utilisation ou une utilisation impropre.
L’affûteuse est fournie partiellement montée.
1 - base 11 - rondelles pour vis M5
2 - groupe bras-moteur 12 - vis M10x40 xation bras
3 - manuel d’utilisation et entretien 13 - rondelle pour vis M10
4 - carton de contrôle 14 - poignée arrêt bras
5 - écran protecteur 15 - écrou M10 xation bras
6 -
meule Ø 5 3/4”x1/8”x7/8”
(145x3.2x22.2 mm)
16 - poignée
17 - vis M6x25 xation poignée
7 -
meule Ø 5 3/4”x3/16”x7/8”
(145x4.7x22.2 mm)
18 - écrou M6 xation poignée
19 - gabarit affûtage
8 -
meule Ø 5 3/4”x1/4”x7/8”
(145x6x22.2 mm)
20 - bloc d’avivage
21 - clé Allen 4 mm
9 - protection supplémentaire meule 22 - clé Allen 5 mm
10 -vis M5x12 xation protections
Maintenir la meule suspendue à l’aide du trou central. Battre délicatement le bord de
la meule à l’aide d’un objet métallique. Dans le cas où serait émis un bruit sourd
non métallique, cela peut indiquer que la meule est endommagée:
Veiller à ce que la machine ne soit pas xée à hauteur des yeux de l’opérateur. Il
est recommandé d’effectuer le montage à une hauteur maximum de 3.9 - 4.2 feet
(1.2-1.3 m) environ par rapport au sol.
La machine peut être xée sur un établi ou sur un mur.
- utiliser 2 vis M8 avec rondelles et écrous (non fournis) à
mettre en place dans les trous de xation F4. Veiller à positionner la base sur le
plan de travail comme indiqué sur la gure.
- pourxer le bras-moteur à la base, introduire la vis V5 dans
le trou F5 prévu à cet effet. Sur la partie postérieure, introduire la rondelle R5 et
visser la poignée M5.
- utiliser 2 chevilles avec vis et rondelles (non fournies) à
mettre en place dans les trous de xation F6.
- pourxer le bras-moteur à la base, introduire la vis V5 dans
le trou F5 prévu à cet effet. Sur la partie postérieure, introduire la rondelle R5 et
visser l’écrou D5.
- Introduire la vis V7 dans le trou correspondant sur le bras et la xer à l’aide l’écrou D7.
- Visser complètement la poignée I7 sur la vis V7.
Durant ces opérations, veiller à ne pas serrer excessivement les vis, pour
ne pas endommager les protections.
- Démonter la vis V8 et la bride F8, présentes sur le moyeu .
- Fixer la protection P9, en vissant la vis V9, avec rondelle R9, dans le trou corres-
pondant F9 .
- Fixer l’écran d’arbre P10, en vissant la vis V10, avec rondelle R10, dans le trou
correspondant de xation F10 .
La chaîne doit être entièrement contrôlée avant l’affûtage pour s’assurer de son bon état.
couteau supérieur maillon de jonction
tranchant couteau supérieur dent gauche
gorge dent droite
gorge d’affûtage maillon d’entraînement
jauge de profondeur rivet
nez
talon
trou rivet
- Avant de procéder à l’affûtage, il est nécessaire de connaître le type de chaîne et
les angles de réglage correspondant. Ces caractéristiques gurent dans le manuel
d’utilisation de la scie à moteur sur laquelle la chaîne est montée ou dans l’emballage
de la chaîne.
- Sur le maillon d’entraînement gure généralement le code d’identication de la
chaîne.
- L’identication de la chaîne peut également être obtenue en utilisant un gabarit et
un pied à coulisse.
- En n de manuel, gure le TABLEAU DES CHAÎNES.

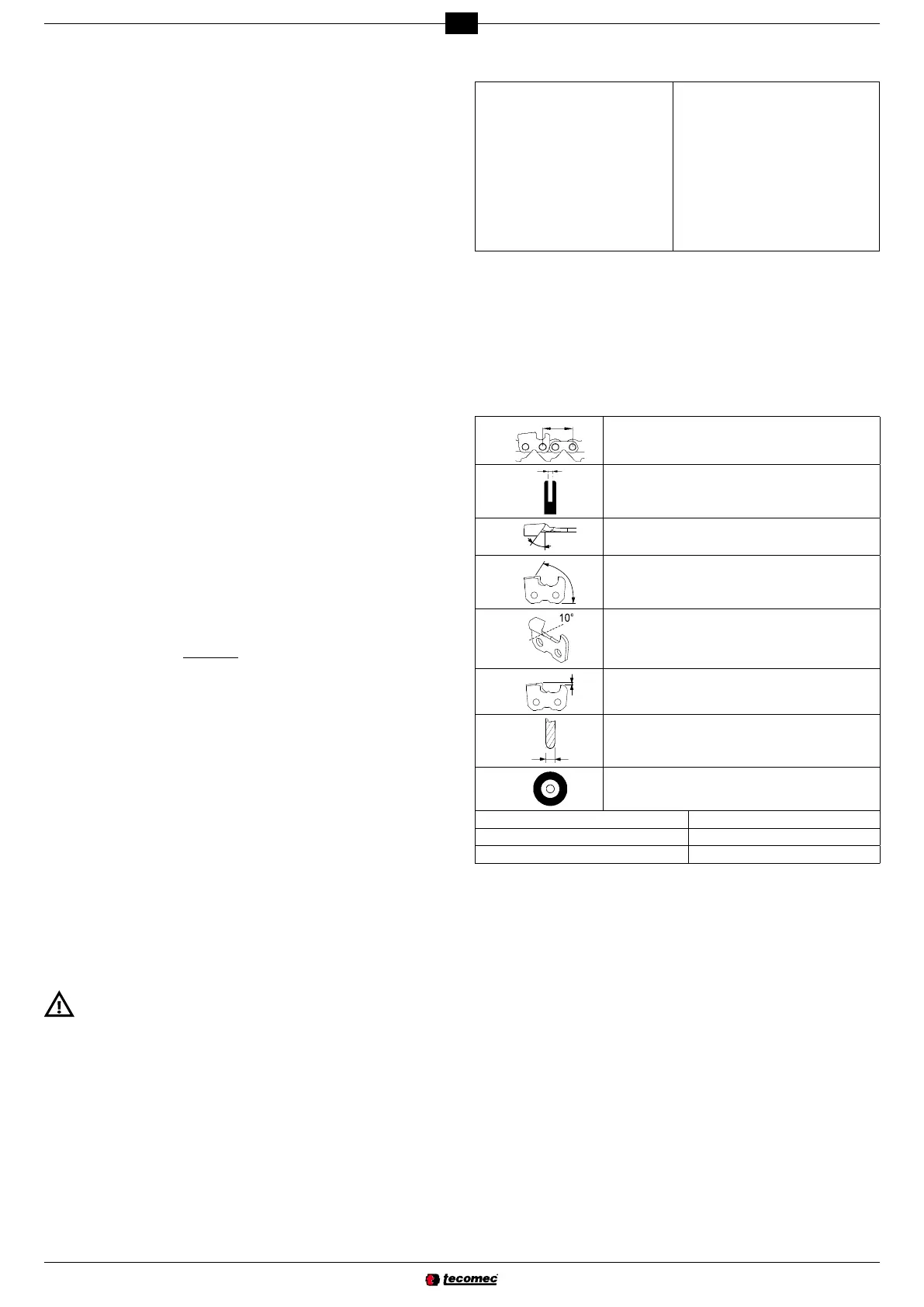

Dans les colonnes du tableau ci-dessous gurent les données suivantes:
÷ 2
pas de la chaîne
largeur du maillon d’entraînement
angle d’affûtage supérieur (rotation étau)
angle de coupe (rotation bras)
angle bas (inclinaison étau)
profondeur jauge de profondeur
épaisseur meule
code meule
codes chaînes Oregon codes chaînes Carlton
codes chaînes Windsor codes chaînes Stihl
codes chaînes SARP codes chaînes EM
a - en utilisant le prol approprié, établir la profondeur de la jauge de profondeur.
b - en plaçant le gabarit contre ce côté, établir le PAS de la chaîne.
c - en plaçant le gabarit contre ce côté, il est possible d’établir la longueur de la dent.
d - la largeur du maillon d’entraînement peut être mesurée à l’aide d’un instrument
approprié (par exemple un pied à coulisse).
- utiliser la meule adaptée au type de chaîne à affûter (à cet effet, consulter le tableau
des chaînes joint au présent manuel).
- ne pas introduire une meule sur le moyeu en forçant et ne pas modier le diamètre
du trou de centrage. Éviter d’utiliser des meules qui ne s’adapteraient pas parfai-
tement au moyeu.
- le montage de la meule doit impérativement s’effectuer sur un moyeu et une bride
propres et non endommagés.
- s’assurer que les diamètres externes du moyeu et de la bride sont identiques.
- Desserrer la vis V10 et tourner la protection P10 .
- Choisir la meule en fonction du type de chaîne à affûter (voir colonne H dans le
tableau des chaînes).
- Introduire et centrer parfaitement la meule sur le logement du moyeu prévu à cet
effet .
- Introduire la bride F8 et visser la vis V8.
