p. 14

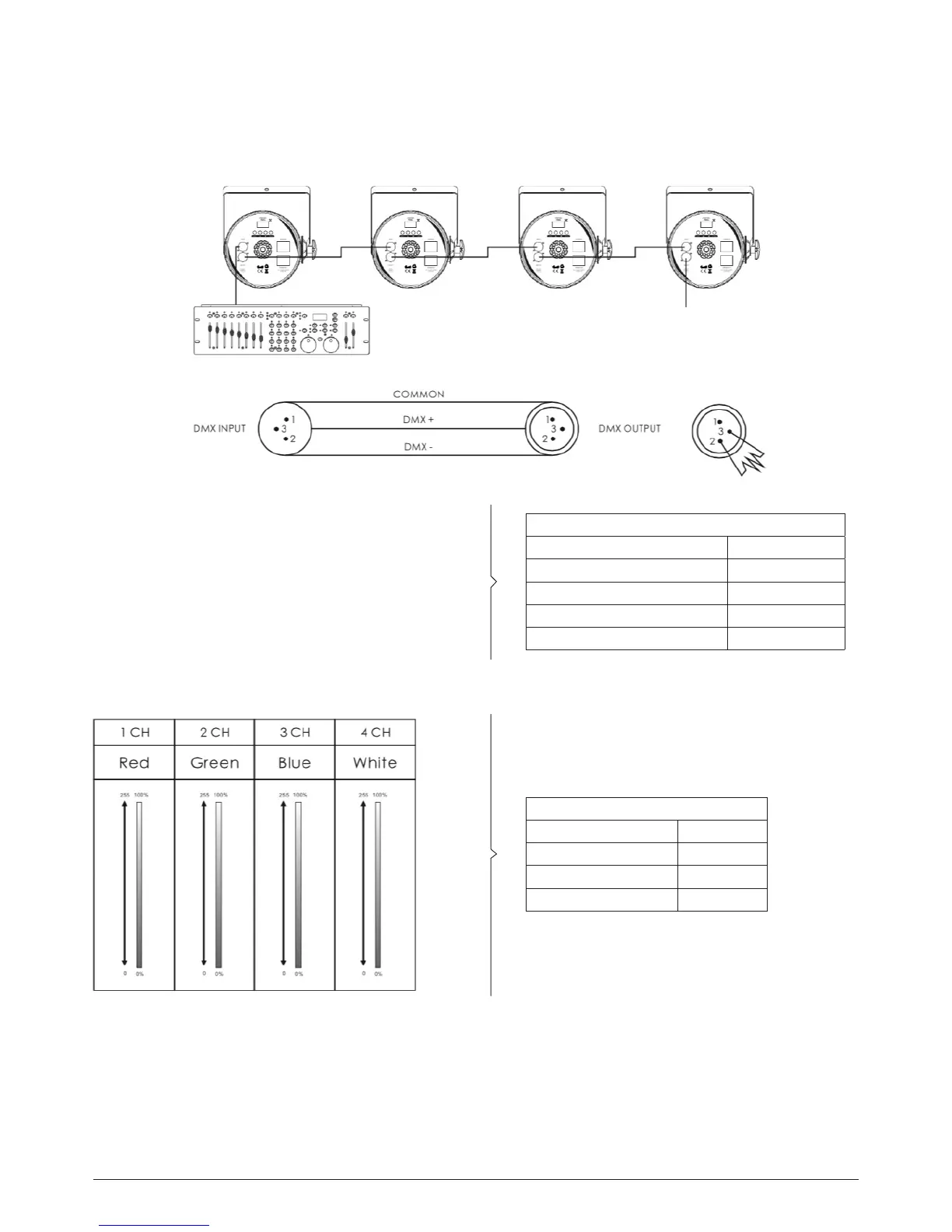

Conexiones DMX512
En general, la conexión DMX512 se utiliza para el control
inteligente de equipos de iluminación, con un máximo de
512 canales.
Para reducir errores en las señales y evitar problemas de
transmisión e interferencias, se recomienda utilizar un termi-
nador DMX.
Para generar una terminación, ubique un resistor de 120 Ω y
1/4 W entre el pin 2 (DMX-) y el pin 3 (DMX+) de la última unidad.
Modo de 4 canales
REFERENCIAS DE LA IMAGEN
COMMON COMÚN
DMX- DMX-
DMX INPUT ENTRADA DMX
DMX OUTPUT SALIDA DMX
DMX+ DMX+
REFERENCIAS DE LA IMAGEN
Blue Azul
Green Verde
Red Rojo
White Blanco
NEBULA 1 - 36X1 W - PAR LED
Versión Español
