17tecsis Betriebsanleitung - Drucksensor P3297
BD_BE_BF_BSP 708 c
D

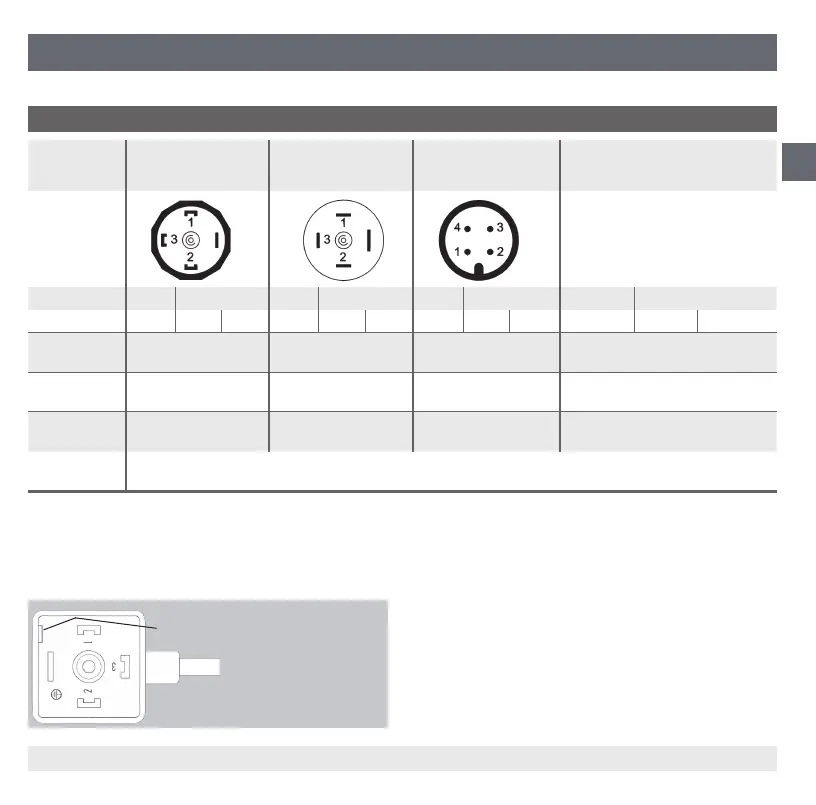

Elektrische Anschlüsse
Winkeldose
DIN 175301-803 A
Winkeldose
DIN 175301-803 C
Rundsteckverbinder
M12x1, 4-polig
Kabelausgang
(Kabel Werkstoff PUR,
ungeschirmt)
2-Leiter UB = 1 0V = 2 UB = 1 0V = 2 UB = 1 0V = 3 UB = braun 0V = blau
3-Leiter UB = 1 0V = 2 S+ = 3 UB = 1 0V = 2 S+ = 3 UB = 1 0V = 3 S+ = 4 UB = braun 0V = blau S+=schwarz
Aderquer-
schnitt
bis max. 1,5 mm
2
bis max. 0,75 mm
2
- 3 x 0,34 mm
2
Kabeldurch-
messer
6-8 mm 4,5-6 mm - 4 mm
Schutzart nach
IEC 60 529
IP 65 IP 65 IP 67 IP 67
Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern entsprechender
Schutzart.
6. Inbetriebnahme, Betrieb
(D) Montageöffnung
Montage DIN EN 175301-803 Winkelsteckverbinder
