54 tecsis Mode d’emploi - Capteur de pression P3297
F
BD_BE_BF_BSP 708 c

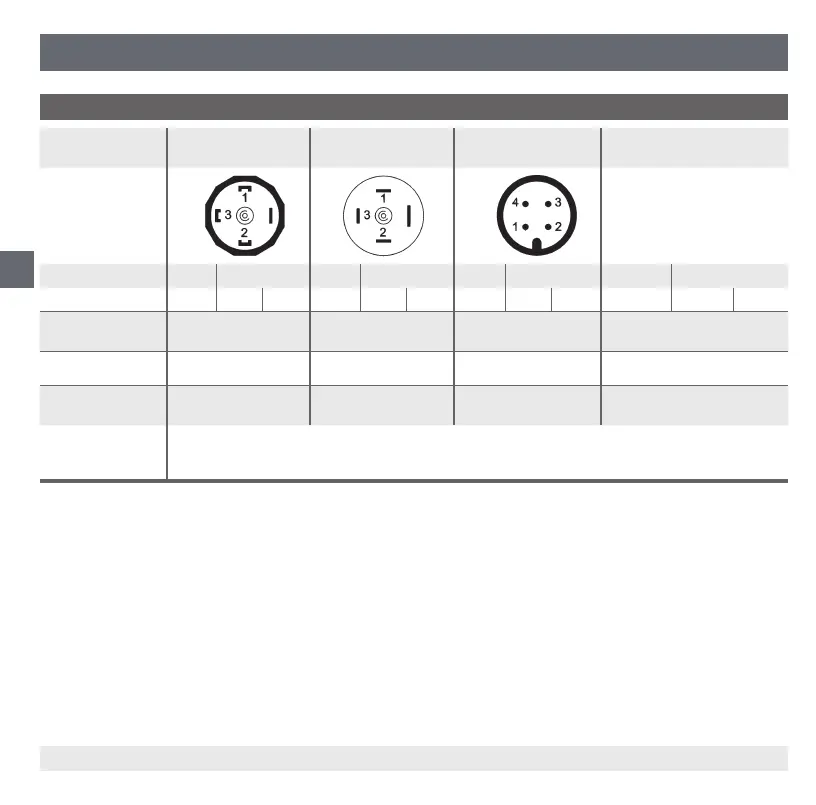

Branchement electrique
DIN 175301-803 A
Connecteur angulaire
DIN 175301-803 C
Connecteur angulaire
M12 x 1, connecteur
4 plots
Sortie câble
(Câble en PUR, non blindé)
2-fils UB = 1 0V = 2 UB = 1 0V = 2 UB = 1 0V = 3 UB = brun 0V = bleu
3-fils UB = 1 0V = 2 S+ = 3 UB = 1 0V = 2 S+ = 3 UB = 1 0V = 3 S+ = 4 UB = brun 0V = bleu S+=noir
Section de
conducteur
jusqu’à un maximum
de 1,5 mm
2
jusqu’à un maximum
de 0,75 mm
2
-
3 x 0,34 mm
2
Diamètre extérieur
du conducteur
6-8 mm 4,5-6 mm
-
4 mm
Protection selon
IEC 60 529
IP 65 IP 65 IP 67 IP 67
L‘indice de protection mentionné n‘est valable que lorsque le contre-connecteur
auquel est raccordé la sonde de temp. possède également l‘indice de protection
requis.
6. Mise en service, exploitation
