74 tecsis Manual de Instrucciones - Sensor de présion P3297
BD_BE_BF_BSP 708 c
E

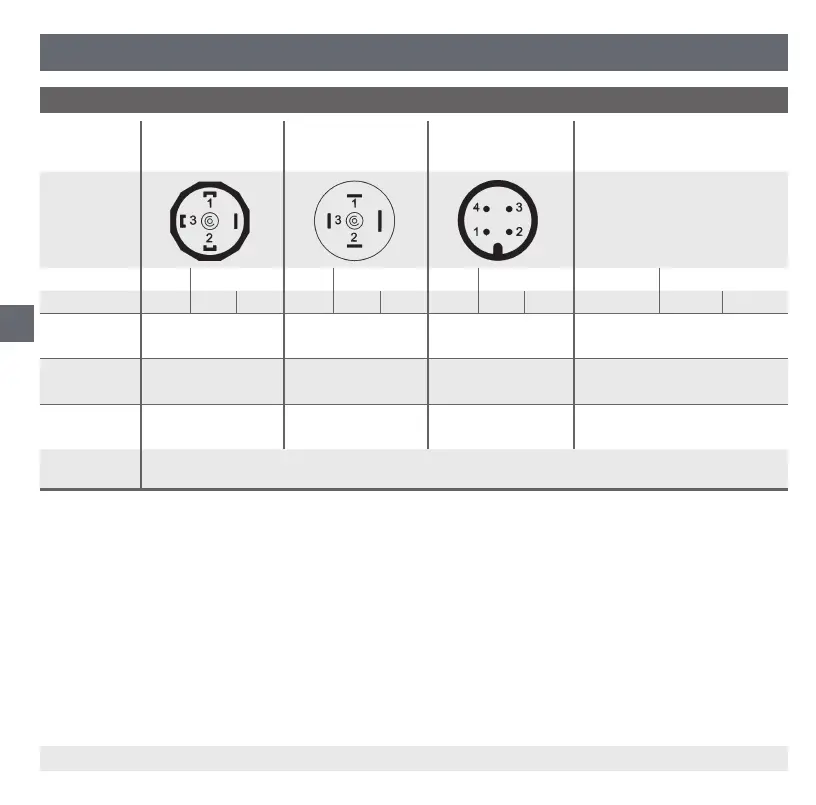

Conexión eléctrica
DIN 175301-803 A
Clavija de salida
lateral
DIN 175301-803 C
Clavija de salida
lateral
Clavija de enchufe,
M 12x1, 4 pin
Salida de cable
(Cable PUR, sin blindar)
Sistema 2 hilos UB = 1 0V = 2 UB = 1 0V = 2 UB = 1 0V = 3 UB = marrón 0V = azul
Sistema 2 hilos UB = 1 0V = 2 S+ = 3 UB = 1 0V = 2 S+ = 3 UB = 1 0V = 3 S+ = 4 UB = marrón 0V = azul S+=negro
Sección de hilo
a max. 1,5 mm
2
a max. 0,75 mm
2
-
3 x 0,34 mm
2
Diámetro de
cable
6 - 8 mm 4,5 - 6 mm - 4 mm
Protección
según
IEC 60529
IP 65 IP 65 IP 67 IP 67
Las clases de protección indicadas sólo son válidas en estado conectado con clavijas de
cables y terminales según el modo de protección correspondiente.
6. Puesta en servicio, funcionamiento
