MANUALE INSTALLAZIONE ELFO
10
INSTALLAZIONE

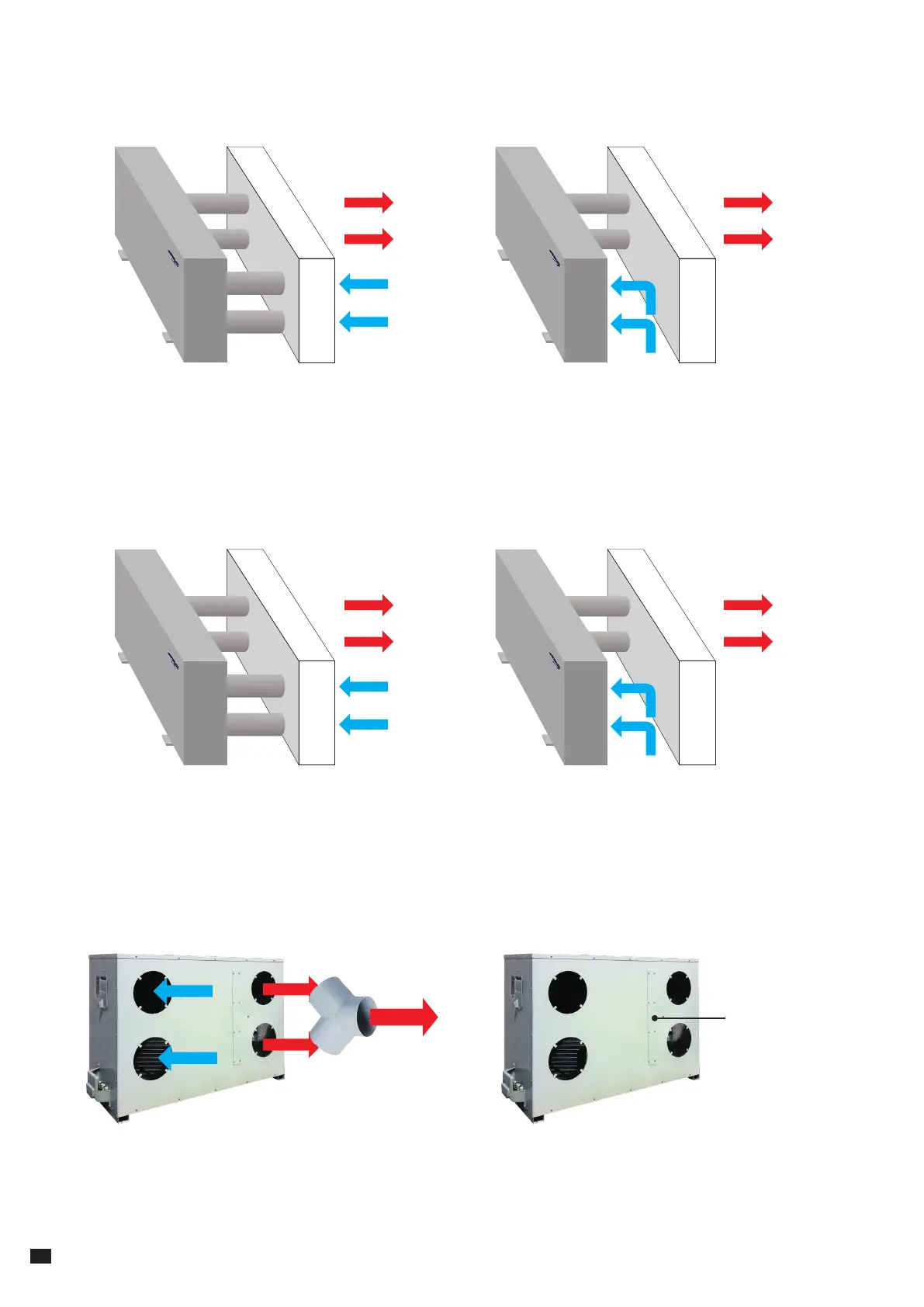

4.3 MODALITÀ DI INSTALLAZIONE ELSKOV-18 H9
4.4 MODALITÀ DI INSTALLAZIONE ELSKOV2-14 H9 / ELSKOV2-18 H9 / ELSKOV3-24 H9
4.5 SOLUZIONE CON RACCORDO A “Y” 4.6 PRESA DI ASPIRAZIONE AUX
Distanza max dal muro: 2 m lineari, 8 m in versione prolungata.
4 fori Ø 200 mm, tubazione rigida.
Distanza max dal muro: 1 m lineari, 4 m in versione prolungata.
4 fori Ø 200 mm, tubazione rigida.
Aria in uscita
Aria in uscita
Aria in uscita
Aria in uscita
Aria in uscita
Aria in entrata
Aria in entrata
Aria in entrata
Distanza max dal muro: 2 m lineari, 8 m in versione prolungata.
2 fori Ø 200 mm aspirazione in locale tecnico min 500
mm, tubazione rigida.
Distanza max dal muro: 2 m lineari, 4 m in versione prolungata.
2 fori Ø 200 mm aspirazione in locale tecnico min 500
mm, tubazione rigida.
Nella soluzione con raccordo a Y, i due tubi di espulsione e di
aspirazione da Ø 200 si possono raccordare tramite un “Y” in
un unico condotto da Ø 300 o area equivalente di Ø 628 cm
2
.
Distanza max 1 m.
In particolari condizioni potrebbe essere necessario
usufruire di una presa AUX . Contattare il servizio tecnico
Tekno Point per maggiori informazioni.
unità invisibile
unità invisibile
unità invisibile
unità invisibile
parete perimetrale
parete perimetrale
parete perimetrale
parete perimetrale
presa di aspirazione
AUX per perdite di
carico non previste
