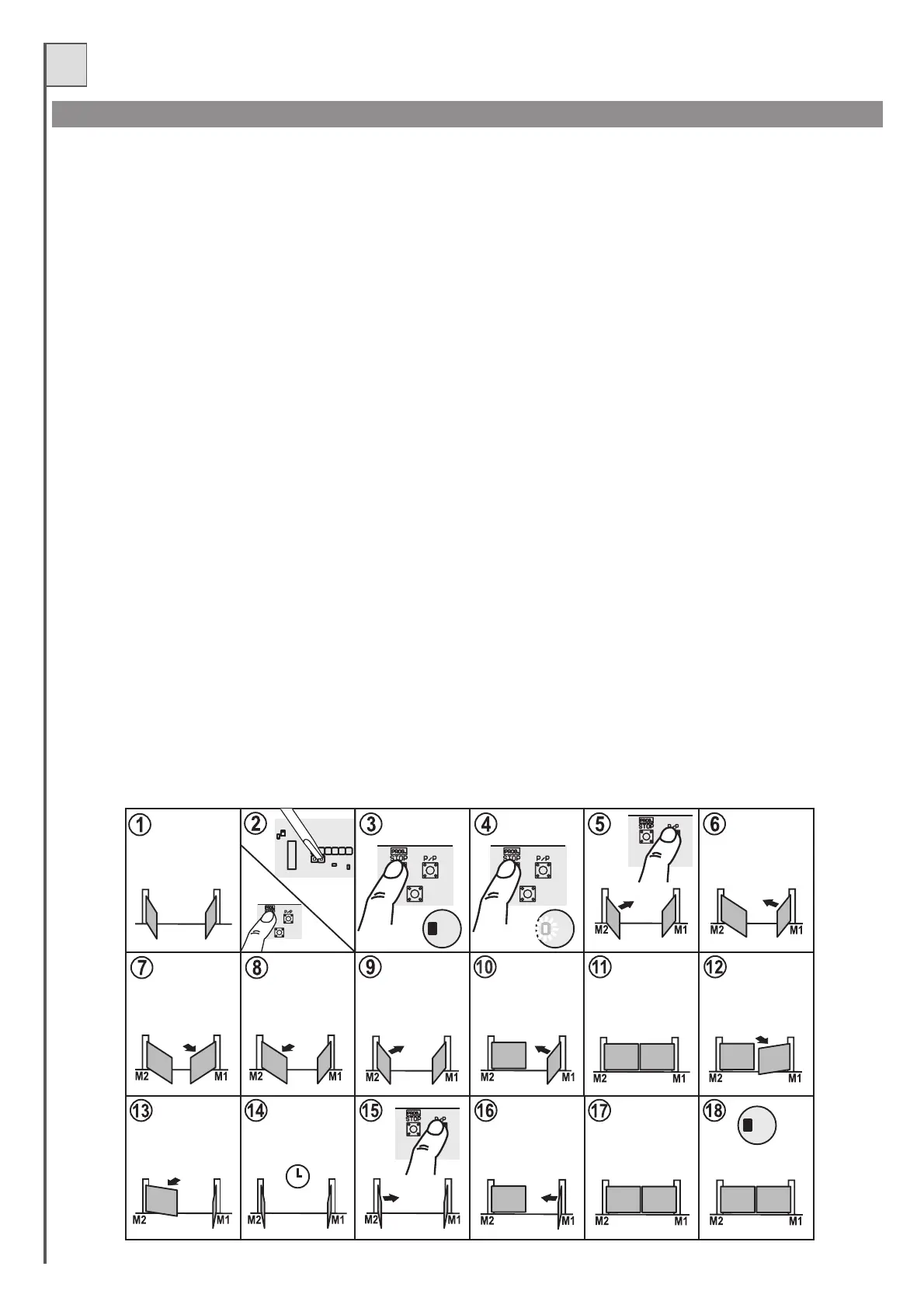

Verfahren:
AUTOMATISCHE PROGRAMMIERUNG (vereinfacht)
1- Den oder die Torflügel in Position Tor fast geöffnet bewegen: der den Torflügeln danach zur Verfügung stehende Raum muss ca. 5 Sekunden in
Schließung ermöglichen.
2–TasteProggedrückthaltenundeinResetausführen,indemdieÜberbrückungReset (Det.20inAbb. 1) mit dem Schraubenzieher kurzgeschlossenwird.
3 –TasteProg.gedrückt halten.
4 – Nach drei Sekunden wird die LED LD3 (und die Blinkleuchte) einschalten. Das Programmierungsverfahren ist aktiviert.
5-Taste P/Pdrücken, um die Selbsterlernung zu beginnen.DerAntrieb M2 startet ca. 3-5 Sek. langin Schließung undstoppt dann.
6 – DerAntriebM1führt gleich danach dieselbe Bewegung aus.
7– DerAntrieb M1startet ca. 3-5Sek. lang inÖffnungundstoppt dann.
8 – Gleich danach führt derAntrieb2dieselbe Bewegung aus (er öffnet3-5Sek. und stopptdann).
9 – Der Torflügelmit M2 schließt ganz.
10 –Auch M1schließt.
11–12- Nachdem beide Torflügel geschlossen sind, startet M1 automatisch in Öffnung.
13 – WennM1geöffnetist,öffnetauchM2ganz.
14 – WennbeideTorflügelgeöffnet sind, beginnt die Speicherung derPausezeit.
15 – NachAblaufdergewünschten Pausezeit, auf Taste P/Pdrücken; derAntrieb M2 startet in Schließung.
16 – WennM2amAnschlag ankommt, schließt M1.
17 –Torganzgeschlossen.
18– Ende der Programmierung (die Steuerung stellt sich automatischauf den Normalbetrieb ein).
WICHTIG: bei dieser Bewegung dürfen die Torflügel nicht gegen den Endanschlag laufen; in einem solchen Fall muss die Selbsterlernung
wiederholt werden (die Torflügel so anbringen, dass sie ohneAufprallen auf den Endanschlag 5 Sekunden lang schließen können).
WICHTIG: auch bei dieser Bewegung dürfen die Torflügel nicht am Endanschlag auflaufen; ggf. besser positionieren und die
Selbsterlernung wiederholen. Die Steuerung hat nun alle Parameter der beiden Torflügel erfasst.
- Die korrekte Erfassung des Vorhandenseins der Encoder kann an den LEDs der Antriebe (Det. 9 und 21 Abb. 11) überprüft werden; falls die
LEDdes sich bewegendenAntriebs blinkt, wurde derentsprechende Encoder erfasst.
Falls die LED fest leuchtet, wurde der Encoder nicht erfasst.
- Die gespeicherten Wertebleiben bis zur nächsten Programmierung gespeichert.
- Dieses vereinfachte Programmierungsverfahren stellt Standardwerte fürdie Parameter Verzögerungder Torflügel und Soft-Stopp ein.
- Sollte diese Einstellungen für die genannte Anlage unkorrekt sein, muss die hier folgend beschriebene fortgeschrittene Programmierung
ausgeführtwerden.
P3
P3 P3
LD3 LD3
Reset
P3
P3
LD3
Zeit
PAUSE
Ende
3 Sek.
