13
I
Note prima della programmazione:
- Verificare di aver posizionato il dip-switch nr.11 in posizione OFF (part.14 di fig.1)
- Verificare di aver collegato il motore su M1 (morsetti 1 - 2 e 3)
L’eventuale modulo antischiacciamento MAS200 deve essere inserito solo dopo aver fatto la procedura di
autoapprendimento.

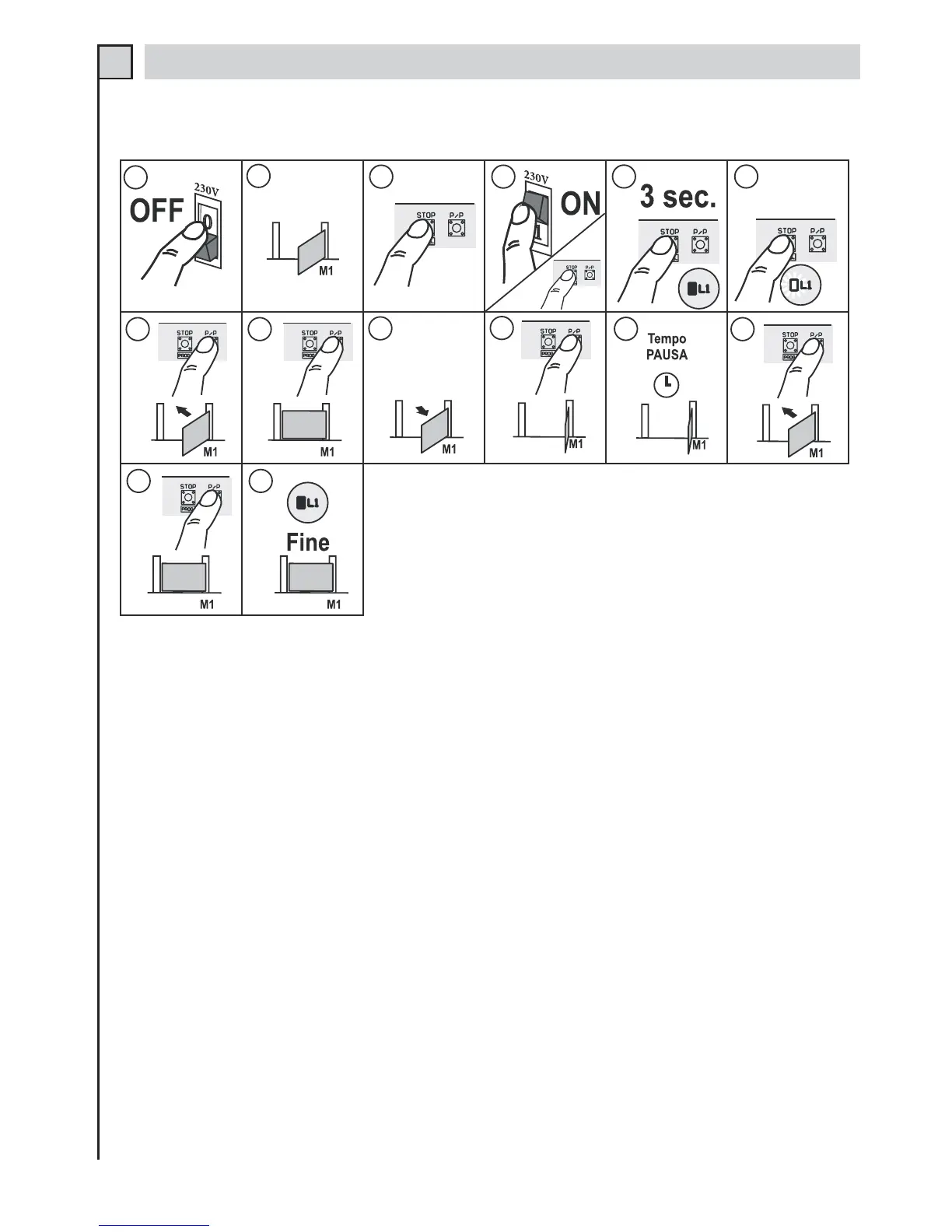

Programmazione:
1 - Togliere alimentazione alla centrale.
2 - Posizionare il cancello a metà della corsa.
3 - Premere il tasto STOP/PROG. (part. 21 di fig.1)
4, 5 e 6 - Dare alimentazione alla centralina mantenendo premuto il tasto STOP/PROG. fino a quando non si accende
il led L1 (part. 8 di fig. 1).
7 - Premere il pulsante P/P (part. 20 di fig. 1), il motore parte in chiusura. (se gira al contrario, togliere l’alimentazione,
invertire le fasi del motore e ripetere la procedura)
8 e 9 - Arrivato in battuta di arresto, premere P/P. Il motore si ferma e parte automaticamente in apertura.
10 - Appena il cancello è completamente aperto, premere il pulsante P/P.
11 - Lasciamo ora trascorrere il tempo di pausa desiderato prima della richiusura.
12 - Dopo il tempo di pausa desiderato premere il pulsante P/P. Il cancello richiude.
13 e 14 - Appena il cancello è completamente chiuso premere P/P. Il motore si ferma e il led L1 si spegne.
*Nota: Se il dip 9 viene portato in posizione ON dopo aver effettuato la programmazione, la centrale
eseguirà dei rallentamenti preimpostati da fabbrica. Per modificare i rallentamenti vedere il capitolo
PROGRAMMAZIONE DEI TEMPI DI RALLENTAMENTO
AUTOMAZIONE DI 1 MOTORE SENZA FINECORSA ELETTRICI E SENZA ENCODER
PROGRAMMAZIONE SEMPLICE -dip 9 in OFF -part. 14 di fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
TIPOLOGIA 3
