PROGRAMMAZIONE DEI TEMPI DI RALLENTAMENTO
Nel caso si voglia impostare dei rallentamenti diversi dalle impostazioni di fabbrica, serve eseguire la fase di apprendimento
dei tempi con il dip-switch nr. 9 (part. 14 di fig. 1) in posizione ON.
Durante la fase di apprendimento si dovrà premere il pulsante P/P (part 20 di fig 1) nel punto in cui si vorrà che inizi il
rallentamento, comunque prima che l’anta arrivi a finecorsa.
PROGRAMMAZIONE APERTURA PEDONALE (solo per automazione ad un motore, dip 11 OFF)
1
2
34
5
6
7
8
9
10
11
12
PED
PED
PED
PED

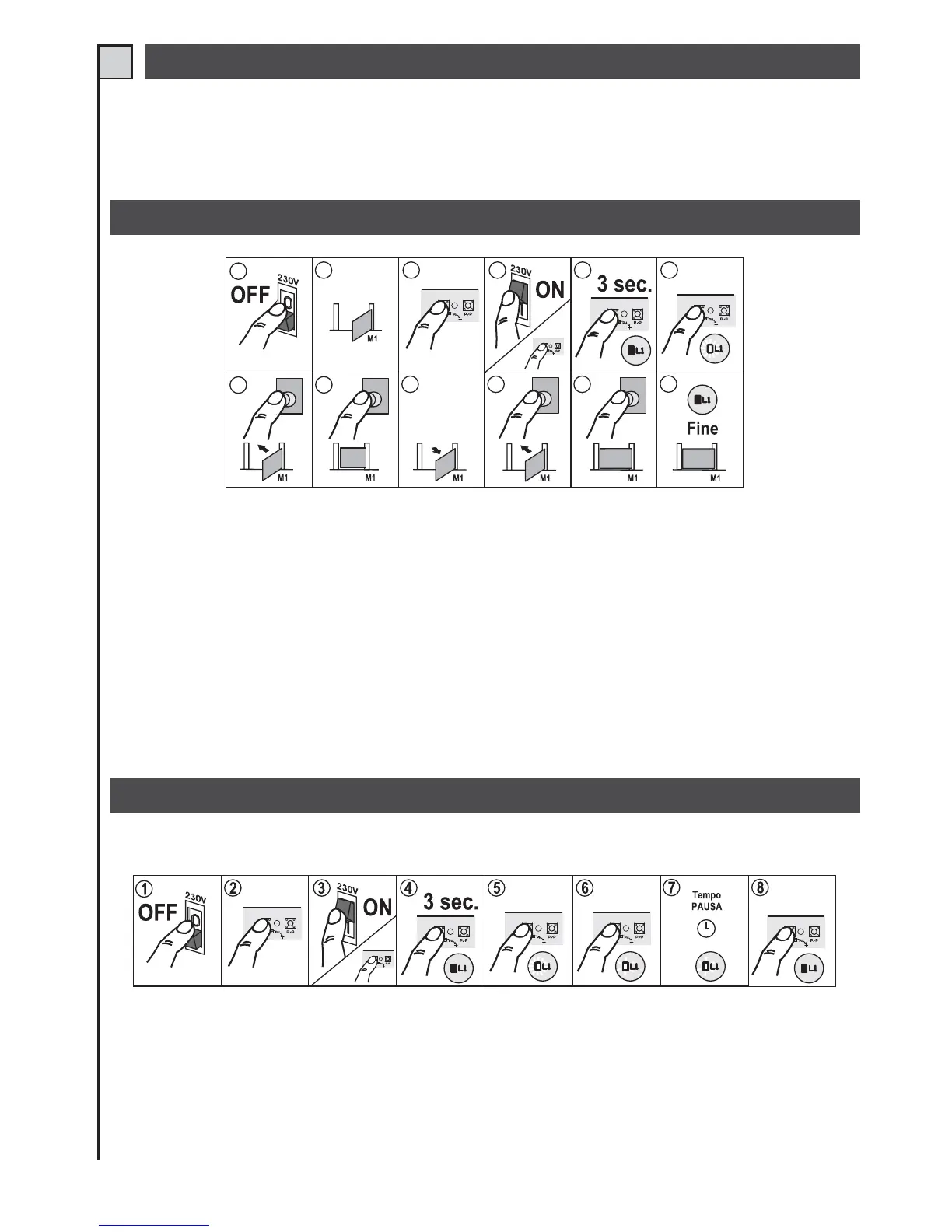

1 e 2 - Con cancello a metà corsa togliere alimentazione alla centrale.
3 - Premere il tasto STOP/PROG (part 21 di fig. 1).
4, 5 e 6 - Alimentare la centrale tenendo premuto il tasto STOP/PROG. per almeno 3 sec. Si accende il led di programmazione
L1 (part. 8 di fig. 1). La stessa funzione può essere fatta tenendo premuto il tasto STOP/PROG. cortocircuitando per un
attimo i pin di reset (part. 15 di fig. 1) e rilasciando il tasto STOP/PROG. quando si accende il led L1.
7 - Dare un comando pedonale. Il cancello chiude.
8 - In battuta di chiusura ridare un comando pedonale se non sono presenti i finecorsa o encoder o MAS200.
9 - Il cancello parte in apertura.
10 - All’apertura pedonale desiderata dare un comando pedonale. Il cancello si ferma e riparte in chiusura.
11 - Arrivato in battuta di chiusura ridare un comando pedonale se non sono presenti i finecorsa o encoder o MAS200.
12 - Il motore si ferma ed il led L1 si spegne.
PROGRAMMAZIONE INDIPENDENTE TEMPO DI PAUSA
Con questa procedura è possibile modificare il tempo di pausa senza riprogrammare completamente la centralina.
1 - A cancello chiuso togliere alimentazione alla centrale.
2 - Premere il tasto STOP/PROG (part 21 di fig. 1).
3, 4 e 5 - Alimentare la centrale tenendo premuto il tasto STOP/PROG. per almeno 3 sec. Si accende il led di programmazione
L1 (part 8 di fig. 1).
