15 - Le vantail avec le moteur M2 part automatiquement en ouverture.
16 - Presser la touche P/P quand le vantail avec le moteur M2 arrive à compléter l’ouverture.
17 - Il faut laisser ensuite s’écouler le temps de pause désiré avant la refermeture.
18 - Quand le temps de pause désiré s’est écoulé, presser la touche P/P, le moteur M2 part en fermeture.
19 et 20 - Durant cette manœuvre nous devons choisir l’espace de décalage en fermeture des deux vantaux. Pour
paramétrer le temps de retard, presser la touche P/P quand le vantail avec le moteur M2 a atteint le point où le
vantail avec le moteur M1 devrait partir. Le moteur M2 s’arrête un instant puis repart en fermeture.
21 - Presser la touche P/P quand le vantail avec le moteur M2 arrive à compléter la fermeture.
22 - Le vantail avec le moteur M1 commence à fermer.
23 et 24 -
Presser la touche P/P dès que le vantail avec le moteur M1 arrive à compléter la fermeture. La led L1 s’éteint.
*Note: Si le dip 9 est mis sur ON après avoir effectué la programmation, la logique de commande effectuera
des ralentissements préprogrammés à l’usine.
Pour modifier les ralentissements, voir le chapitre PROGRAMMATION DES TEMPS DE RALENTISSEMENT.

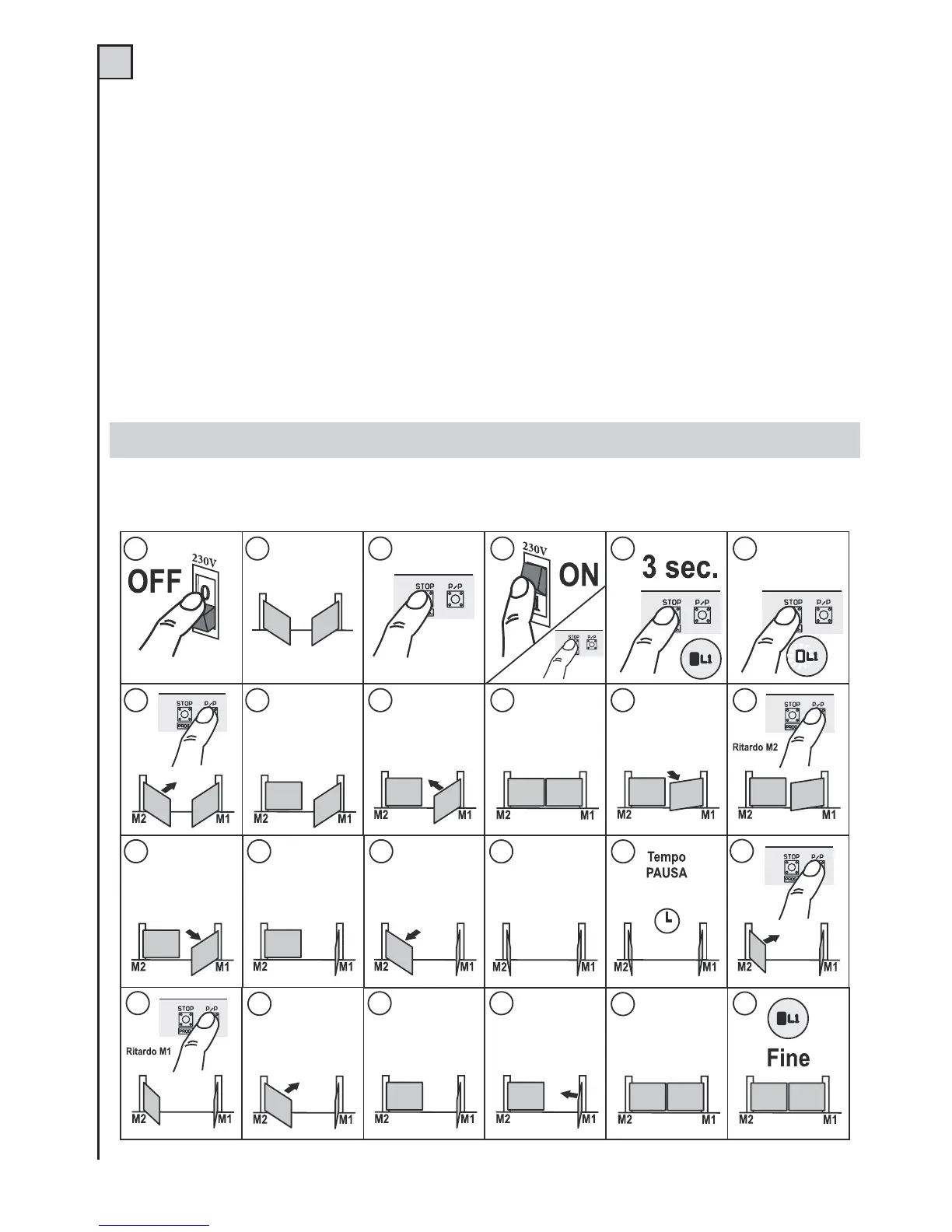

AUTOMATISATION DE 2 MOTEURS AVEC FINS DE COURSE ÉLECTRIQUES OU ENCODEUR (ou avec module MAS200)
PROGRAMMATION SIMPLE - dip 9 sur OFF - pos. 14 fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23
TYPOLOGIE 2
