Notes avant la programmation:
- Vérifier d’avoir mis le dip-switch n° 11 sur OFF (pos.14 - fig.1)
- Vérifier d’avoir connecté le moteur sur M1 (bornes 1 - 2 et 3)
L’éventuel module anti-écrasement MAS200 doit être connecté uniquement après avoir effectué la procédure
d’auto-apprentissage.

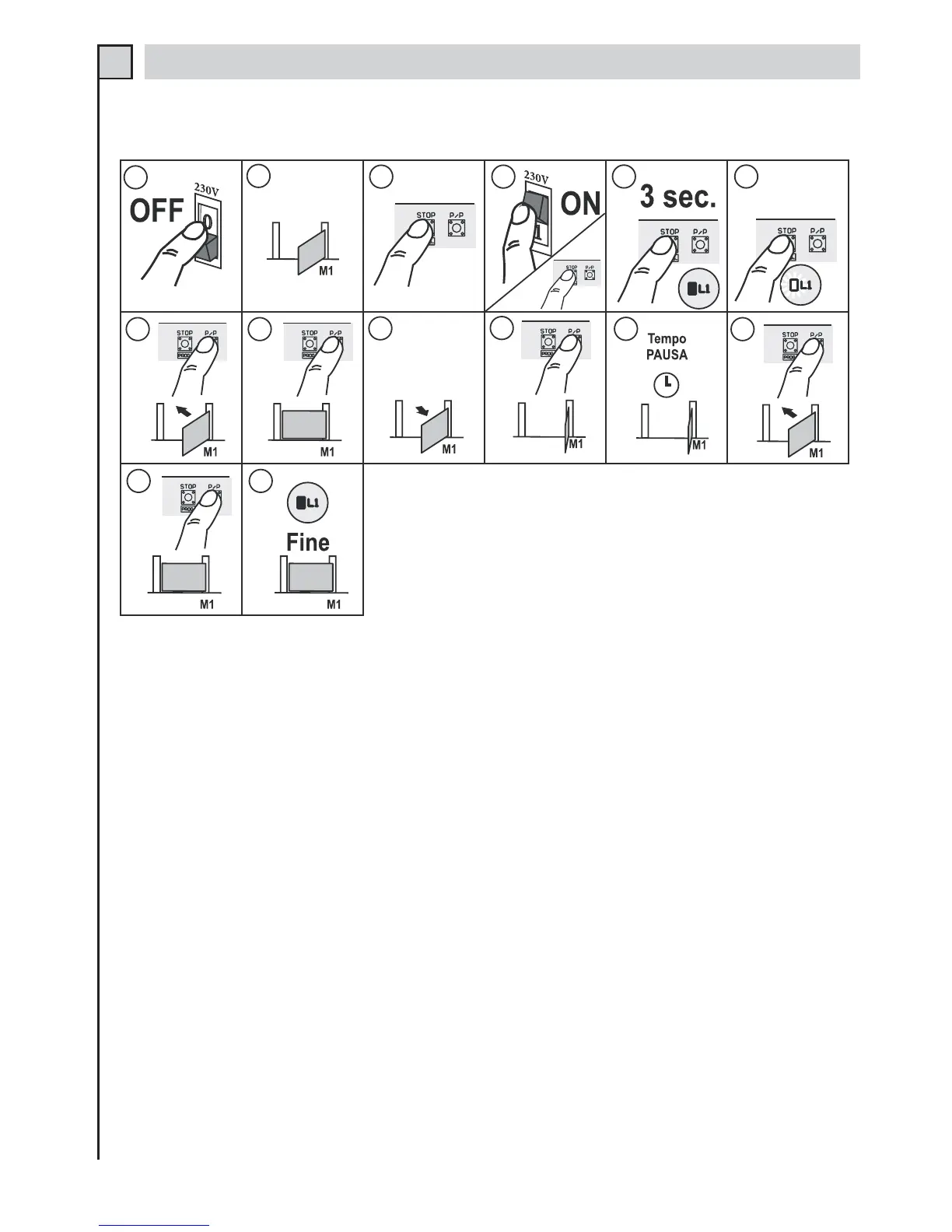

Programmation:
1 - Couper l’alimentation de la logique.
2 - Positionner le portail à mi-course.
3 - Presser la touche STOP/PROG. (pos. 21 fig.1)
4, 5 et 6 - Alimenter la logique en maintenant la pression sur la touche STOP/PROG. jusqu’à ce que la led L1 s’allume
(pos. 8 - fig. 1)
7 - Presser la touche P/P (pos. 20 – fig. 1), le moteur part en fermeture. (Si le moteur tourne dans le sens contraire,
couper l’alimentation, inverser les phases du moteur et répéter la procédure).
8 et 9 - Arrivé à la butée d’arrêt, presser la touche P/P, le moteur s’arrête et repart automatiquement en ouverture.
10 - Dès que le portail est complètement ouvert, presser la touche P/P.
11 - Il faut laisser ensuite s’écouler le temps de pause désiré avant la refermeture.
12 - Quand le temps de pause désiré s’est écoulé, presser la touche P/P, le portail se referme.
13 et 14 - Dès que le portail est complètement fermé, presser P/P, le moteur s’arrête et la led L1 s’éteint.
*Note: Si le dip-switch 9 est mis sur ON après avoir effectué la programmation, la logique de commande
effectuera des ralentissements préréglés à l’usine. Pour modifier les ralentissements, voir le chapitre
PROGRAMMATION DES TEMPS DE RALENTISSEMENT.
AUTOMATISATION D1 MOTEUR SANS FINS DE COURSE ÉLECTRIQUES ET SANS ENCODEUR
PROGRAMMATION SIMPLE - dip-switch 9 sur OFF - pos. 14 fig. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
