AUTOMATION MIT 2 ANTRIEBEN OHNE ELEKTRISCHE ENDSCHALTER, ENCODER UND MAS200
EINFACHE PROGRAMMIERUNG - Dip 9 auf OFF – Det. 14 in Abb. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23

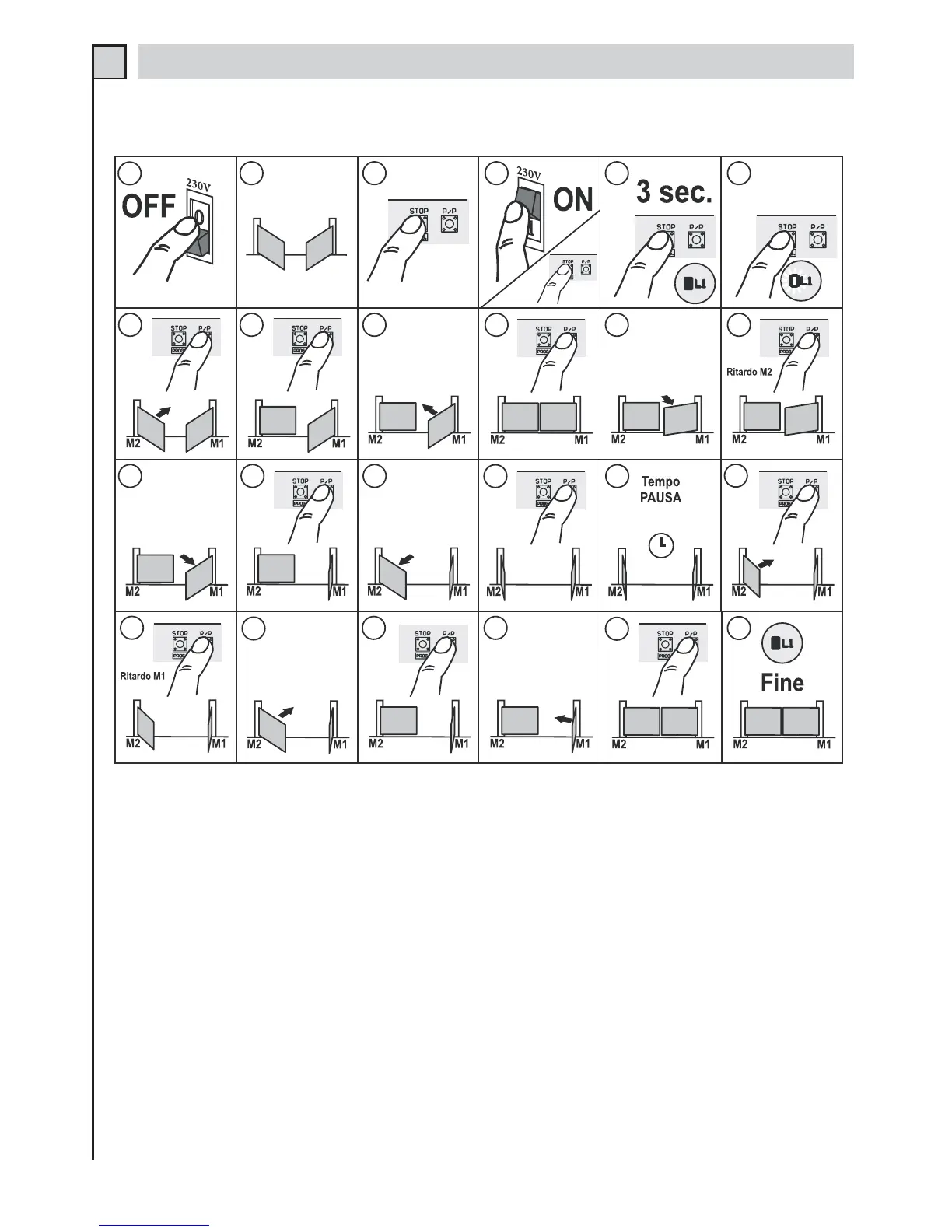

Programmierung:
1 - Die Spannungsversorgung zur Steuerung abschalten.
2 - Das Tor auf Laufhälfte verschieben.
3 - Auf die Taste PROG./STOP drücken (Det. 21 in Abb. 1)
4, 5 und 6 - Die Spannungsversorgung zur Steuerung einschalten, Taste STOP/PROG gedrückt halten, bis LED L1
aufleuchtet (Det. 8 in Abb. 1).
7 - Auf die Taste P/P drücken (Det. 20 in Abb. 1); Antrieb M2 startet in Schließung (Torflügel ohne Elektroschloss). (falls der Antrieb
umgekehrt dreht, die Spannungsversorgung abschalten, die Phasen des Antriebs umkehren und das Verfahren wiederholen).
8 und 9 - Am Endanschlag angelangt, auf die Taste P/P drücken; Antrieb M2 stoppt und Antrieb M1 (Torflügel mit
Elektroschloss) startet automatisch in Schließung.
10 und 11- Wenn auch M1 am Endanschlag angelangt ist, auf die Taste P/P drücken; der Antrieb stoppt und startet
dann automatisch in Öffnung.
12 - Bei dieser Bewegung muss die Verstellung der beiden Torflügel in Öffnung gewählt werden. Um die Verzögerungszeit
einzustellen, auf die Taste P/P drücken, wenn der Torflügel mit Antrieb M1 den Punkt erreicht hat, an dem der
Antrieb M2 starten sollte.
13 - Antrieb M1 stoppt kurz und bewegt sich dann in Öffnung.
14 - Auf die Taste P/P drücken, wenn der an M1 angeschlossene Torflügel seine Öffnungsbewegung ganz beendet hat.
