77
Wichtige Anmerkungen vor der Programmierung:
- Prüfen, dass Dip Nr. 11 auf OFF gestellt ist (Det. 14 in Abb. 1)
- Prüfen, dass der Antrieb an M1 (Klemmen 1 – 2 und 3) angeschlossen ist.
Das eventuelle Antiquetsch-Sondermodul MAS200 darf erst eingeschaltet sein, nachdem die Selbsterlernung
ausgeführt ist.

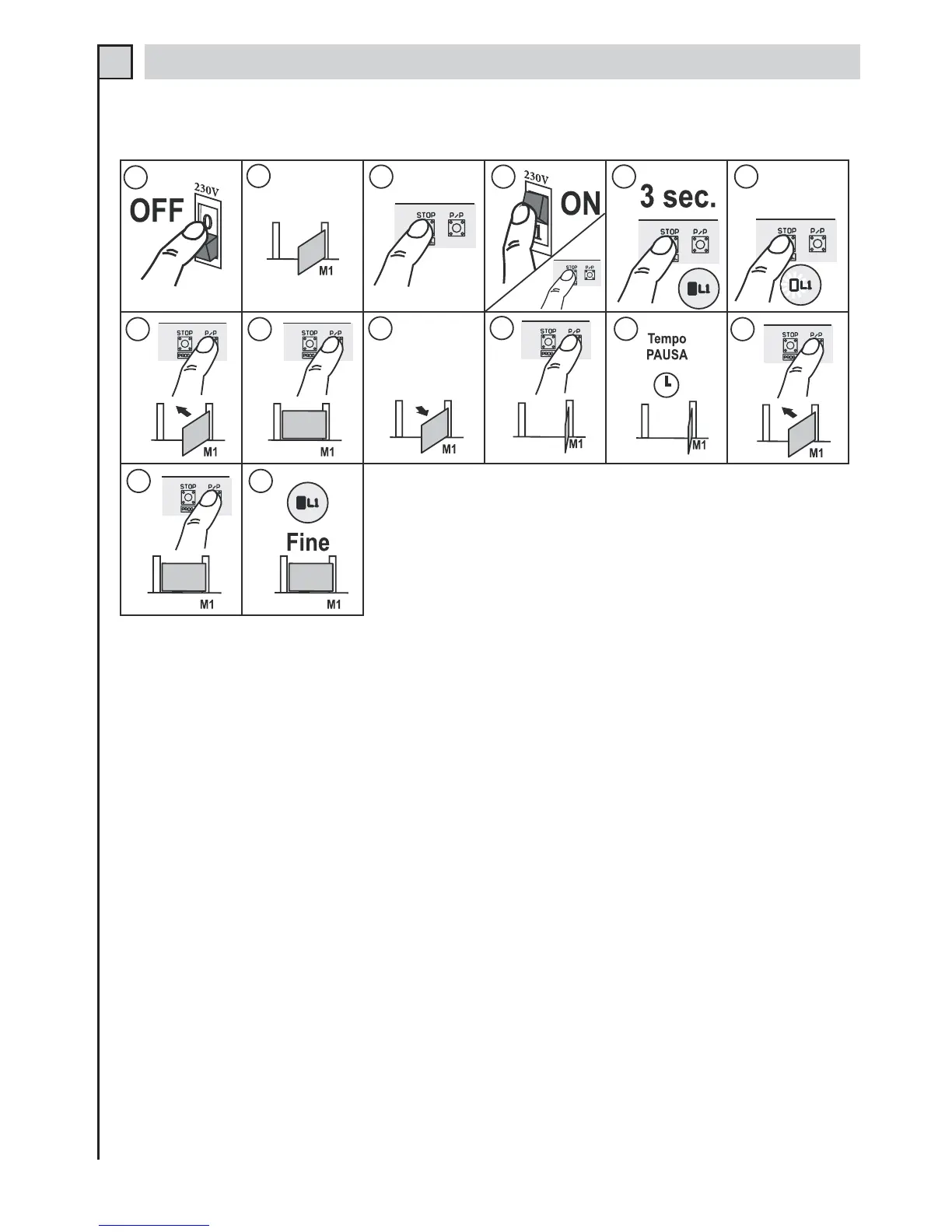

Programmierung:
1 - Die Spannungsversorgung zur Steuerung abschalten.
2 - Das Tor auf Laufhälfte verschieben.
3 - Auf die Taste PROG./STOP drücken (Det. 21 in Abb. 1)
4, 5 und 6 - Die Spannungsversorgung zur Steuerung einschalten, Taste STOP/PROG gedrückt halten, bis LED L1
aufleuchtet (Det. 8 in Abb. 1).
7 - Auf die Taste P/P drücken (Det. 20 in Abb. 1); der Antrieb startet in Schließung. (falls der Antrieb umgekehrt dreht,
die Spannungsversorgung abschalten, die Phasen des Antriebs umkehren und das Verfahren wiederholen).
8 und 9 – Am Anschlag angelangt, auf P/P drücken. Der Antrieb stoppt und startet dann automatisch in Öffnung.
10 - Auf die Taste P/P drücken, sobald das Tor ganz geöffnet ist.
11 - Vor dem Zulauf muss die gewünschte Pausezeit vergehen.
12 - Nach Ablauf der gewünschten Pausezeit, auf die Taste P/P drücken. Das Tor schließt sich wieder.
13 und 14 - Auf die Taste P/P drücken, sobald das Tor ganz geschlossen ist. Der Antrieb stoppt und die LED L1 schaltet sich aus.
*Anmerkung: Falls Dip 9 nach der Programmierung auf ON gestellt wird, wird die Steuerung werkseitig
eingestellte Soft-Stopps ausführen. Um die Soft-Stopps zu ändern, siehe das Kapitel PROGRAMMIERUNG
DER SOFT-STOPP-ZETEN
AUTOMATION MIT 1 ANTRIEB OHNE ELEKTRISCHE ENDSCHALTER UND OHNE ENCODER
EINFACHE PROGRAMMIERUNG - Dip 9 auf OFF – Det. 14 in Abb. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
TYP 3
D
