TYPE 1
AUTOMATISERING VAN 2 MOTOREN ZONDER ELEKTRISCHE EINDSCHAKELAARS, ZONDER ENCODER EN ZONDER MAS200
EENVOUDIGE PROGRAMMERING - dip 9 op OFF - deel 14 op afb. 1*
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
23

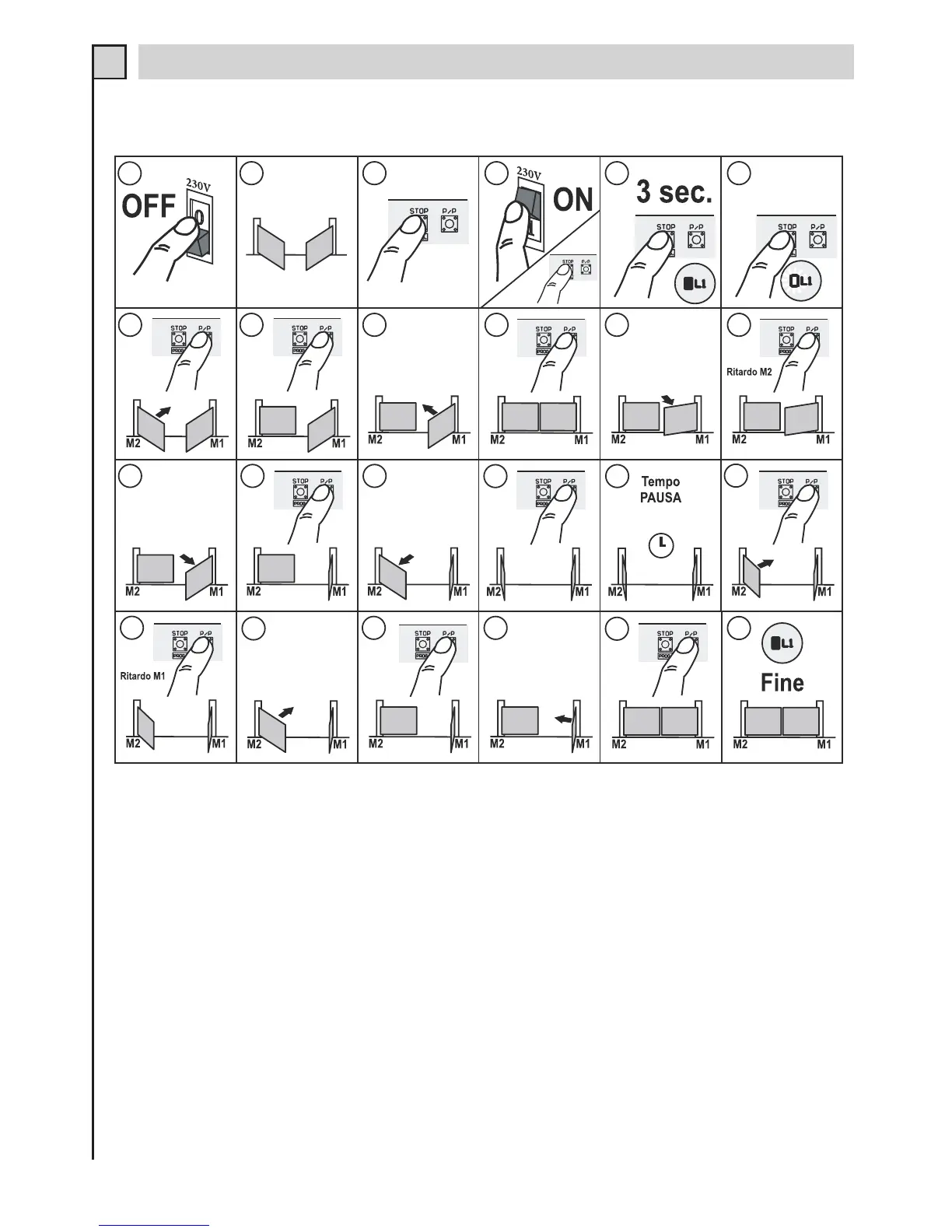

Programmering:
1 - Schakel de stroomtoevoer naar de besturingseenheid uit.
2 - Zet de poort halverwege.
3 - Druk op de toets STOP/PROG. (deel 21 op afb.1).
4, 5 en 6 - Schakel de stroomtoevoer naar de besturingseenheid in en houd daarbij de toets STOP/PROG. ingedrukt
tot de led L1 (deel 8 op afb. 1) gaat branden.
7 - Druk op de knop P/P (deel 20 op afb. 1), de motor M2 (vleugel zonder elektrisch slot) start in de sluitrichting (als de motor de
tegengestelde kant op draait, schakelt u de stroomtoevoer uit, keert de fasen van de motor om en voert de procedure opnieuw uit).
8 en 9 - Wanneer de poort op de aanslag is gekomen drukt u op de knop P/P, de motor M2 stopt en de motor M1
(vleugel met elektrisch slot) start automatisch in de sluitrichting.
10 en 11- Wanneer ook M1 bij de stop komt, drukt u op de knop P/P, de motor stopt en start opnieuw in de openingsrichting.
12 - Tijdens deze beweging moet u de ruimte voor vertraging van de ene vleugel ten opzichte van de andere bij het
openen bepalen. Voor het invoeren van die vertragingstijd drukt u op de knop P/P wanneer de vleugel met de motor
M1 het punt heeft bereikt waarop de vleugel met de motor M2 zou moeten vertrekken.
13 - De motor M1 stopt eventjes en start daarna in de openingsrichting.
14 - Druk op de knop P/P wanneer de vleugel met de motor M1 bijna helemaal open is.
15 - De vleugel met de motor M2 start automatisch in de openingsrichting.
