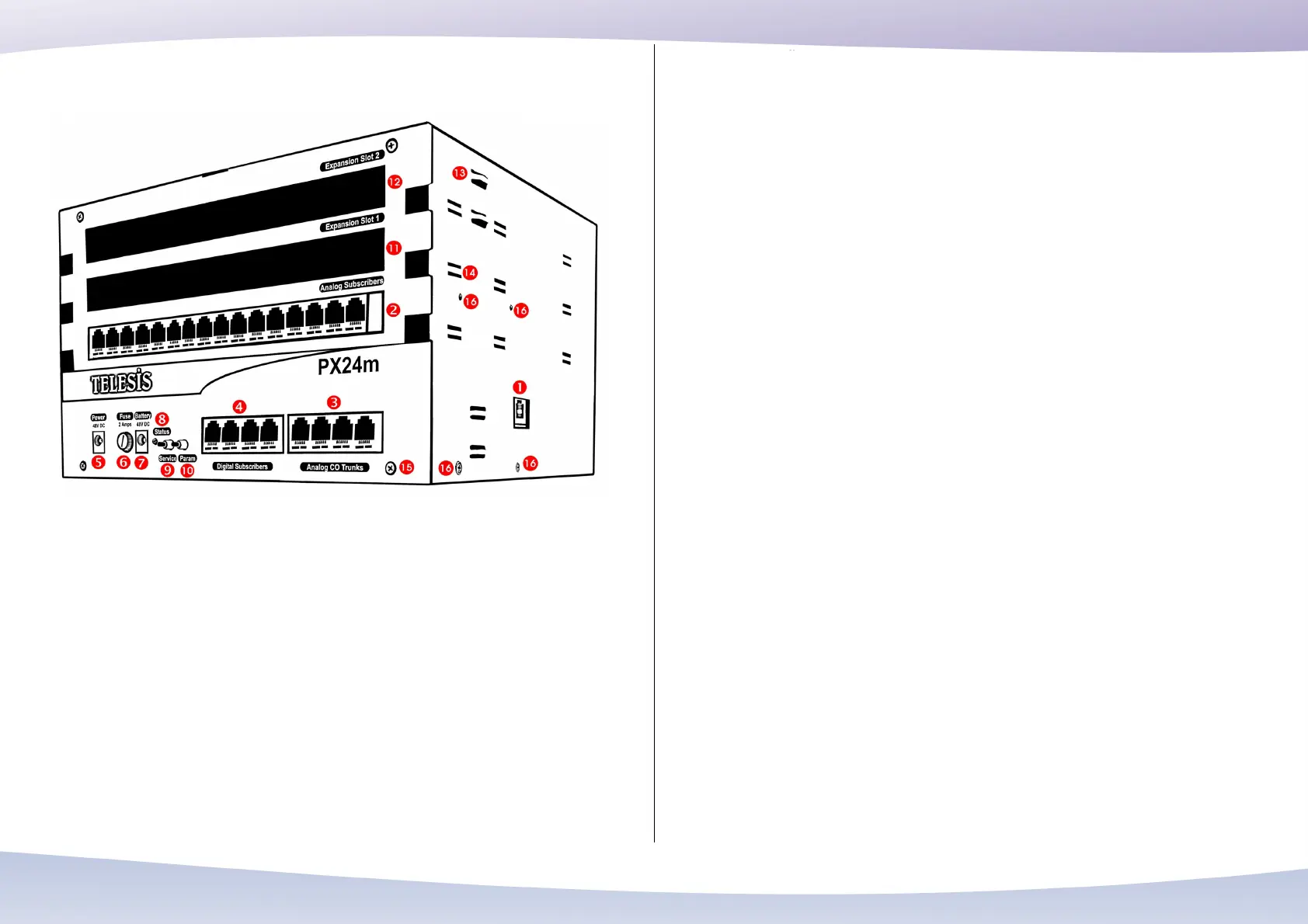

PX24M
1 Ethernet connector
2 RJ11 connectors for analog subscribers. Default access codes are from 132 to
147 (right to left)
3 RJ11 connectors for analog CO trunks. Default access codes are from 116 to
119 (right to left)
4 RJ11 connectors for digital subscribers. Default access codes are from 100 to
103 (right to left)
5 AC-DC power converter connector
6 Fuse
7 Connector for optional battery
8 Status led
9 Service button
10 Parameter button
11 Expansion slot 1 for DASF, DATF, DDS, or DEM card
12 Expansion slot 2 for DASF, DATF, DDS, DEM, or DDL card
13 Notches for fixing cables
14 Slot guides
15 Screws fixing the front panel to the system cabinet
16 Screw holes for optional 19inch rack adapter
33
