Tempur-Pedic Sleeptracker STS-40A - Guía de Conexiones

32
Caja de control
Cable eléctrico
Cable de entrada de
electricidad
Fuente de
alimentación (1)
Sensor
Sleeptracker
®
Sensor
Sleeptracker
®
Procesador
Sleeptracker
®
Cable
Inteligente
Sleeptracker
®
Caja de
emergencia
Cable Extensión
USB
Bifurcador
Cargador USB
Puertos de Carga USB
Luz debajo de la Cama
Puertos de conexión
a todos los motores
de la cabacera y
motores de la pies
(instalados debajo
de la base)

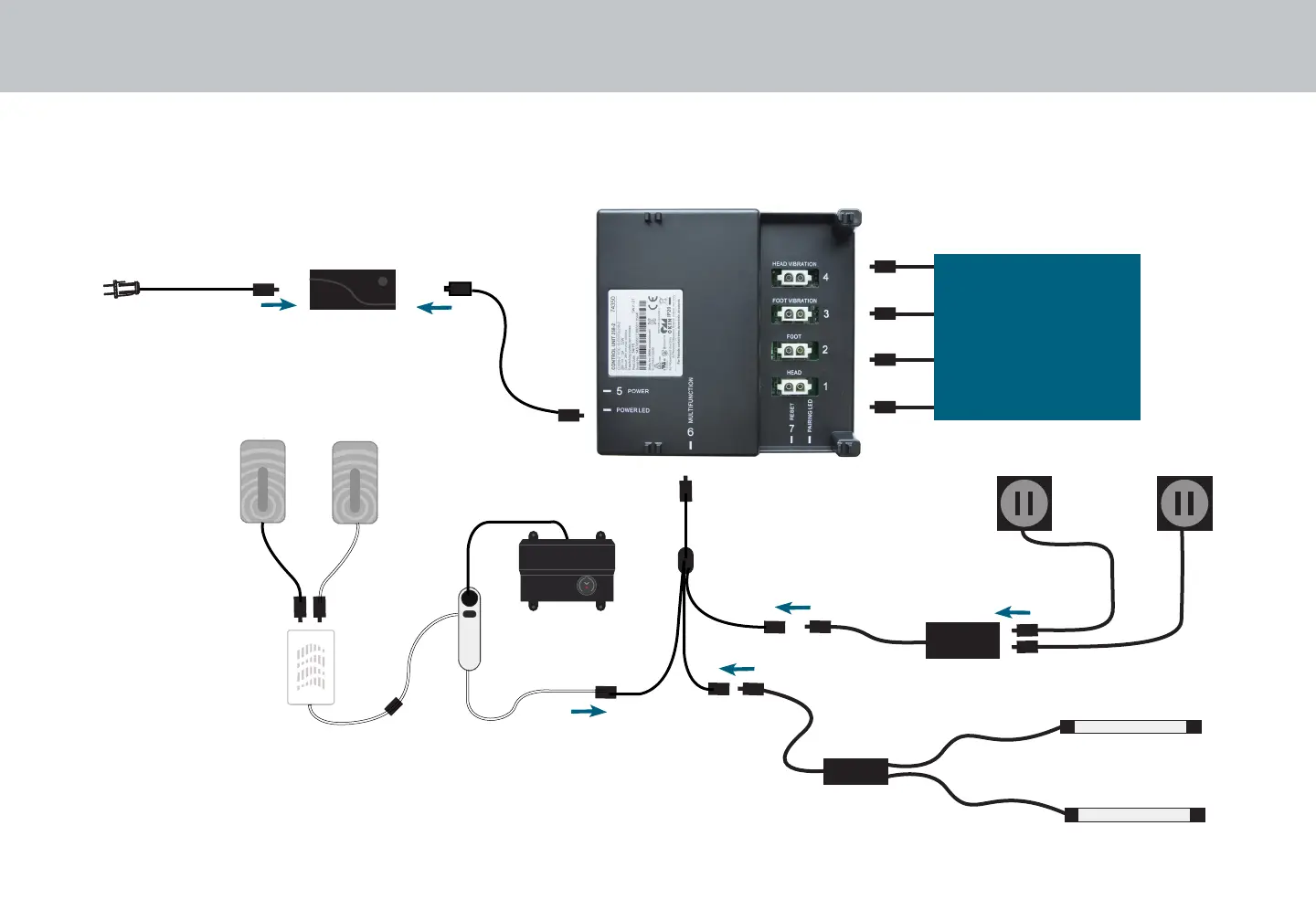

Antes de comenzar la instalación, verifique este diagrama para saber cómo debe conectar los cables.
diagrama de conexiones
