9

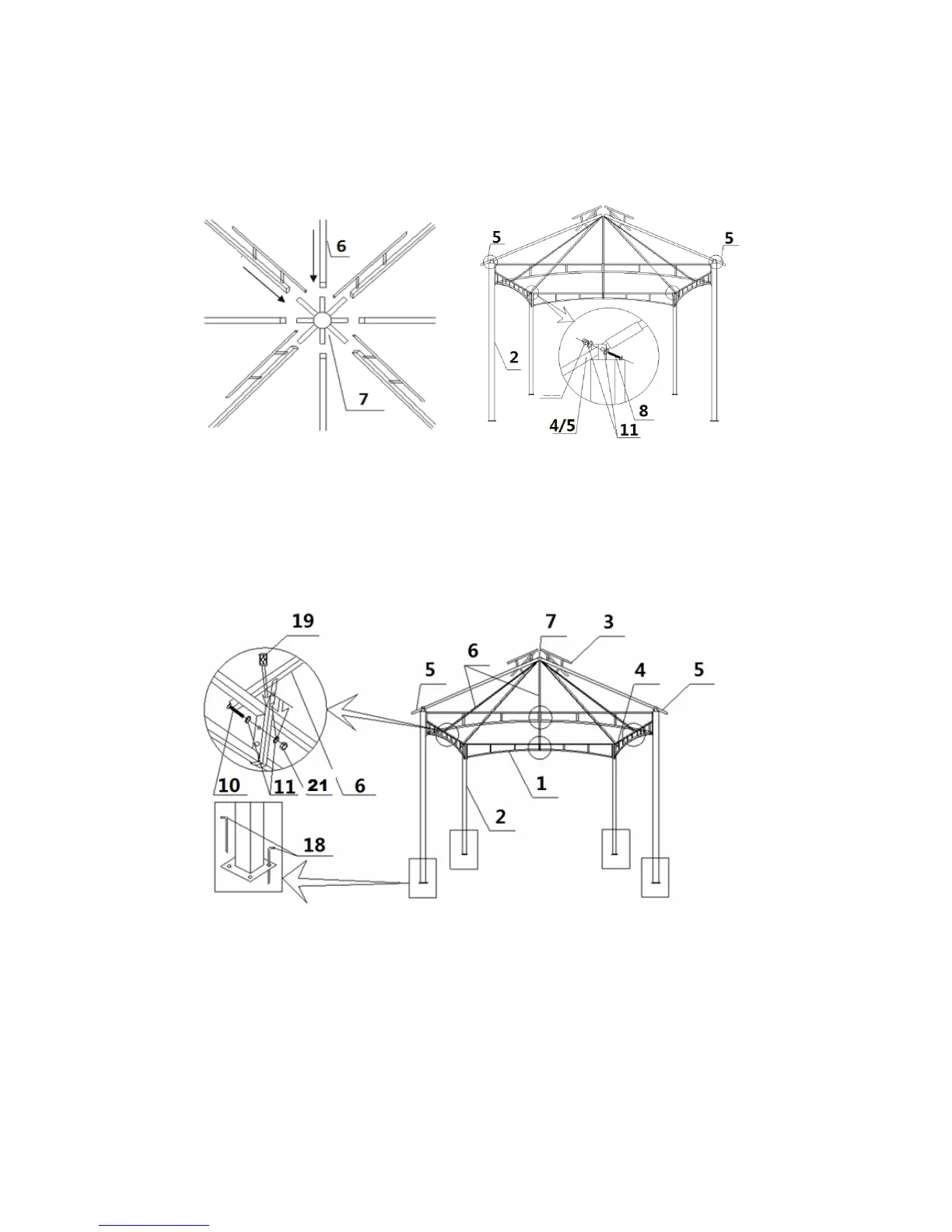

Step 4
3+4
3+4
3+5
3+5
Stecken Sie die Dachstützen (3+4) und (3+5) sowie die kurzen Stangen (6) in das Dach-
kreuz (7).
Platzieren Sie die Dachkonstruktion auf dem Gestell.
Befestigen Sie die Dachstützen (3+4) und (3+5) mit Schrauben (8), Unterlegscheiben
(11) und Muttern (
12) oben an den Standbeinen.
Step 5
Stellen Sie sich in den Pavillon und stecken Sie die Enden der kurzen Stangen (6) in
das rechte Loch, in der Mitte jeder Rahmenteilgruppe (1+1).
Schließen Sie das linke Loch mit der Endkappe für Rahmenteil (19).
Schrauben Sie Schraube 10, Unterlegscheiben (11) und Hutmutter (21) in die oberen
Lö-cher der Rahmenteilgruppe (1+1).
Ziehen Sie jetzt alle Schrauben und Muttern an.
Stecken Sie die Abdeckkappen (13) auf die Schrauben (8, 9 und 10).
Sichern Sie die Standbeine mit Heringen (18).
12
