Aufbau

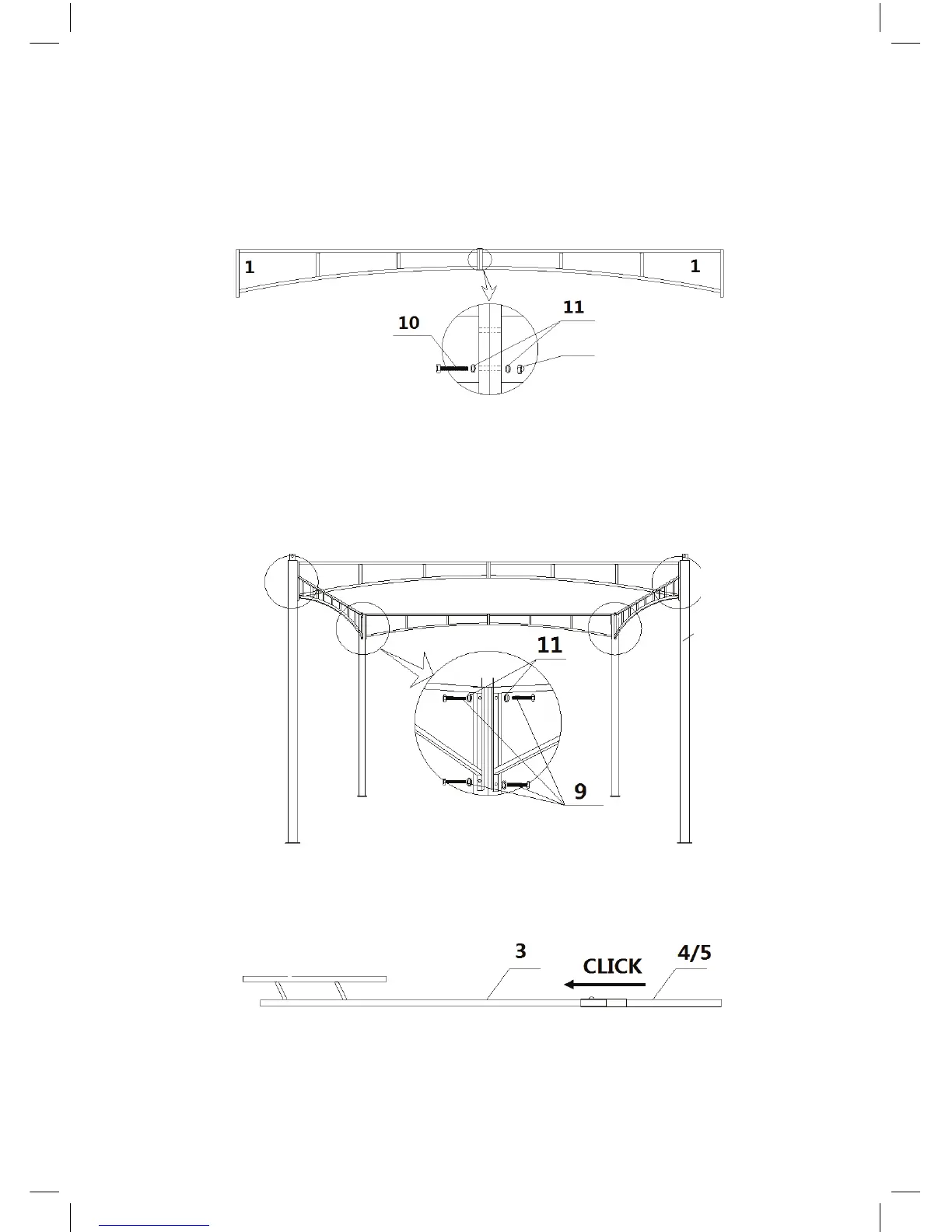

Step 1
Verbinden Sie zwei Rahmenteile (1) mit Schraube (10), Unterlegscheibe (11) und Hut-
mutter (21). Benutzen Sie dafür das untere der Löcher.
Wiederholen Sie diesen Step bis sie vier Rahmenteilgruppen (1+1) haben.
(Ziehen Sie die Schrauben erst komplett fest, wenn alle Teile zusammengebaut sind)
Step 2
Befestigen Sie die Rahmenteilgruppen (1+1) mit Schrauben (9) und Unterlegscheiben
(11) oben an den Standbeinen (2).
Step 3
Stecken Sie die Dachstützen (3) in die Dachstützverlängerungen (4) und die Dachtextil-
spanner (5). Die Verbindungen müssen hörbar einrasten.
1+1
2
21
