D
18

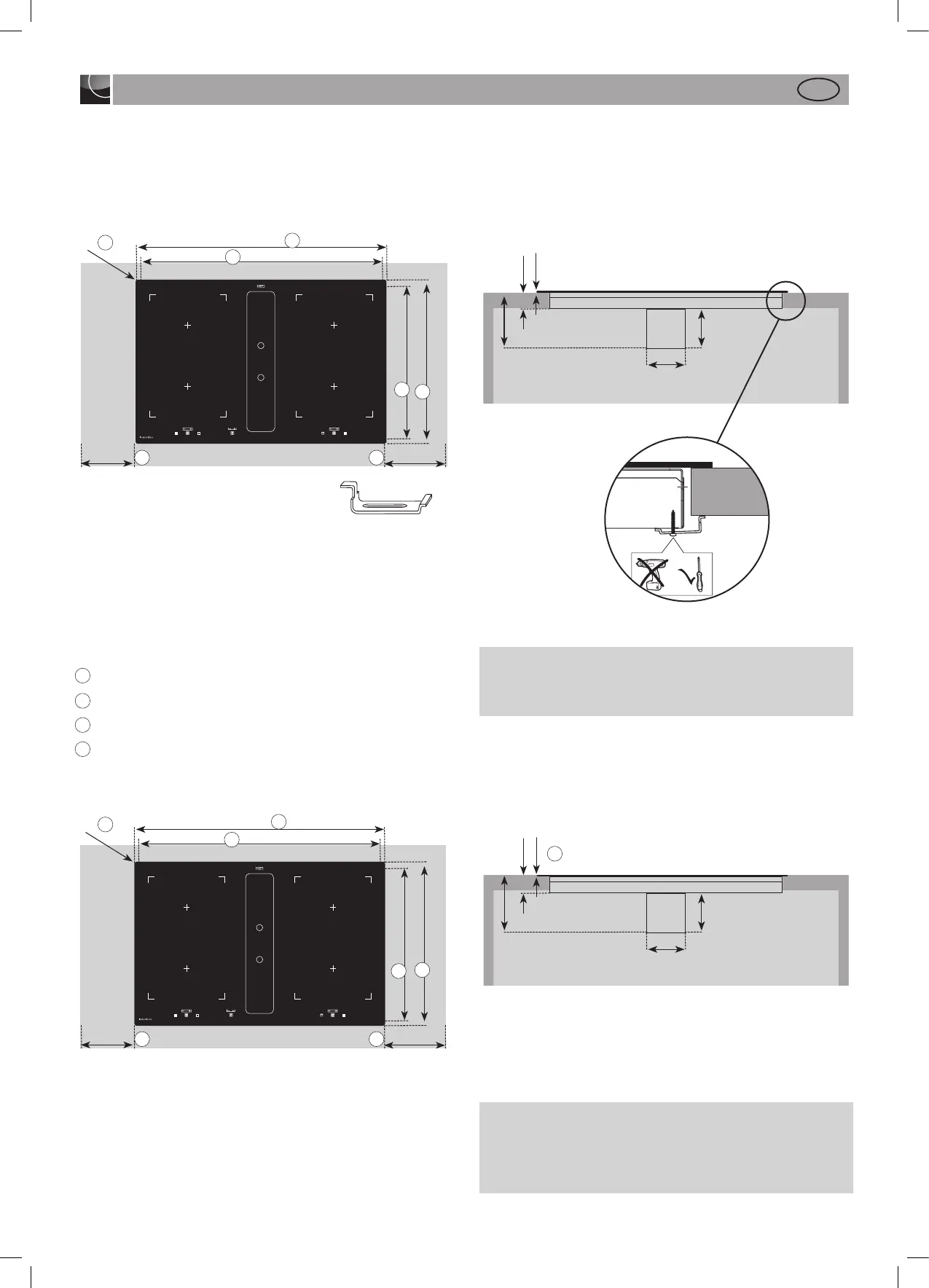

Montage
Variable Einbaumöglichkeiten:
Wählen Sie beim Einbau zwischen:
Aufl iegenden Einbau
Flächenbündigen Einbau
Made in Germany
Made in Germany
750+1
750+1
min.50
min.50
min.50
min.50
500+1
500+1
520
524+1
800
804+1
R5
R7
4
4,5 -0,5
51
55
115
166
170
Wichtig
Durch schiefe Aufl age oder Verspannen besteht beim Einbau
des Glaskeramik-Kochfeldes Bruchgefahr!
Lasche
· Das Kochfeld einsetzen und ausrichten.
· Von unten die Laschen mit Schrauben an den vorgesehenen
Befestigungslöchern einsetzen, ausrichten und festziehen.
· Die Schrauben nur mit einem Schraubendreher von Hand
anziehen; keinen Akkuschrauber verwenden.
· Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten
achten.
1 Mindestabstand zu benachbarten Wänden
2 Ausschnittmaß
3 Ausfräsmaß
4 Kochfeldaußenmaß
Dichtband in die Ecke der Aufl agekante der Arbeitsplatte aufkle-
ben, so dass sich kein Silikonkleber unter das Kochfeld durchdrü-
cken kann.
Das Kochfeld ohne Kleber in den Arbeitsplattenausschnitt ein-
legen und ausrichten. Gegebenenfalls Höhenausgleichsplatten
unterlegen.
Den Spalt zwischen Kochfeld und Arbeitsplatte mit einem hitze-
beständigen Silikonkleber ausfugen.
Wichtig
Silikonkleber darf sich an keiner Stelle unter die Aufl agefl äche
des Kochfeldes drücken. Ein späteres Herausnehmen des Koch-
feldes ist sonst nicht mehr möglich. Bei Nichtbeachtung keine
Gewährleistung.
1
1
1
1
2
2
2
2
3
3
3
4
4
4
3
115
84 x 455
84 x 455
