Montage

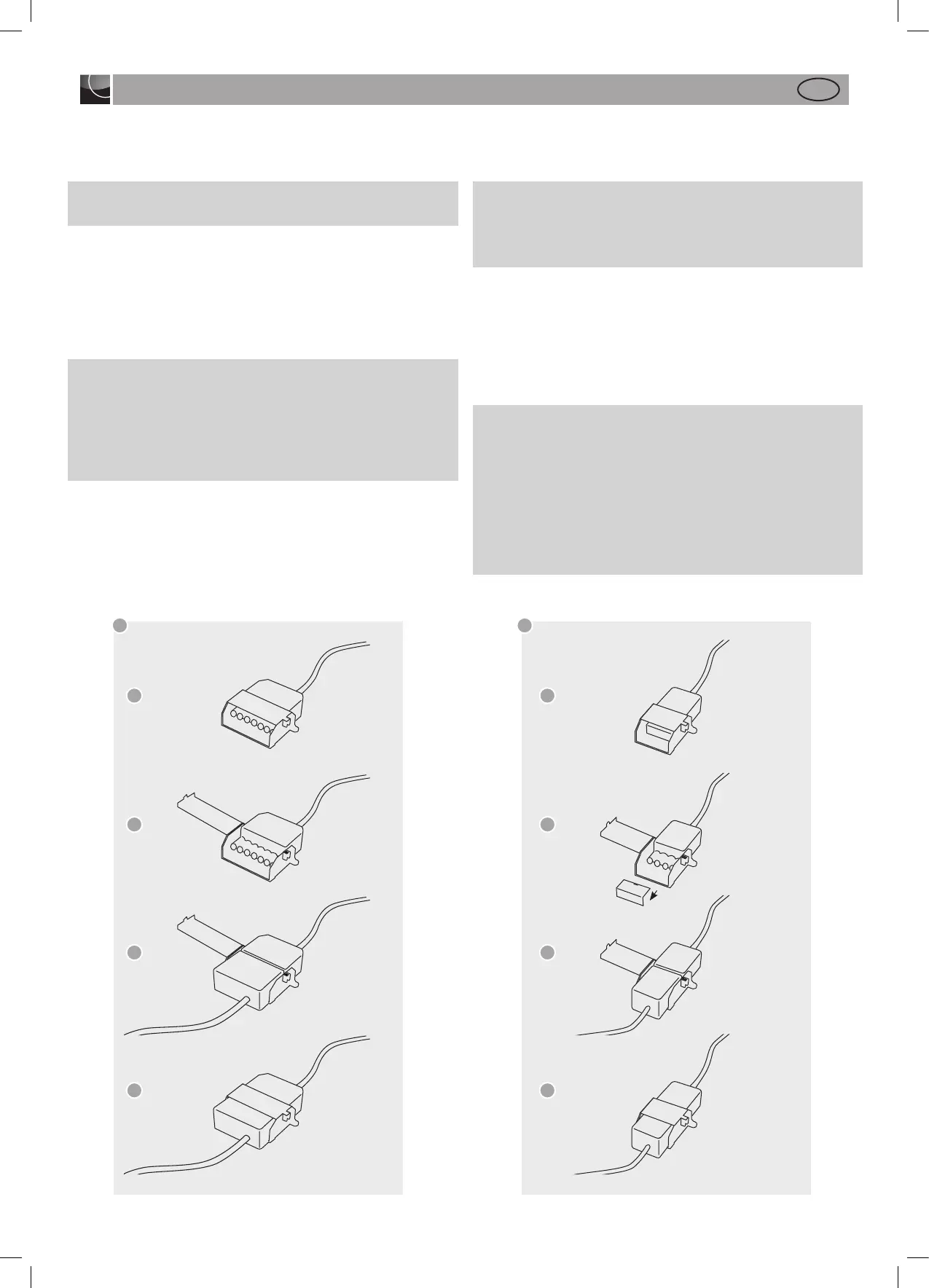

7-poliger Stecker Anschluss Lüfter
Achtung
Steckverbindung Lüfter muss vor dem Netzanschluss erfolgen!
Für den Anschluss Lüfter verbinden Sie die beiden 7-poligen Ste-
cker.
Steckersicherung am 7 poligen Stecker (Lüfter) des Kochfeldes
öffnen und denn 7 poligen Gegenstecker vom Lüfter (e) aufste-
cken bis dieser sicher einrastet. Anschließend die Steckersiche-
rung wieder verschließen.
Achtung
Vor einem wieder öffnen der Steckerverbindung das Gerät un-
bedingt stromlos machen. Der Netzanschluss darf erst erfolgen,
wenn die Steckverbindung hergestellt ist.
Das Kochfeld darf nur eingeschaltet werden, wenn der Gegen-
stecker vom Lüfter sicher aufgesteckt und die Steckersicherung
verschlossen ist.
4-poliger Stecker Anschluss Plasmafi lter (optional)
Achtung
Steckersicherung und Schutzabdeckung darf nur bei Anschluss
des entsprechenden Plasmafi lters (optional) abgenommen wer-
den! Steckverbindung Plasma muss vor dem Netzanschluss erfol-
gen!
Für den Anschluss Plasma (optional) verbinden Sie die beiden
4-poligen Stecker.
Steckersicherung am 4 poligen Stecker (Plasma) des Kochfeldes
öffnen und Schutzabdeckung entfernen. Denn 4 poligen Gegen-
stecker vom Plasmafi lter (g) aufstecken bis dieser sicher einrastet.
Anschließend die Steckersicherung wieder verschließen.
Achtung
Vor einem wieder öffnen der Steckerverbindung das Gerät un-
bedingt stromlos machen. Der Netzanschluss darf erst erfolgen,
wenn die Steckverbindung hergestellt ist.
Das Kochfeld darf nur eingeschaltet werden, wenn der Gegen-
stecker vom Plasma (optional) sicher aufgesteckt und die Ste-
ckersicherung verschlossen ist.
Wird der Plasmafi lter zu einem späteren Zeitpunkt wieder entfernt,
muss der 4 polige Stecker des Kochfeldes wieder mit der Schutz-
abdeckung und Steckersicherung sicher verschlossen werden.
e
g
1
2
3
4
1
2
3
4
