7.2 Veiligheidsafstanden bij gebruik van GEÏSOLEERDE rookkanalen

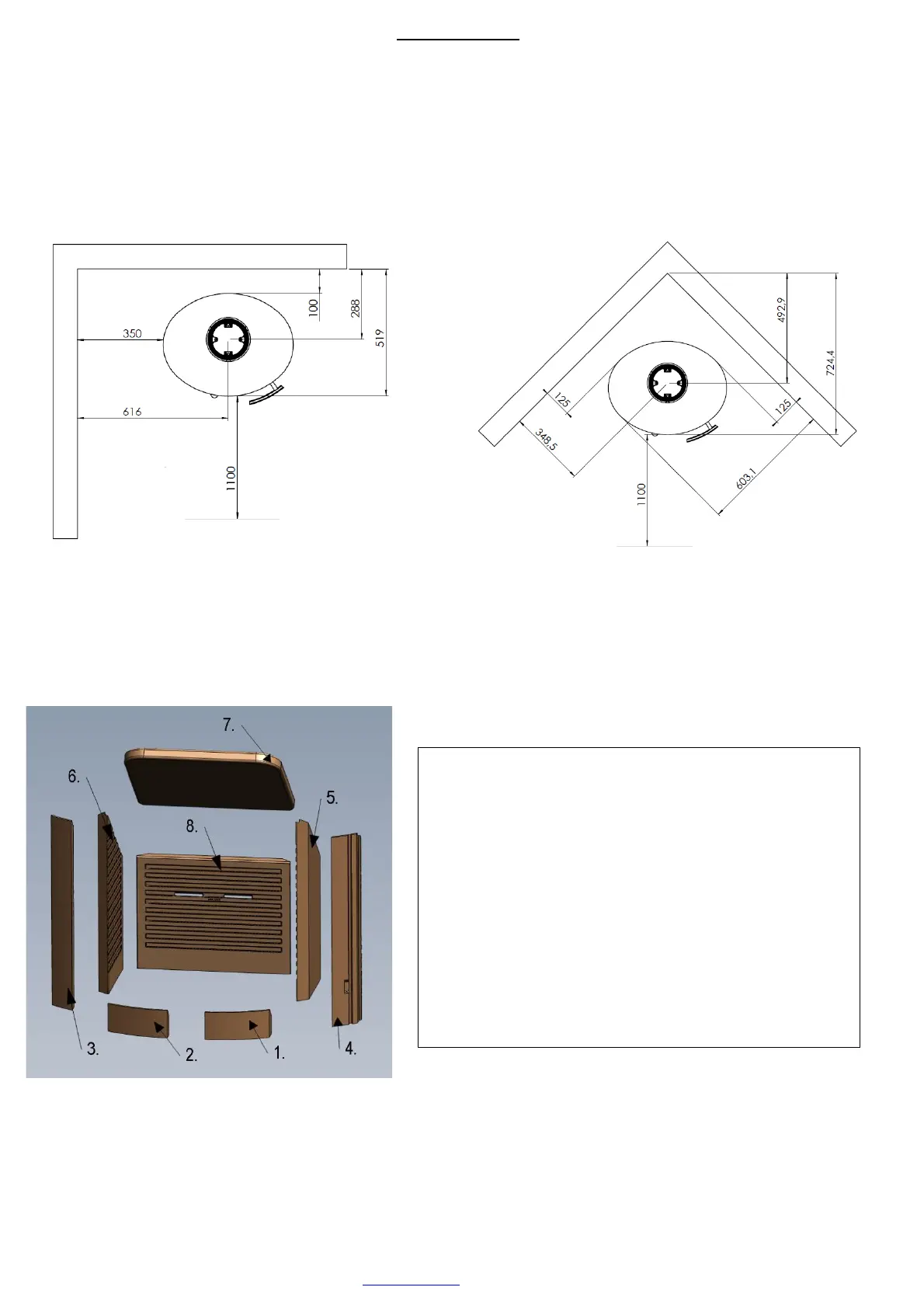

Afstand tot de brandbare muur achter de kachel: 100 mm Afbeelding 1
Afstand tot de brandbare zijmuur: 350 mm Afbeelding 1
Afstand bij plaatsing onder een hoek van 45° in de hoek: 125 mm Afbeelding 2
Afstand tot brandbare onderdelen (meubels, enz.) voor de kachel: 1100 mm Afbeelding 1 & 2
Opmerking: De afstand vanaf de bovenkant
van de kachel tot het plafond is minimaal: 750 mm
Afbeelding 1 Afbeelding 2
8 Tekeningen met uitleg
8.1 Vervanging van isolatieplaten
Type: Alle modellen in de serie
1. Verwijder eerst de twee vermiculietstukken aan de
voorkant, Nr.1 en Nr.2.
2. Verwijder daarna de twee vermiculietkolommen aan de
linker- en rechterkant, Nr.3 en Nr.4.
3. Verwijder vervolgens de twee vermiculietzijkanten,
Nr.5 en Nr.6.
4. En ten slotte verwijdert u de vermiculiet-
omleidingsplaat, Nr.7, en de vermiculiet-achterwand,
Nr.8.
Montage van vermiculiet: Dit wordt in omgekeerde
volgorde gedaan. Begin met Nr. 8, dan Nr. 7, enzovoort...
