41
719
724
487
493
125
125
150
150
599
603
344
349
589
616
350
350
338
338
569
569
TT20 + TT20S + TT20BAZIC +
TT20SA + TT20R + TT20RS +
TT20BAZIC R + TT21R + TT21RS
TT21RL + TT21RLS + TT21RH +
TT21RHS
TT20 + TT20S + TT20BAZIC +
TT20SA + TT20R + TT20RS +
TT20BAZIC R + TT21R + TT21RS
TT21RL + TT21RLS + TT21RH +
TT21RHS

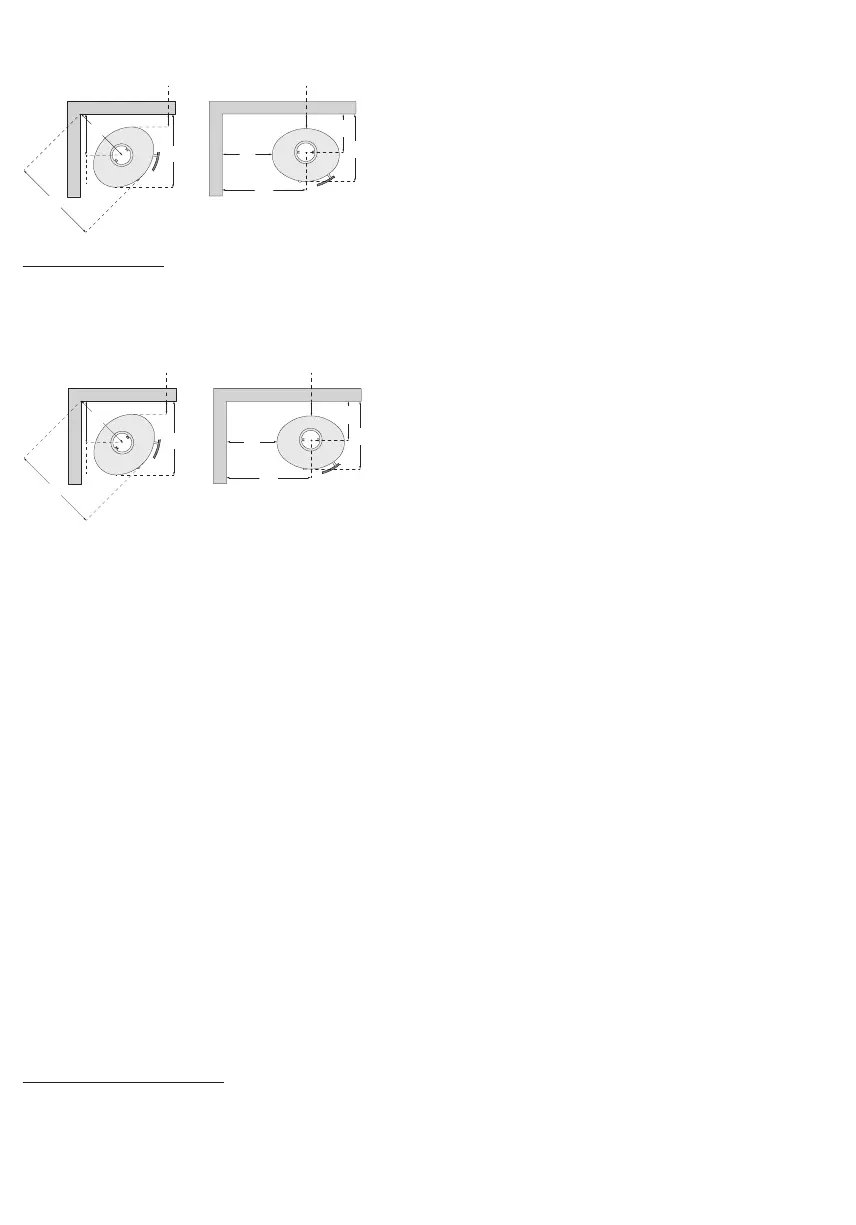

Isolerad Rökrör
100mm bakom kaminen till brännbart material
350 mm vid sidan av kaminen till brännbart material
100 mm vid hörnplacering 45°
1000 mm framför kaminen till brännbart material
683
689
452
458
100
100
100
100
574
578
319
324
589
616
350
350
288
288
519
519
TT20 + TT20S + TT20BAZIC +
TT20SA + TT20R + TT20RS +
TT20BAZIC R + TT21R + TT21RS
TT21RL + TT21RLS + TT21RH
+ TT21RHS
TT20 + TT20S + TT20BAZIC +
TT20SA + TT20R + TT20RS +
TT20BAZIC R + TT21R + TT21RS
TT21RL + TT21RLS + TT21RH
+ TT21RHS
Avstånd till icke brännbart material:
För sådana material nns inga lagkrav, men vi rekommenderar att avståndet till kaminens bak-
sida och sidor är minst 80-100 mm så att den kan göra sig av med värmen. Dessutom underlät-
tar detta avstånd rengöring på och runtomkring kaminen.
Krav på skorstenen:
Skorstenen ska vara så hög att draget är tillräckligt bra och röken inte blir ett problem. Bra drag
i skorstenen är avgörande för att kaminen ska kunna fungera som avsett och brasan ska kunna
brinna så miljövänligt som möjligt. Höjden på skorstenen ska normalt ligga på minst 3,5 m mätt
från kaminens översta kant och till skorstenens översta kant.
Skorstenens diameter (snittyta) ska vara minst 150 mm (invändigt mått i skorstenen).
Skorstenen ska vara försedd med en lättillgänglig renslucka. Alla skarvar och anslutningsställen
ska vara täta och skorstenen ska kunna ge ett drag på minst 1,2 mm vattenpelare (12 Pa).
Det går att ansluta kaminen till skorstenar som även används för andra ändamål. Men de kon-
kreta förhållandena måste bedömas av en installatör och/eller skorstensfejarmästare.
Om kaminen ska monteras med bakutgång ska du göra på följande sätt:
Ta bort den runda, påsvetsade eller påskruvade täckplattan bakom kaminen. Sedan tar du bort
den utskärning som nns på strålplattan (den tunna mellanplattan). Se upp så att du inte tappar
ner utskärningen mellan bakplattan och kaminen! Det gör du bäst med en skruvdragare/mejsel
eller tång.
Sedan tar du bort det påskruvade röklocket och till sist kan du montera rökstosen.
Kom ihåg att fästa röklocket på toppen av kaminen innan du börjar använda den.
Krav på golvet: Underlaget ska kunna bära kaminens samt eventuellt skorstenens vikt.
Skorstensfejaren:
När din nya kamin är monterad ska installationen anmälas hos den lokala skorstensfejarmästa-
ren. Skorstensfejarmästaren ska inspektera installationen samt sedan regelbundet rensa skorste-
nen.
ELDNINGSANVISNING
Första gången du eldar i kaminen:
Första gången du gör upp en brasa i kaminen ska du elda försiktigt, eftersom alla material måste
vänja sig vid värmen. Den Senotherm-lack kaminen är lackerad med härdar de första gångerna
man eldar i kaminen och kan därför avge viss lukt. Sörj därför för god ventilation i rummet.
Lacken är känslig innan den har härdat och bör därför inte röras innan.
