Tegninger med forklaring

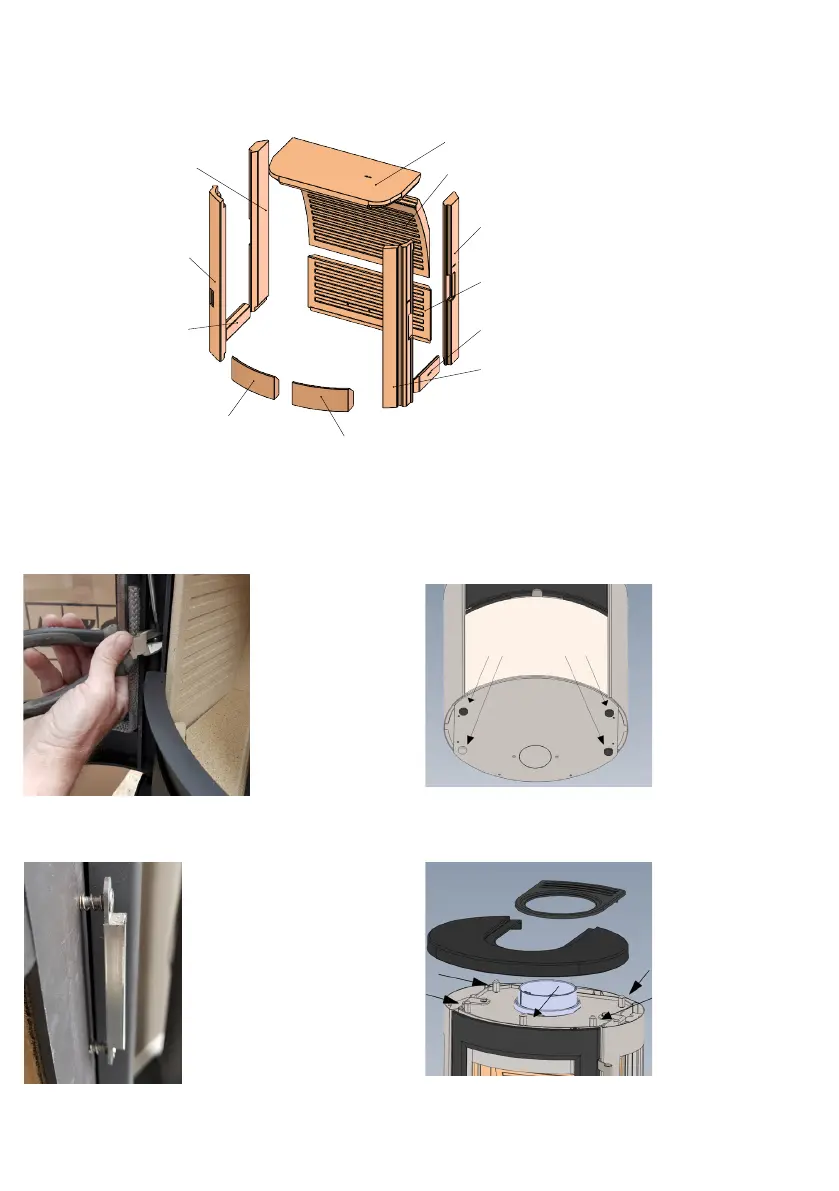

Udskiftning af isoleringsplader
10. Art.:No. 400-575
11. Art.:No. 400-574
2. Art.:No. 400-586
7. Art.:No. 400-588
5. Art.:No. 400-587
9. Art.:No. 400-532
8. Art.:No. 400-533
3. Art.:No. 400-584
6. Art.:No. 400-588
4. Art.:No. 400-585
1. Art.:No. 400-573
Material:
Scale:
Tegningsnr. / emnenavn:
Title:
Model:
Initialer:
Revision
1:5
TT23G
PROPRIETARY AND CONFIDENTIAL. The information contained in this drawing is the sole property of TermaTech AS.
Any reproduction in part or as a whole without the written permission of TermaTech AS i prohibited.
Denne tegning er vor ejendom, den må ikke kopieres på nogen måde
og ikke gøres tilgængelig for trediemand uden vor skriftelige tilladelse
EMN
Created date
40120 Verm. assy TT23G
Gunnar Clausens Vej 36
DK-8260 Viby J.
Samlet verm. til TT23G
Assembly
07-10-2021
Rev.
C
Generel tolerance:
DS/EN22768-m
27-01-2020
Følg den numeriske
rækkefølge når
vermiculiten skal
isættes - omvendt
rækkefølge når den
skal tages ud.
Justering af autolukning/demonter Justering af stillefødder
Fjern stiften og spænd
skruen (med uret)
alt efter hvor hurtig
lågen skal lukke.
Sæt stiften i igen,
mens fjederen holdes
spændt.
Ønskes autoluk
demonteret, fjernes
stiften.
De 4 stillefødder
justeres udefra med
en 25mm gael nøgle
eller ovenfra med en
unbraconøgle.
Justering af trækket i lågen Justering af toppladen
Ændring af trækket i lågen.
Juster det øverste og det
nederste magnet modul pas-
sende.
Toppladen justeres
passende med de 5
skruer som ndes
under toppladen.
