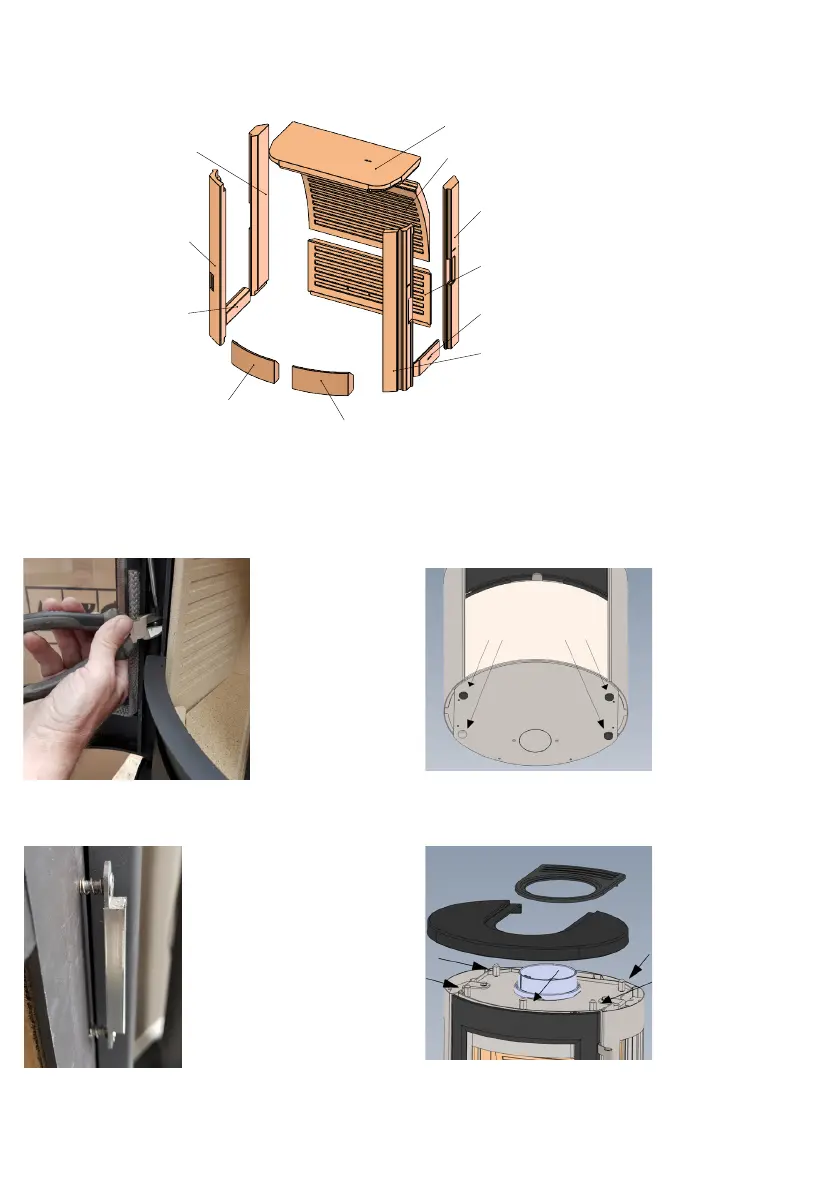

Zeichnungen mit Erklärungen
Austausch der Isolierplatten
10. Art.:No. 400-575
11. Art.:No. 400-574
2. Art.:No. 400-586
7. Art.:No. 400-588
5. Art.:No. 400-587
9. Art.:No. 400-532
8. Art.:No. 400-533
3. Art.:No. 400-584
6. Art.:No. 400-588
4. Art.:No. 400-585
1. Art.:No. 400-573
Material:
Scale:
Tegningsnr. / emnenavn:
Title:
Model:
Initialer:
Revision
1:5
TT23G
PROPRIETARY AND CONFIDENTIAL. The information contained in this drawing is the sole property of TermaTech AS.
Any reproduction in part or as a whole without the written permission of TermaTech AS i prohibited.
Denne tegning er vor ejendom, den må ikke kopieres på nogen måde
og ikke gøres tilgængelig for trediemand uden vor skriftelige tilladelse
EMN
Created date
40120 Verm. assy TT23G
Gunnar Clausens Vej 36
DK-8260 Viby J.
Samlet verm. til TT23G
Assembly
07-10-2021
Rev.
C
Generel tolerance:
DS/EN22768-m
27-01-2020
Bitte halten Sie die
korrekte Reihenfolge
beim Montieren der
Vermiculite ein. Beim
Demontieren ist die
Reihenfolge genau
anders herum.
Einstellung des Automatikverschlusses Verstellen der Füße
Den Stift entfernen
und die Schraube
anziehen
(Uhrzeigersinn) je
nach dem wie schnell
die Tür zugehen soll.
Die 4 Stellfüße
werden von außen
mit einem 25mm
Gabelschlüssel einge-
stellt oder von innen
mit einem 5-mm-
Inbusschlüssel
Einstellen des Türwiderstands Einstellung der oberen Platte
Um den Widerstand in der Tür
zu ändern, werden die beiden
Magnetmodule eingestellt.
Die Topplatte wird
passend mit den 5
Muttern unter der
Topplatte, in der Höhe
justiert.
