Ritningar med förklaring

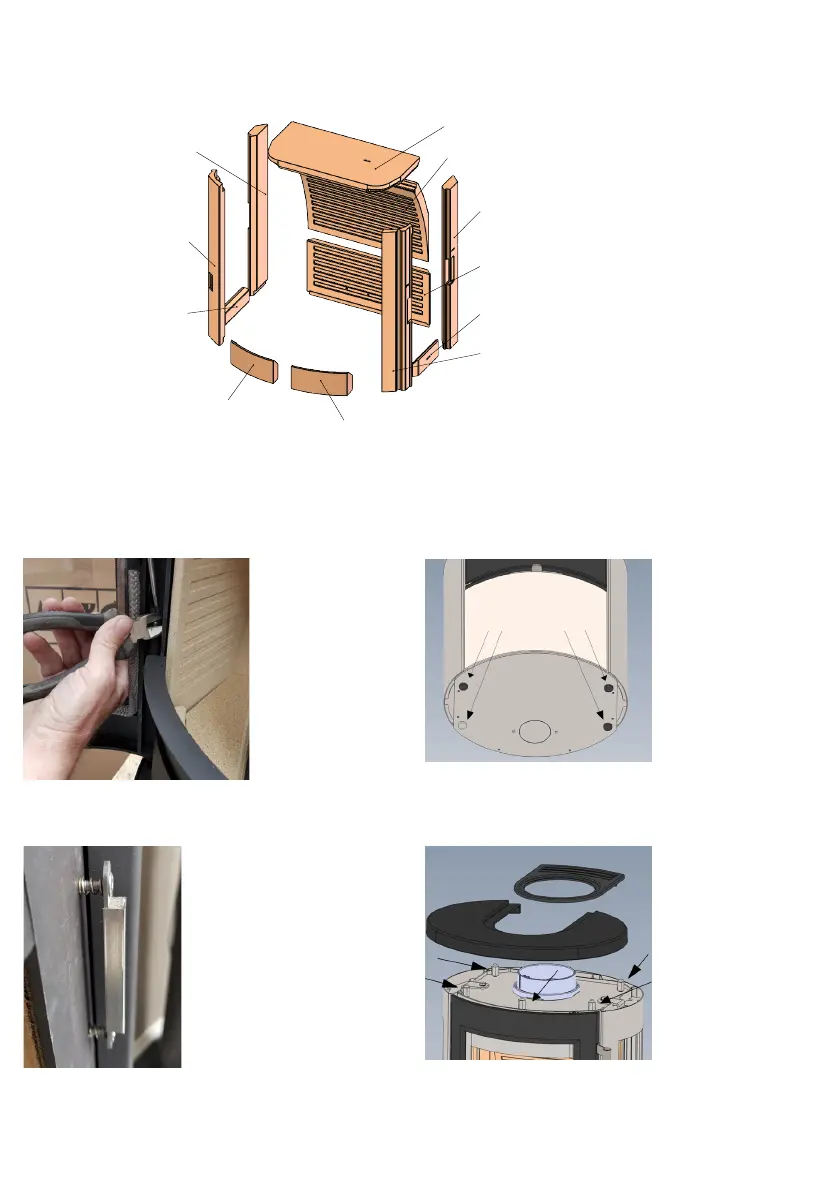

Byte av isolerplattorna
10. Art.:No. 400-575
11. Art.:No. 400-574
2. Art.:No. 400-586
7. Art.:No. 400-588
5. Art.:No. 400-587
9. Art.:No. 400-532
8. Art.:No. 400-533
3. Art.:No. 400-584
6. Art.:No. 400-588
4. Art.:No. 400-585
1. Art.:No. 400-573
Material:
Scale:
Tegningsnr. / emnenavn:
Title:
Model:
Initialer:
Revision
1:5
TT23G
PROPRIETARY AND CONFIDENTIAL. The information contained in this drawing is the sole property of TermaTech AS.
Any reproduction in part or as a whole without the written permission of TermaTech AS i prohibited.
Denne tegning er vor ejendom, den må ikke kopieres på nogen måde
og ikke gøres tilgængelig for trediemand uden vor skriftelige tilladelse
EMN
Created date
40120 Verm. assy TT23G
Gunnar Clausens Vej 36
DK-8260 Viby J.
Samlet verm. til TT23G
Assembly
07-10-2021
Rev.
C
Generel tolerance:
DS/EN22768-m
27-01-2020
Följ den numeriska
ordningen.
Justering av luckans automat stängning Justering av fötterna
Ta bort stiftet/pinnen
och dra åt skruven
(medurs) enligt hur
snabbt luckan ska
stängas.
De 4 ställfötterna
justeras från utsidan
med en 25mm
gaelnyckel, eller från
insidan genom hålet
för uteluft med 5mm
insexnyckel.
Justera draget i dörren Justering av topplattan
För att ändra draget i dörren
justeras de två magnetmodu-
lerna.
Toppplattan justeras
med de 5 skruvarna
under topplattan.
