157
HU
Dréncső csatlakoztatása

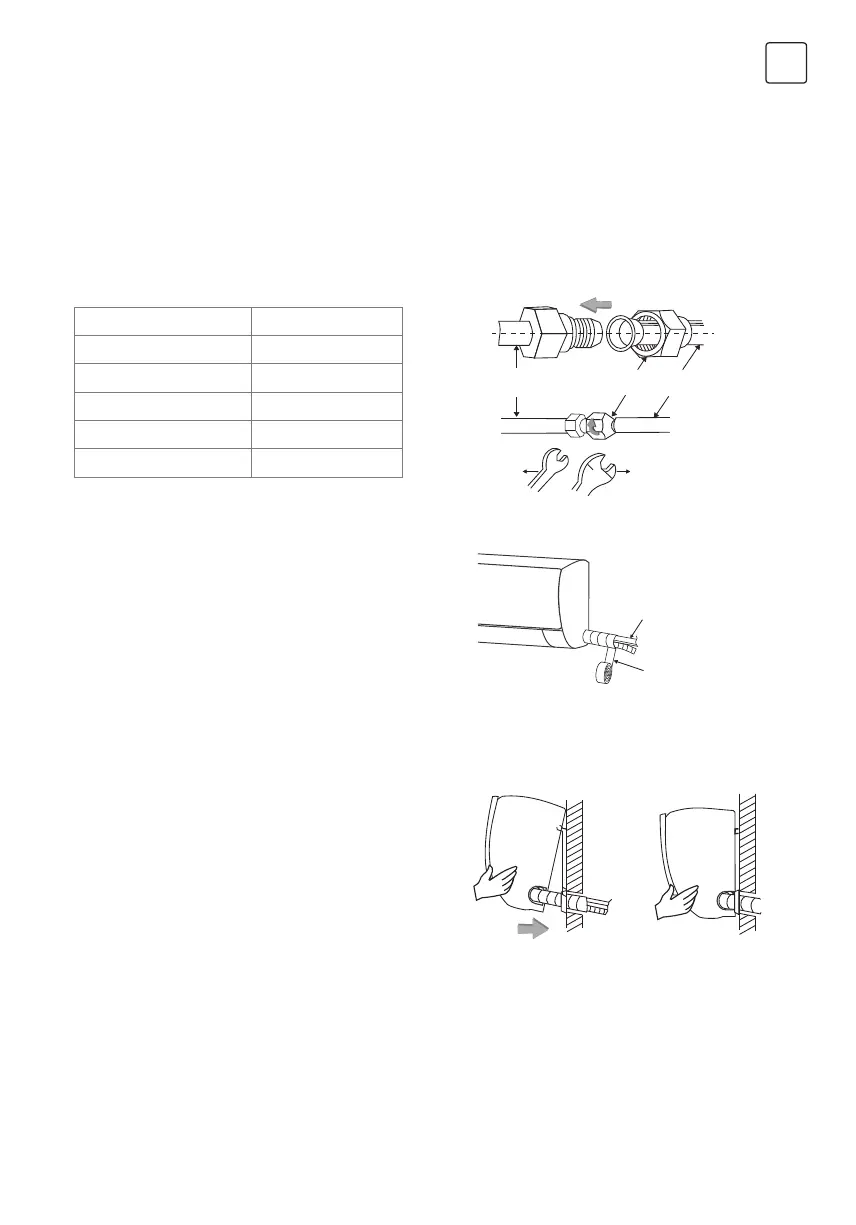

A csővezeték összeillesztése
1. Távolítsa el a rögzített részt, hogy kihúzza a beltéri gép csövét a tartóból. Csavarja be a hatlapú anyát a csukló bal
oldalán a kezével.
2. Csatlakoztassa a csatlakozócsövet a beltéri egységhez:
Hajtsa a csőközpontot, húzza meg az ujjával a csavaranyát, majd húzza meg a csavart egy nyomatékkulccsal, az
irányt a jobb oldali ábra mutatja. Az alábbi táblázatban látható a használandó nyomaték.
Megjegyzés: A telepítés előtt gondosan ellenőrizze, hogy nincs-e sérülés a kötéseken.
A kötéseket nem szabad újrafelhasználni, kivéve, a cső újbóli megterhelése után.
1. Használja a szigetelőhüvelyt a belső egység és a
csatlakozócső összekötő részének becsomagolásához,
majd csomagoláshoz és szigeteléshez használjon
szigetelőanyagot, hogy elkerülje a kondenzációs víz
keletkezését az illesztésnél.
2. Csatlakoztassa a vízelvezető nyílást lefolyócsövekkel, és
igazítsa a csatlakozócsövet, kábeleket és a leeresztő tömlőt
egyenesre.
3. A csatlakozócsövek, kábelek és leeresztő tömlő
összeillesztéséhez műanyag kábelkötegeket használjon.
Hajtsa le a csövet lefelé.
A cső mérete (mm) Nyomaték (Nm)
ɸ6 / ɸ6. 35 15 ~ 88
ɸ9 / ɸ9. 52 35 ~ 40
ɸ12 / ɸ12.7 45 ~ 60
ɸ15.88 73 ~ 78
ɸ19.05 75 ~ 80
Meghúzási nyomaték táblázat
Beltéri egység csöve
Csavarkulcs Nyomatékkulcs
Csatlakozó cső
Dréncső és
kábelek
Műanyag
szigetelőszalag
Csavaranya Összekötő
cső
A beltéri egység rögzítése
1. Akassza be a beltéri egységet a rögzítőlemezre, és
mozgassa a készüléket balról jobbra győződjön meg arról,
hogy a kampó megfelelően van elhelyezve a nyílásban.
2. Nyomja meg a bal alsó oldalt és az egység jobb felső
oldalát a rögzítőlemez felé, amíg a kampó beakad a
nyílásba és kattanó hangot nem ad.
