159
HU
Csatlakoztassa a kültéri egységet a csatlakozó csővel:
Irányítsa az összekötő cső ellentétes furatát a leállítószelephez, és
húzza meg az ujjával a csavaranyát. Ezután húzza meg a csavaranyát
egy nyomatékkulccsal is. Ha hosszabbítja a csővezetéket, extra
mennyiségű hűtőközeget kell hozzáadni, hogy a légkondícionáló
működése és teljesítménye ne csökkenjen.
Megjegyzés: 1.Ez a táblázat csak tájékoztató jellegű.
2. A csuklókat nem szabad újrafelhasználni, kivéve, a cső újbóli megterhelése után.
3. A beszerelés után ellenőrizze, hogy a zárószelep burkolatát megfelelően rögzítették.

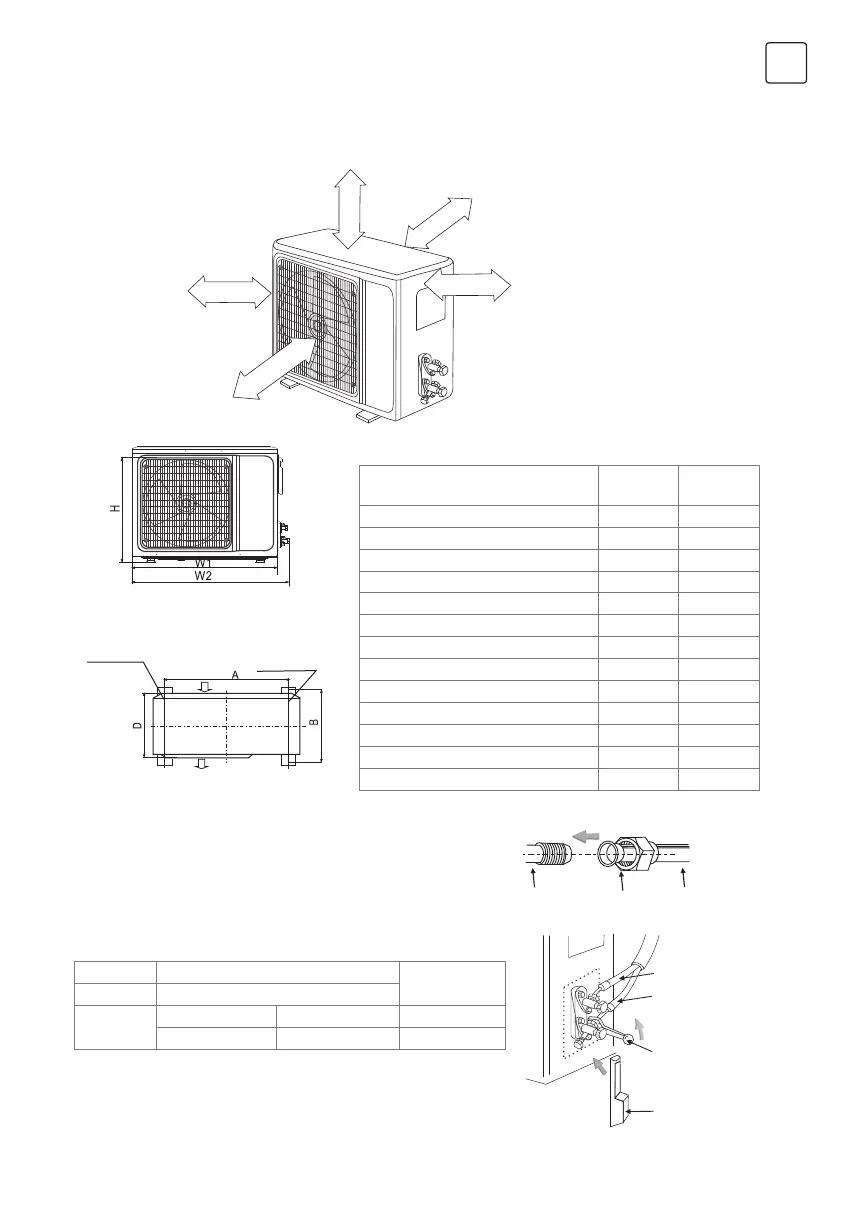

A KÜLTÉRI EGYSÉG TELEPÍTÉSE R32 GÁZ
A kültéri egység telepítésének rajza
A csatlakozócső telepítése
Kültéri egység csavarozás telepítése
Hely az akadályhoz
Hely az akadályhoz
Hely az akadályhoz
Elegendő hely
50 cm
Elegendő hely
50 cm
Elegendő hely
30 cm
Levegő kifelé
200 cm
Levegő befelé
10 cm
Bal
csatlakoztató
Jobb
csatlakoztató
Levegő
bemenet
Levegőkimenet
Kültéri egység mérete
W1(W2) x H x D (mm) fajtához
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)x310 540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
970(1044)x803x395 675 409
Cső hossza Hozzáadandó hűtőközeg mennyisége
Az egység
hűtőközege
5M Nem szükséges
5-15M
CC12000Btu 16g/m 1 kg
CC18000Btu 24g/m 2 kg
Csatlakozócső
Folyadékcső
Gázcső
Csavarkulcs
Zárószelep
burkolat
CsavaranyaLeállító
szelep
