161
HU
1. Húzza ki a csavarokat és távolítsa el az E-alkatrész fedelét a készülékről.
2. Csatlakoztassa a kábeleket a kapcsolólapon a megfelelőhöz (lásd a
kapcsolási rajzot), és ha vannak jelek csatlakoztatva a dugaszhoz, csak
vezesse a csuklós csatlakozáshoz.
3. Földvezeték: Vegye ki a földelő csavart az elektromos konzolból, fedje
le a földelővezeték végét a földelő csavarral és csavarja be a földelő
lyukba.
4. A kábeleket megfelelően rögzítse a rögzítőelemekkel (nyomógomb).
5. Helyezze vissza az E-alkatrész fedelét az eredeti helyre és rögzítse a
csavarokkal.

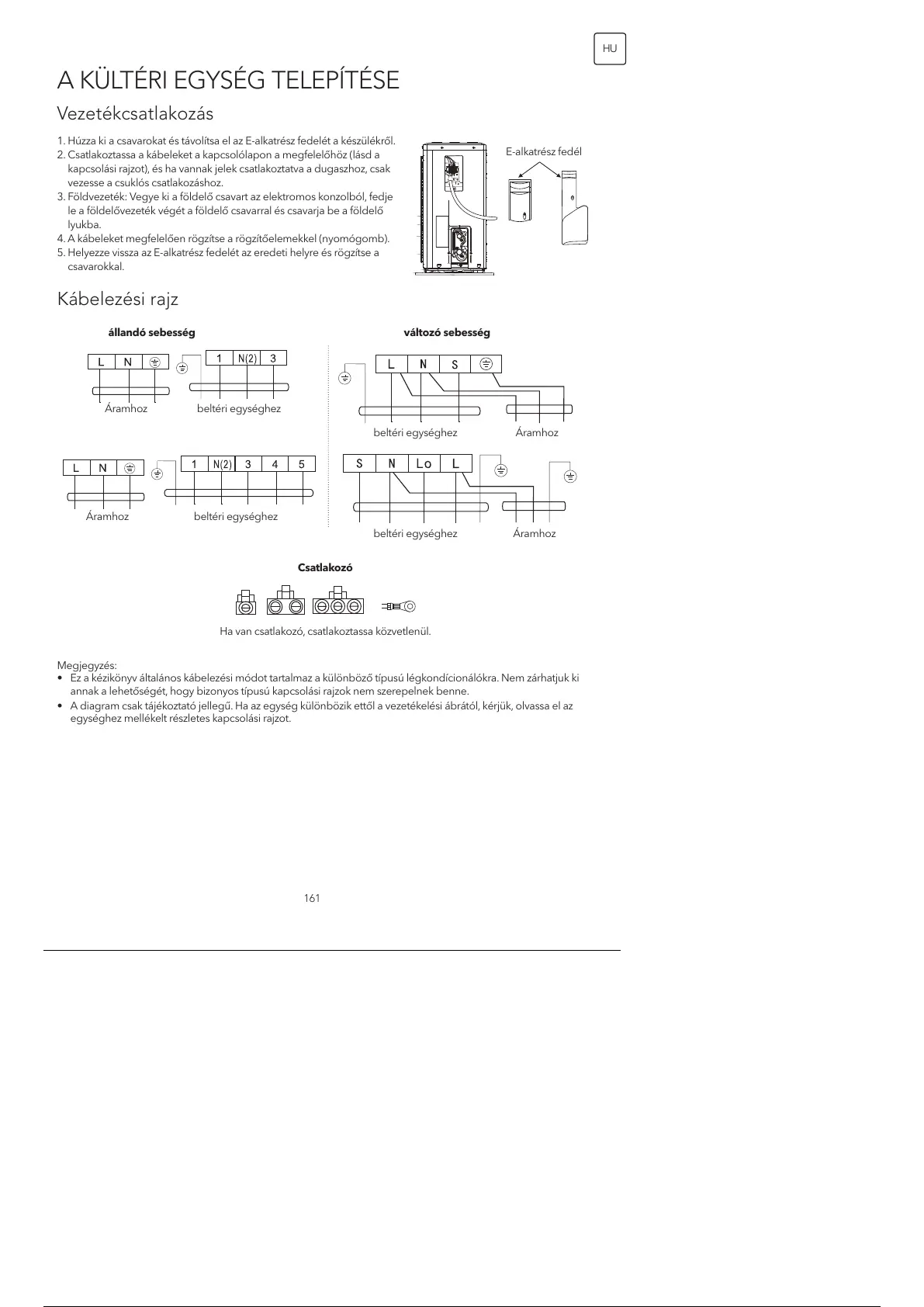

A KÜLTÉRI EGYSÉG TELEPÍTÉSE
Vezetékcsatlakozás
Kábelezési rajz
állandó sebesség
Csatlakozó
Ha van csatlakozó, csatlakoztassa közvetlenül.
Megjegyzés:
• Ez a kézikönyv általános kábelezési módot tartalmaz a különböző típusú légkondícionálókra. Nem zárhatjuk ki
annak a lehetőségét, hogy bizonyos típusú kapcsolási rajzok nem szerepelnek benne.
• A diagram csak tájékoztató jellegű. Ha az egység különbözik ettől a vezetékelési ábrától, kérjük, olvassa el az
egységhez mellékelt részletes kapcsolási rajzot.
változó sebesség
beltéri egységhez
beltéri egységhez
beltéri egységhez
beltéri egységhez
Áramhoz
Áramhoz
Áramhoz
Áramhoz
E-alkatrész fedél
