Conectati unitatea exterioara la teava de legatura:
Inclinati contra-gaura conductei de conectare la supapa de oprire si
strangeti piulita conica cu degetele. Apoi strangeti piulita Taper cu o
cheie de cuplu. La prelungirea tubulaturii, trebuie adaugata o
cantitate suplimentara de agent frigorific, astfel incat functionarea si
performanta aparatului de aer conditionat sa nu fie compromise.
Nota: 1. Acest tabel este numai pentru eferinta.

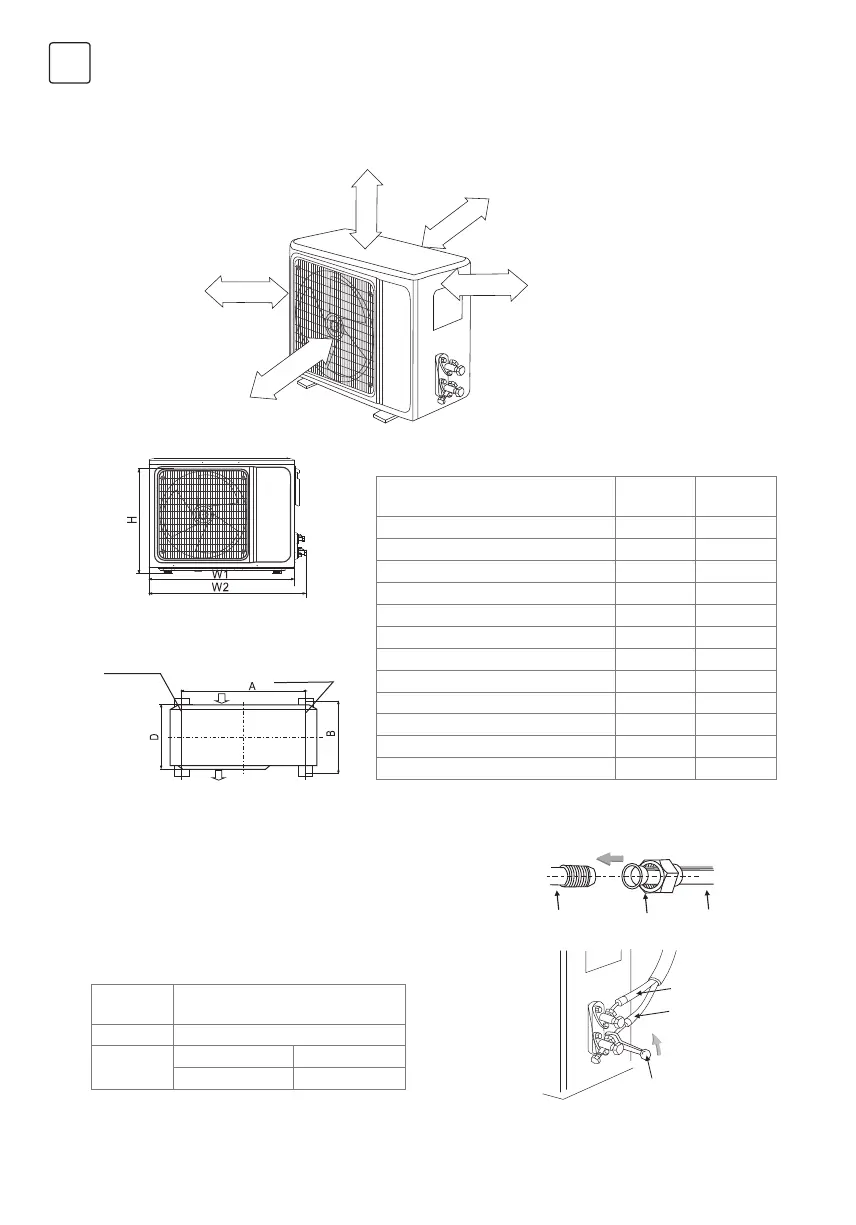

INSTALARE UNITATE EXTERIOAR GAS R410a
Desen dimensional al instalarii unitatii exterioare
Instalatie conducta de conectare
Montare unitate exterioara ingrosata
Spatiu de obstructie
Spatiu de obstructie
Spatiu de obstructie
Aerul din interior
Aerul din exterior
20cm
30cm
30cm
200cm
10cm
Dimensiuni unitate
exterioara
Picior instalare
dreapta
Admisie
Aer eliminat
Dimensiuni unitate exterioara
W1(W2) x H x D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
790(840)x550x290 545 315
800(850)x590(690)x310 545 325
825(880)x655x310 540 335
900(950)x700x350 630 350
970(1044)x803x395 675 409
Lungimea
conductei
Cantitatea de agent frigorific care
trebuie adaugat
5M Nu este necesar
5-15M
CC12000Btu 20g/m
CC18000Btu 30g/m
Teava de
conexiune
Conducta de lichid
Conducta de gaz
Cheie de piulite
ConicValva de
oprire
