SLO
MONTAŽA NOTRANJE ENOTE

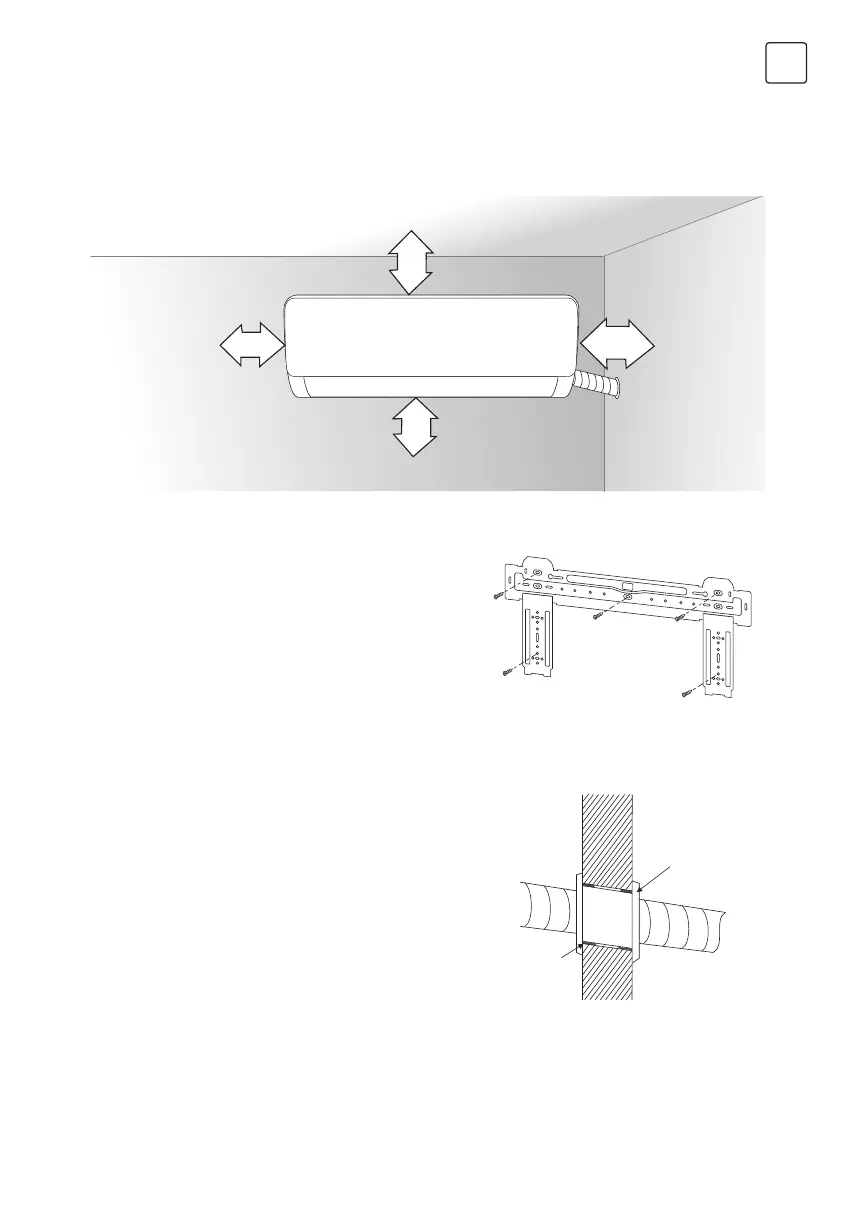

Dimenzijska risba za montažo notranje enote
Montažna plošča
Prehodna odprtina v zidu
Razdalja do stropa
Razdalja do tal
Razdalja do zida
Razdalja do zida
nad 15 cm
nad 20 cmnad 20 cm
230 - 260 cm
1. Zid za montažo notranje enote mora biti trd in čvrst, tako da
preprečuje vibracije.
2. Za vodoravno pritrditev osnovne pritrditvene plošče
uporabljajte križne vijake in jo poravnajte vodoravno in
navpično.
3. Po pritrditvi jo poskusite izvleči z roko, da preverite čvrstost
pritrditve.
1. Z električnim ali hidravličnim udarnim vrtalnikom izvrtajte
izvrtino na prej označeni lokaciji za cevni razvod, ki naj bo
navzven nagnjena navzdol za 5° - 10°.
2. Za zaščito cevi in kablov pri prehodu skozi steno in za
zaščito pred vdori glodavcev v izvrtino montirajte zaščitni
obroč in ga zatesnite s kitom.
Opomba: Običajno ima izvrtina v zidu premer ɸ60 mm -
ɸ80 mm. Pri lokaciji izvrtine se izognite trdim delom zidu in
morebiti prisotnim električnim kablom.
Zaščitni obroč
za cev
Kit
